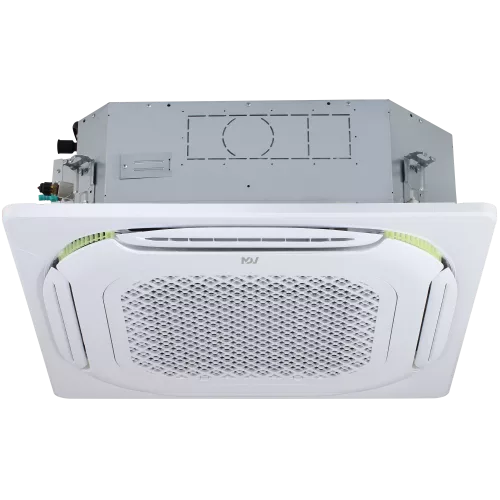

MDV MDVFN-1200C4VEA фанкойл двухтрубный четырехпоточный полноразмерный (МДВ)

Основная информация о фанкойле MDVFN-1200C4VEA двухтрубном четырехпоточном (полноразмерном)

Фанкойл MDVFN-1200C4VEA относится к полноразмерным двухтрубным четырехпоточным моделям и предназначен для охлаждения и нагрева помещений при работе с водяным теплоносителем. Конструкция выполнена с распределением воздушного потока по четырем направлениям, что помогает обеспечить более равномерный обдув. Модель подходит для систем кондиционирования, где используется центральная подача горячей и/или охлажденной воды.

Вентилятор оснащен DC-двигателем. Электропитание фанкойла — 220-240 В, 50 Гц, 1 фаза. По тепловой мощности устройство имеет холодопроизводительность 10,50 кВт и теплопроизводительность 12,00 кВт. В зависимости от выбранного режима меняются расход воздуха, потребляемая мощность, значения расхода теплоносителя и акустический уровень, указанные в виде ступеней производительности.

Для подключения к системе предусмотрены трубные присоединения теплоносителя ВР 3/4, а также дренаж с наружным диаметром отвода 25 мм. Габариты фанкойла составляют 840 × 288 × 840 мм. Панель — 950 × 77 × 950 мм. Параметры упаковки: 940 × 335 × 940 мм, а размер панели в упаковке — 1020 × 90 × 1020 мм, что учитывают при проектировании и складировании.

Ключевые особенности MDVFN-1200C4VEA

• Двухтрубная схема: работа на охлаждение и нагрев от водяного теплоносителя.
• Четырехпоточный полноразмерный формат: распределение воздуха по четырем направлениям.
• DC-двигатель вентилятора: тип мотора вентилятора DC.
• Холодопроизводительность: 10,50 кВт при номинальной потребляемой мощности 200/150/110/80/60/40/30 Вт (по ступеням).
• Теплопроизводительность: 12,00 кВт, расход теплоносителя (нагрев) 2,23/2,08/1,89/1,72/1,56/1,38/1,2 м³/ч и падение давления 45/40/35/30/25/20/17 кПа.
• Уровень шума: 51,5/49,3/46,9/44,2/40,7/36,7/32 дБ(A) в зависимости от режима.
• Подключение теплоносителя: ВР 3/4.
• Дренаж конденсата: наружный диаметр отвода 25 мм.

Применение

Фанкойл MDVFN-1200C4VEA применяют для охлаждения и обогрева помещений в составе водяных систем кондиционирования. Устройство используют в проектах, где теплоноситель подается централизованно и требуется обеспечить управляемую работу по сезонам. Четырехпоточная подача воздуха помогает сформировать комфортное распределение воздушных потоков в помещении.

Модель также подходит для объектов, где важен контроль акустического режима: для разных ступеней скорости вентилятора предусмотрены значения уровня шума и связанные с ним показатели расхода воздуха и теплоносителя.

Технические параметры

• Холодопроизводительность: 10,50 кВт.
• Теплопроизводительность: 12,00 кВт.
• Тип мотора вентилятора: DC.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 200/150/110/80/60/40/30 Вт.
• Расход воздуха: 1950/1850/1650/1450/1300/1150/950 м³/ч.
• Расход теплоносителя (охлаждение): 2,02/1,89/1,76/1,64/1,5/1,32/1,16 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 45/40/35/30/25/20/17 кПа.
• Расход теплоносителя (нагрев): 2,23/2,08/1,89/1,72/1,56/1,38/1,2 м³/ч.
• Падение давления воды в теплообменнике (нагрев): 45/40/35/30/25/20/17 кПа.
• Уровень шума: 51,5/49,3/46,9/44,2/40,7/36,7/32 дБ(A).

Логистические параметры

• Вес: 25,9 кг (нетто) / 28,3 кг (брутто).
• Размер в упаковке: 940 × 335 × 940 мм.
• Размер панели в упаковке: 1020 × 90 × 1020 мм.

Компоновка и габариты

• Габариты фанкойла (Ш × В × Г): 840 × 288 × 840 мм.
• Габариты панели (Ш × В × Г): 950 × 77 × 950 мм.
• Вес панели: 5,8 кг (нетто) / 7,6 кг (брутто).
