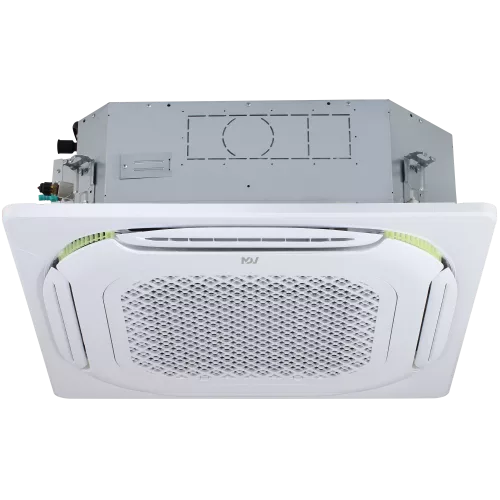

MDVFN-600C4VEA двухтрубный четырехпоточный фанкойл кассетного типа (МДВ)

Основная информация о двухтрубном четырехпоточном полноразмерном фанкойле кассетного типа MDVFN-600C4VEA

Фанкойл кассетного типа MDVFN-600C4VEA предназначен для водяного кондиционирования помещений: охлаждения в режиме холодоснабжения и обогрева в режиме теплоснабжения. Модель относится к двухтрубным решениям, где подача теплоносителя организуется по отдельным трубопроводам для нагрева и охлаждения. Конструкция рассчитана на распределение воздушного потока по четырем направлениям, что помогает равномернее формировать климат в обслуживаемой зоне.

Внутренний узел оснащен вентилятором с двигателем постоянного тока (DC). Для теплообмена предусмотрен водяной теплообменник с подключением труб теплоносителя в исполнении ВР 3/4 и с наружным диаметром отвода дренажа НД 25. Движение воздуха выполняется с многоступенчатым регулированием: расход воздуха изменяется в диапазоне 490 - 1020 м³/ч в зависимости от выбранного режима работы.

Модель обеспечивает холодопроизводительность 5,50 кВт и теплопроизводительность 6,50 кВт. Параметры по электроэнергии соответствуют сети 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (охлаждение) составляет 40/35/30/25/20/15/12 Вт. Уровень шума по режимам находится в диапазоне 22,3 - 39,8 дБ(A), что важно при эксплуатации в помещениях с повышенными требованиями к акустическому комфорту.

Ключевые особенности MDVFN-600C4VEA

• Четырехпоточное распределение воздуха: расход воздуха 490 - 1020 м³/ч в зависимости от режима.
• Двухтрубная схема: поддержка работы на нагрев и охлаждение через водяной теплообменник.
• Вентилятор DC: тип мотора вентилятора - DC.
• Мощности по холод/теплу: холодопроизводительность 5,50 кВт, теплопроизводительность 6,50 кВт.
• Шумовые характеристики: уровень шума 22,3 - 39,8 дБ(A) по режимам.
• Подключение теплоносителя и дренажа: ВР 3/4 для труб теплоносителя, наружный диаметр отвода дренажа НД 25.

Технические параметры

• Холодопроизводительность: 5,50 кВт.
• Теплопроизводительность: 6,50 кВт.
• Расход теплоносителя (охлаждение): 0,49 - 1,04 м³/ч.
• Расход теплоносителя (нагрев): 0,64 - 1,18 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 18 - 45 кПа.
• Падение давления воды в теплообменнике (нагрев): 18 - 45 кПа.

Эксплуатационные параметры

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 40/35/30/25/20/15/12 Вт.
• Уровень шума: 39,8/37,5/35,2/32,3/29,2/25,9/22,3 дБ(A).

Логистические параметры

• Габариты (Ш×В×Г): 840×204×840 мм.
• Размер панели (Ш×В×Г): 950×77×950 мм.
• Размер в упаковке (Ш×В×Г): 940×250×940 мм.
• Размер панели в упаковке (Ш×В×Г): 1020×90×1020 мм.
• Вес нетто / брутто: 19,3 / 22,3 кг.
• Вес панели нетто / брутто: 5,8 / 7,6 кг.

Упаковка и маркировка

Поставка осуществляется в индивидуальной упаковке с габаритами 940×250×940 мм и полной массой 22,3 кг. Панель упакована отдельно, размер панели в упаковке составляет 1020×90×1020 мм.

Совместимость

Фанкойл рассчитан на подключение к системе водяного теплоносителя с трубопроводом ВР 3/4. Управление работой осуществляется в составе системы кондиционирования на базе теплоносителя, подаваемого по нагревательной и охлаждающей магистралям.

Монтаж и подключение

Монтаж выполняется как кассетный внутренний блок: предусмотрены габариты корпуса 840×204×840 мм и размер панели 950×77×950 мм. Подключение теплоносителя производится к выходам ВР 3/4, а отвод дренажа выполняется с учетом наружного диаметра отвода НД 25.

Применение

MDVFN-600C4VEA применяется в системах водяного кондиционирования для охлаждения и обогрева помещений. Подходит для организации микроклимата в торговых залах, офисных помещениях, переговорных, общественных и административных зданиях, где требуется равномерное распределение воздуха с четырех направлений и работа в двухтрубной схеме по водяному теплоносителю.

Модель ориентирована на размещение в составе климатических установок, где есть централизованный источник тепла и холода (например, чиллер или тепловой насос/котельная) и обеспечивается подача воды на внутренние блоки по нагревательному и охлаждающему контурам.
