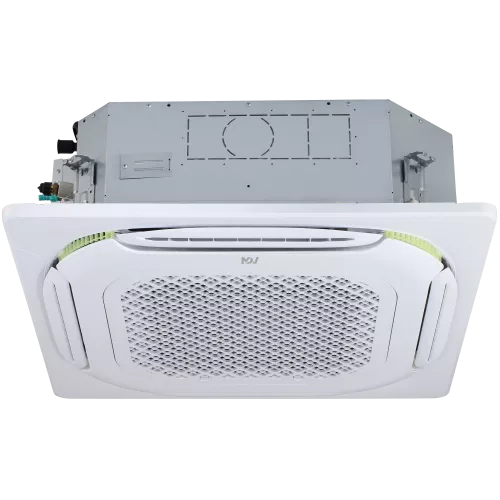

MDVFN-800C4VEA двухтрубный четырехпоточный фанкойл кассетного типа (МДВ)

Основная информация о двухтрубном четырехпоточном полноразмерном фанкойле кассетного типа MDVFN-800C4VEA

Фанкойл кассетного типа MDVFN-800C4VEA предназначен для водяного кондиционирования: он обеспечивает охлаждение и обогрев благодаря работе водяного теплообменника. Модель выполнена по двухтрубной схеме, где теплоноситель используется для режимов нагрева и охлаждения. Четырехпоточная компоновка формирует воздушный поток в нескольких направлениях, помогая поддерживать комфортный микроклимат в обслуживаемом помещении.

Вентилятор оснащен мотором постоянного тока (DC). Регулирование воздушного потока выполняется по ступеням, поэтому расход воздуха меняется в диапазоне 650 - 1360 м³/ч. Подключение труб теплоносителя предусмотрено в исполнении ВР 3/4, а дренажный отвод рассчитан под наружный диаметр НД 25. Для теплообменника установлены значения расхода теплоносителя и падения давления для режимов охлаждения и нагрева.

Производительность по холоду составляет 7,50 кВт, по теплу 8,50 кВт. Номинальная потребляемая мощность (охлаждение) равна 60/50/40/30/25/20/15 Вт. Электропитание: 220 - 240 В, 50 Гц, 1 фаза. Уровень шума по режимам находится в диапазоне 23,1 - 41,4 дБ(A), что важно при монтаже в помещениях с постоянным присутствием людей.

Ключевые особенности MDVFN-800C4VEA

• Четырехпоточное распределение воздуха: расход воздуха 650 - 1360 м³/ч.
• Двухтрубная схема: работа на нагрев и охлаждение через водяной теплообменник.
• Вентилятор DC: тип мотора вентилятора - DC.
• Мощности по холод/теплу: холодопроизводительность 7,50 кВт, теплопроизводительность 8,50 кВт.
• Шумовые режимы: уровень шума 23,1 - 41,4 дБ(A).
• Подключение теплоносителя и дренажа: ВР 3/4 и наружный диаметр отвода дренажа НД 25.

Технические параметры

• Холодопроизводительность: 7,50 кВт.
• Теплопроизводительность: 8,50 кВт.
• Расход теплоносителя (охлаждение): 0,77 - 1,33 м³/ч.
• Расход теплоносителя (нагрев): 0,83 - 1,48 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 14 - 35 кПа.
• Падение давления воды в теплообменнике (нагрев): 14 - 35 кПа.

Эксплуатационные параметры

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Потребляемая мощность (охлаждение): 60/50/40/30/25/20/15 Вт.
• Уровень шума: 41,4/38,7/35,8/32,5/29,1/25,9/23,1 дБ(A).

Логистические параметры

• Габариты (Ш×В×Г): 840×288×840 мм.
• Размер панели (Ш×В×Г): 950×77×950 мм.
• Размер в упаковке (Ш×В×Г): 940×335×940 мм.
• Вес нетто / брутто: 23,6 / 26,2 кг.
• Вес панели нетто / брутто: 5,8 / 7,6 кг.

Упаковка и маркировка

Поставка выполняется в индивидуальной упаковке с габаритами 940×335×940 мм. Полная масса упаковки составляет 26,2 кг. Панель поставляется в отдельной упаковке размером 1020×90×1020 мм.

Совместимость

Фанкойл предназначен для подключения к системе водяного теплоносителя с трубным соединением ВР 3/4 и дренажным отводом с наружным диаметром НД 25. Рабочие режимы охлаждения и нагрева обеспечиваются теплоносителем, подаваемым по соответствующим контурам.

Монтаж и подключение

Кассетный монтаж выполняется с учетом габаритов корпуса 840×288×840 мм и размера панели 950×77×950 мм. Подключение теплоносителя производится через соединения ВР 3/4, отвод конденсата организуется с учетом наружного диаметра НД 25.

Применение

MDVFN-800C4VEA используется в системах водяного кондиционирования для охлаждения и обогрева помещений. Модель подходит для коммерческих и административных объектов, где требуется четырехпоточная подача воздуха с высокой производительностью по холодопроизводительности и теплопроизводительности.

Фанкойл устанавливается во внутренних зонах здания и работает в составе централизованной системы с подачей воды на внутренние блоки по контурам нагрева и охлаждения.
