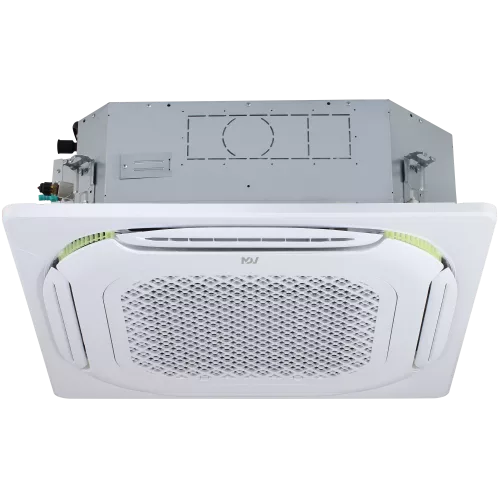

MDVFN-1400C4VEA MDV кассетный фанкойл двухтрубный четырехпоточный полноразмерный (МДВ)

Основная информация о кассетном фанкойле MDVFN-1400C4VEA двухтрубном четырехпоточном полноразмерном MDV

Кассетный фанкойл MDVFN-1400C4VEA из линейки MDVFN предназначен для охлаждения и обогрева помещений с подачей теплоносителя по двухтрубной схеме. Модель рассчитана на работу в системах водяного кондиционирования, где функция регулирования микроклимата обеспечивается по воздушному тракту и согласованной гидравлике теплобменника.

В конструкции используется DC-мотор вентилятора, что помогает выдерживать стабильный воздухообмен и снижать уровень шума. Для подключения теплоносителя предусмотрены трубные соединения ВР 3/4, а дренаж выводится через патрубок с наружным диаметром 32 мм. Модель относится к полноразмерным кассетным фанкойлам, поэтому габариты и посадочные размеры ориентированы на установку в подвесные потолочные ниши.

Фанкойл обеспечивает холодопроизводительность до 12,80 кВт и теплопроизводительность до 14,50 кВт. Диапазон параметров включает разные скорости по воздуху и гидравлике: расход воздуха достигает 2380 м³/ч, а расход теплоносителя на охлаждение изменяется до 2,32 м³/ч. Уровень шума находится в пределах 29,8 - 49,2 дБ(А) в зависимости от режима. Электропитание 220 - 240 В, 50 Гц, 1 фаза.

Ключевые особенности MDVFN-1400C4VEA

• DC-мотор вентилятора: тип мотора вентилятора DC.
• Двухтрубная схема: работа по теплоносителю охлаждение/нагрев в двухтрубной системе.
• Мощность охлаждения и нагрева: холодопроизводительность до 12,80 кВт, теплопроизводительность до 14,50 кВт.
• Диапазон воздухообмена: расход воздуха до 2380 м³/ч.
• Гидравлические потери: падение давления в теплообменнике на охлаждение до 50 кПа, на нагрев до 50 кПа (в зависимости от режима).
• Подключение по трубам: ВР 3/4 для подключения труб теплоносителя.
• Дренаж: наружный диаметр отвода дренажа 32 мм.
• Уровень шума: 29,8 - 49,2 дБ(А).

Технические параметры

Производительность и режимы

• Холодопроизводительность: 12,80 кВт.
• Теплопроизводительность: 14,50 кВт.
• Расход воздуха: 2380/2177/1970/1762/1547/1345/1142 м³/ч.
• Расход теплоносителя (охлаждение): 2,32/2,01/1,85/1,7/1,53/1,36/1,19 м³/ч.
• Расход теплоносителя (нагрев): 2,44/2,26/2,07/1,87/1,67/1,47/1,26 м³/ч.
• Падение давления в теплообменнике (охлаждение): 50/43/37/31/25/20/15 кПа.
• Падение давления в теплообменнике (нагрев): 50/43/37/31/26/20/16 кПа.

Электропитание и потребляемая мощность

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 180/134/100/73/51/36/24 Вт.

Габариты и масса

• Размер (Ш×В×Г): 950×300×950 мм.
• Размер панели (Ш×В×Г): 1050×60×1050 мм.
• Вес (нетто/брутто): 32,5 / 37,3 кг.
• Вес панели (нетто/брутто): 7,4 / 9,7 кг.

Упаковка

• Размер в упаковке (Ш×В×Г): 1080×355×1080 мм.
• Размер панели в упаковке (Ш×В×Г): 1115×100×1115 мм.

Применение

Кассетный фанкойл MDVFN-1400C4VEA предназначен для систем центрального водяного кондиционирования и воздушного распределения обработанного воздуха. Модель подходит для помещений, где требуется скрытая потолочная установка и поддержание заданной температуры в режиме охлаждения или обогрева.

Оборудование применяется в коммерческих и жилых объектах с подвесными потолками, а также в инженерных системах, где несколько внутренних блоков обслуживаются общим источником тепла и холода (чиллером или другим оборудованием водяного контура). Подключение по трубам ВР 3/4 и наличие дренажа через отвод 32 мм учитываются при проектировании гидравлических и дренажных линий.
