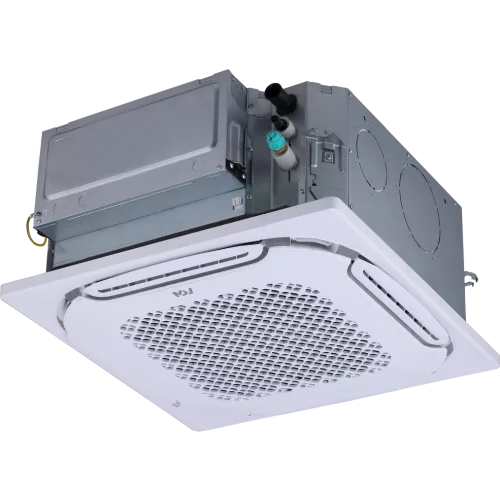

MDV MDVI3-At05C4CVR12D кассетный четырёхпоточный компактный внутренний блок Atom V8 (МДВ)

Основная информация о кассетном четырёхпоточном компактном внутреннем блоке Atom V8 MDV MDVI3-At05C4CVR12D

Кассетный четырёхпоточный компактный внутренний блок MDV MDVI3-At05C4CVR12D предназначен для работы в составе mini VRF-систем серии Atom (поколение V8). Модель обеспечивает охлаждение и обогрев за счет передачи тепла через теплообменник и распределения воздушного потока по четырем направлениям. Параметры блока рассчитаны на совместную работу с наружным оборудованием VRF и задаются по хладагенту и трубопроводным диаметрам.

В карточке приведены коды внутреннего блока и панели: модель внутреннего блока MDVI3-At05C4CVR12D и панель MDV-MBQ4C-8PC. Холодопроизводительность составляет 1,50 кВт, а теплопроизводительность - 1,80 кВт. Расход воздуха изменяется в зависимости от режима и составляет 470/441/406/380/349/315/293 м³/ч. Уровень шума в текущем описании не указан, но для оценки воздушного потока и производительности используются приведенные значения воздухообмена.

Блок рассчитан на электропитание 220-240 В, 50 Гц, однофазное исполнение. Номинальная потребляемая мощность составляет 0,01 кВт (охлаждение) и 0,01 кВт (нагрев). Используется хладагент R410A. Диаметр жидкостной трубы 6,35 (1/4) мм, газовой трубы - 12,7 (1/2) мм, наружный диаметр отвода дренажа - 25 мм. Габариты внутреннего блока: 575 × 240 × 575 мм, панель - 620 × 65 × 620 мм. Для транспортировки указаны размеры в упаковке и вес нетто/брутто: внутренний блок 13 / 15 кг, панель 2,3 / 3 кг.

Ключевые особенности MDVI3-At05C4CVR12D

• Класс и исполнение: кассетный четырёхпоточный компактный внутренний блок mini VRF-систем Atom V8.
• Мощность на охлаждение: 1,50 кВт.
• Мощность на обогрев: 1,80 кВт.
• Расход воздуха: 470/441/406/380/349/315/293 м³/ч.
• Хладагент: R410A.
• Параметры трубопроводов: жидкость 6,35(1/4) мм, газ 12,7(1/2) мм, дренаж 25 мм.
• Электропитание: 220-240/50/1 (В/Гц/Ф).

Технические параметры

• Модель внутреннего блока: MDVI3-At05C4CVR12D.
• Панель: MDV-MBQ4C-8PC.
• Номинальная потребляемая мощность: 0,01 кВт (охлаждение), 0,01 кВт (нагрев).
• Теплообмен: 1,50 кВт (холод), 1,80 кВт (тепло).
• Холодильный контур: R410A.
• Трубки: 6,35(1/4) мм (жидкость), 12,7(1/2) мм (газ), 25 мм (дренаж).

Логистические параметры

• Габариты внутреннего блока (Ш × В × Г): 575 × 240 × 575 мм.
• Габариты панели (Ш × В × Г): 620 × 65 × 620 мм.
• Габариты внутреннего блока в упаковке (Ш × В × Г): 690 × 285 × 690 мм.
• Габариты панели в упаковке (Ш × В × Г): 680 × 80 × 665 мм.
• Вес внутреннего блока: 13 / 15 кг (нетто/брутто).
• Вес панели: 2,3 / 3 кг (нетто/брутто).

Применение

Внутренний кассетный блок MDVI3-At05C4CVR12D применяется в mini VRF-системах Atom для охлаждения и обогрева помещений. Кассетное распределение обеспечивает равномерное направление потока и позволяет регулировать расход воздуха в зависимости от выбранного режима.

Модель подходит для объектов, где требуется скрытая установка во внутреннем пространстве под потолком. Совместимость по хладагенту R410A и соответствующие диаметры трубопроводов упрощают корректное подключение к системе.
