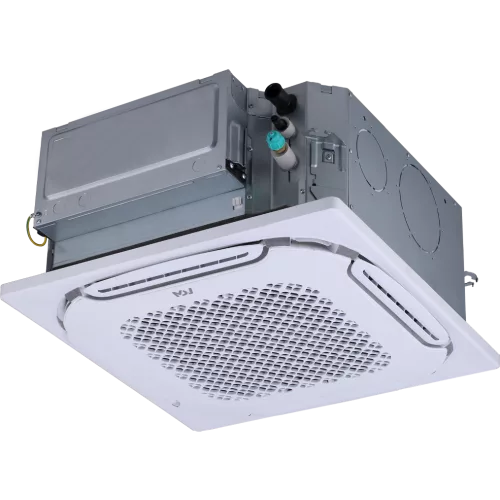

MDV MDVI3-At15C4CVR12D Atom V8, кассетный четырёхпоточный внутренний блок (МДВ)

Основная информация о кассетном четырёхпоточном внутреннем блоке VRF MDV Atom V8 MDVI3-At15C4CVR12D

Кассетный четырёхпоточный внутренний блок MDV серии Atom (поколение V8) модели MDVI3-At15C4CVR12D предназначен для установки в подвесной потолок и работы в составе мини VRF-систем. Четырёхпоточная кассета обеспечивает подачу воздуха в нескольких направлениях, помогая формировать комфортный микроклимат в зоне обслуживания.

Панель декоративного оформления для данной модели — MDV-MBQ4C-8PC. По производительности внутренний блок поддерживает холодопроизводительность 4,50 кВт и теплопроизводительность 5,00 кВт. Расход воздуха составляет 650/608/569/526/484/444/405 м³/ч, что даёт возможность использовать разные режимы подачи в зависимости от условий помещения.

Хладагент — R410A. Подключение выполняется через трубопроводы: жидкостная линия 6,35 мм (1/4) и газовая линия 12,7 мм (1/2). Наружный диаметр отвода дренажа равен 25 мм. Электропитание — 220-240 В / 50 Гц / 1 фаза; номинальная потребляемая мощность по охлаждению 0,03 кВт и по нагреву 0,03 кВт.

Ключевые особенности MDVI3-At15C4CVR12D

• Назначение: кассетный четырёхпоточный внутренний блок VRF для мини VRF-систем MDV Atom V8.
• Мощность: холодопроизводительность 4,50 кВт; теплопроизводительность 5,00 кВт.
• Воздушный поток: расход воздуха 650/608/569/526/484/444/405 м³/ч.
• Распределение воздуха: четырёхсторонняя подача из кассеты.
• Хладагент: R410A.
• Диаметры труб: жидкостная 6,35 мм (1/4); газовая 12,7 мм (1/2).
• Дренаж: наружный диаметр отвода 25 мм.
• Электропитание: 220-240 В / 50 Гц / 1 фаза; потребляемая мощность 0,03 кВт (охлаждение) и 0,03 кВт (нагрев).
• Габариты: внутренний блок 575×240×575 мм; панель 620×65×620 мм.
• Комплект: внутренний блок и декоративная панель MDV-MBQ4C-8PC.

Технические параметры

• Модель внутреннего блока: MDVI3-At15C4CVR12D.
• Панель: MDV-MBQ4C-8PC.
• Холодопроизводительность: 4,50 кВт.
• Теплопроизводительность: 5,00 кВт.
• Расход воздуха: 650/608/569/526/484/444/405 м³/ч.
• Тип хладагента: R410A.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,03 кВт (охлаждение), 0,03 кВт (нагрев).

Логистические параметры

• Размер внутреннего блока в упаковке: 690×285×690 мм.
• Размер панели в упаковке: 680×80×665 мм.
• Вес внутреннего блока: 14 кг (нетто), 16 кг (брутто).
• Вес панели: 2,3 кг (нетто), 3 кг (брутто).

Применение

Кассетный внутренний блок MDV MDVI3-At15C4CVR12D подходит для систем кондиционирования, где требуется скрытый монтаж в подвесном потолке и распределение воздуха в четырёх направлениях. Модель предназначена для работы в составе мини VRF-систем Atom (поколение V8) и обеспечивает охлаждение и обогрев помещений.

Устройство используют в коммерческих и жилых интерьерах, где важно организовать инженерные подключения по трубопроводам хладагента и выполнить отвод конденсата через дренажный патрубок наружным диаметром 25 мм. Электропитание 220-240 В / 50 Гц / 1 фаза учитывается при проектировании и подключении.
