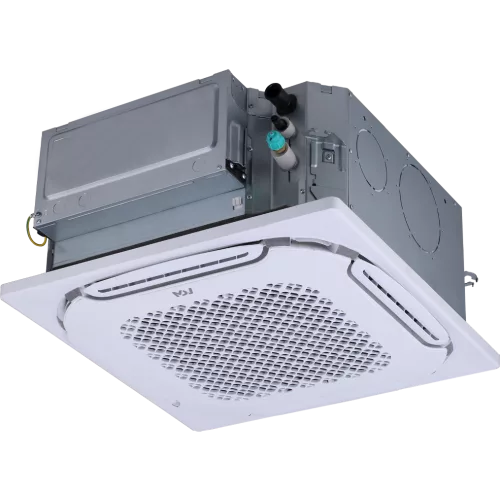

MDV MDVI3-At09C4CVR12D Atom V8, кассетный четырёхпоточный внутренний блок (МДВ)

Основная информация о кассетном четырёхпоточном внутреннем блоке VRF MDV Atom V8 MDVI3-At09C4CVR12D

Кассетный четырёхпоточный внутренний блок MDV серии Atom (поколение V8) модели MDVI3-At09C4CVR12D предназначен для работы в составе мини VRF-систем. Модель относится к кассетному типу и монтируется в подвесной потолок: воздушные потоки распределяются в четырёх направлениях, обеспечивая равномерное охлаждение и обогрев помещений.

Внутренний блок комплектуется декоративной панелью MDV-MBQ4C-8PC, формирующей аккуратную фронтальную часть кассеты. По мощности модель рассчитана на холодопроизводительность 2,80 кВт и теплопроизводительность 3,20 кВт. Расход воздуха составляет 542/506/477/444/409/374/341 м³/ч, что позволяет подобрать подходящий режим под нагрузку помещения.

Для хладагента предусмотрен контур на R410A. Подключение к системе реализуется через трубопроводы с диаметрами: жидкостная линия 6,35 мм (1/4), газовая линия 12,7 мм (1/2). Дренажный отвод имеет наружный диаметр 25 мм. Для корректной интеграции в инженерные сети предусмотрено электропитание 220-240 В / 50 Гц / 1 фаза, а номинальная потребляемая мощность по охлаждению и нагреву — по 0,02 кВт.

Ключевые особенности MDVI3-At09C4CVR12D

• Назначение: кассетный четырёхпоточный внутренний блок VRF для мини VRF-систем MDV Atom V8.
• Мощность: холодопроизводительность 2,80 кВт; теплопроизводительность 3,20 кВт.
• Распределение воздуха: четырёхсторонняя подача; расход воздуха 542/506/477/444/409/374/341 м³/ч.
• Работа на хладагенте: R410A.
• Диаметры труб: жидкостная 6,35 мм (1/4); газовая 12,7 мм (1/2).
• Дренаж: отвод дренажа, наружный диаметр 25 мм.
• Электропитание: 220-240 В / 50 Гц / 1 фаза; номинальная потребляемая мощность (охлаждение) 0,02 кВт; (нагрев) 0,02 кВт.
• Монтаж и габариты: размер внутреннего блока 575×240×575 мм; декоративная панель 620×65×620 мм.
• Комплект: внутренний блок и декоративная панель MDV-MBQ4C-8PC.

Технические параметры

• Модель внутреннего блока: MDVI3-At09C4CVR12D.
• Панель: MDV-MBQ4C-8PC.
• Холодопроизводительность: 2,80 кВт.
• Теплопроизводительность: 3,20 кВт.
• Расход воздуха: 542/506/477/444/409/374/341 м³/ч.
• Тип хладагента: R410A.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,02 кВт (охлаждение), 0,02 кВт (нагрев).

Логистические параметры

• Размер внутреннего блока в упаковке: 690×285×690 мм.
• Размер панели в упаковке: 680×80×665 мм.
• Вес внутреннего блока: 13 кг (нетто), 15 кг (брутто).
• Вес панели: 2,3 кг (нетто), 3 кг (брутто).

Применение

Кассетный внутренний блок MDV MDVI3-At09C4CVR12D предназначен для поддержания заданного микроклимата в помещениях, где требуется скрытая установка в подвесном потолке. Подходит для систем централизованного кондиционирования в составе мини VRF-систем Atom (поколение V8), когда необходимо обеспечить охлаждение и обогрев отдельных зон с равномерным распределением воздуха в четырёх направлениях.

Модель используется в коммерческих и бытовых интерьерах с потолками под кассетные решения, а также в проектах, где важно согласовать подключение по трубопроводам хладагента и параметрам электропитания. Дренажный отвод диаметром 25 мм учитывают при проектировании отвода конденсата.
