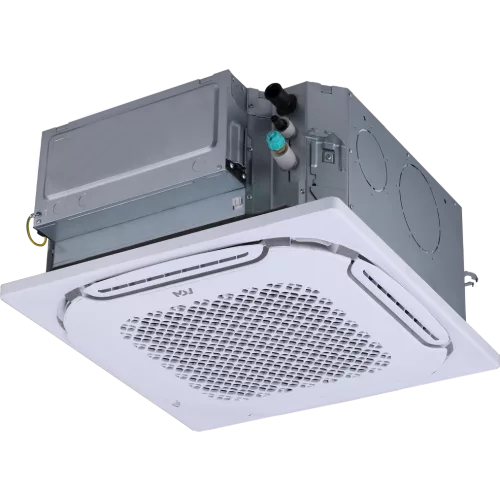

MDV MDVI3-At18C4CVR12D кассетный четырёхпоточный внутренний блок Atom (V8) (МДВ)

Основная информация о кассетном четырёхпоточном мини VRF внутреннем блоке MDV MDVI3-At18C4CVR12D Atom (V8)

Кассетный четырёхпоточный внутренний блок MDV MDVI3-At18C4CVR12D предназначен для работы в составе мини VRF-систем серии Atom (поколение V8). Модель рассчитана на распределение воздушного потока по четырём направлениям, что помогает равномерно организовать охлаждение и обогрев в помещении.

Внутренний блок работает на хладагенте R410A и подключается к наружному оборудованию по трассе с жидкостным и газовым трубопроводами. Диаметры труб указаны отдельно: 6,35 мм (1/4) для жидкостной линии и 12,7 мм (1/2) для газовой линии, что важно при подборе арматуры и проектировании трассы. Для отвода конденсата предусмотрен дренажный патрубок с наружным диаметром 25 мм.

Модель имеет мощностные параметры как в режиме охлаждения, так и в режиме нагрева: холодопроизводительность 5,60 кВт и теплопроизводительность 6,30 кВт. Питание осуществляется от сети 220-240 В с частотой 50 Гц и однофазным исполнением.

Габариты внутреннего блока и декоративной панели подобраны для кассетного монтажа в потолочную нишу: размеры блока 575 × 240 × 575 мм, размеры панели 620 × 65 × 620 мм. Для планирования транспортировки учитываются значения габаритов в упаковке: 690 × 285 × 690 мм для внутреннего блока и 680 × 80 × 665 мм для панели.

Ключевые особенности MDVI3-At18C4CVR12D

• Назначение: кассетный четырёхпоточный внутренний блок для мини VRF-систем Atom (V8).
• Хладагент: R410A.
• Производительность: охлаждение 5,60 кВт, нагрев 6,30 кВт.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Трубопроводы: жидкостная линия 6,35 мм (1/4), газовая линия 12,7 мм (1/2).
• Дренаж: наружный диаметр отвода дренажа 25 мм.
• Воздушный поток: 794 / 741 / 692 / 641 / 591 / 540 / 490 м³/ч.
• Габариты и монтажные размеры: внутренний блок 575 × 240 × 575 мм, панель 620 × 65 × 620 мм.

Технические параметры

• Модель внутреннего блока: MDVI3-At18C4CVR12D.
• Панель: MDV-MBQ4C-8PC.
• Номинальная потребляемая мощность: охлаждение 0,04 кВт, нагрев 0,04 кВт.
• Температурные режимы: поддерживаются режимы охлаждения и нагрева (параметры мощности указаны для обоих режимов).
• Расход воздуха: 794 / 741 / 692 / 641 / 591 / 540 / 490 м³/ч.

Логистические параметры

• Размер внутреннего блока в упаковке: 690 × 285 × 690 мм.
• Размер панели в упаковке: 680 × 80 × 665 мм.
• Вес: внутренний блок 15 / 17 кг (нетто / брутто), панель 2,3 / 3 кг (нетто / брутто).

Упаковка и маркировка

Комплект поставки включает внутренний блок и кассетную панель. Габариты и масса указаны раздельно для внутреннего блока и панели, что упрощает планирование приемки, хранения и транспортировки.

Применение

MDV MDVI3-At18C4CVR12D применяется для организации кондиционирования воздуха в составе мини VRF-систем Atom (поколение V8), когда требуется кассетный монтаж с четырёхсторонним распределением воздушного потока. Такой вариант подходит для помещений, где важна аккуратная интеграция оборудования в потолочную зону и равномерное распределение потоков по площади.

Блок рассчитан на работу в режимах охлаждения и нагрева, подключается к наружному оборудованию по трубопроводам с хладагентом R410A и требует корректного выполнения трассы и дренажной линии для отвода конденсата.
