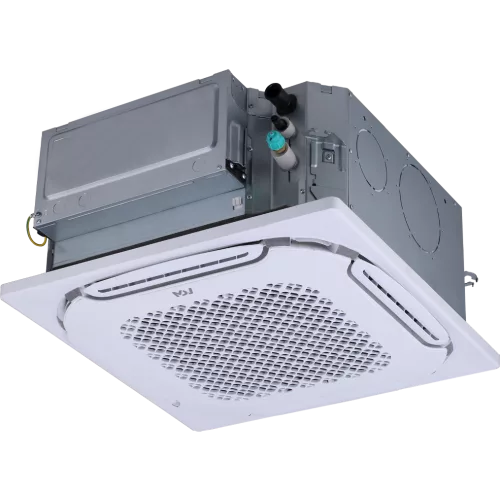

MDV MDVI3-At21C4CVR12D кассетный четырёхпоточный внутренний блок Atom (V8) (МДВ)

Основная информация о кассетном четырёхпоточном мини VRF внутреннем блоке MDV MDVI3-At21C4CVR12D Atom (V8)

Кассетный четырёхпоточный внутренний блок MDV MDVI3-At21C4CVR12D предназначен для эксплуатации в составе мини VRF-систем серии Atom (поколение V8). Модель обеспечивает распределение воздушного потока в четырёх направлениях, что помогает организовать комфортное охлаждение и обогрев в помещениях с потолочным монтажом.

Работа выполнена на хладагенте R410A. Подключение к наружному оборудованию выполняется через трассу жидкостного и газового трубопроводов: диаметр жидкостной линии составляет 9,52 мм (3/8), диаметр газовой линии - 15,88 мм (5/8). Отвод конденсата предусмотрен через дренажный патрубок с наружным диаметром 25 мм.

По производительности модель рассчитана на холодопроизводительность 6,30 кВт и теплопроизводительность 7,10 кВт. Номинальная потребляемая мощность составляет 0,05 кВт в режиме охлаждения и 0,05 кВт в режиме нагрева. Питание - от сети 220-240 В, частота 50 Гц, однофазное исполнение.

Габариты внутреннего блока и декоративной панели подобраны для кассетного размещения: размеры блока 575 × 240 × 575 мм, панели 620 × 65 × 620 мм. Для планирования перевозки учитываются габариты в упаковке: 690 × 285 × 690 мм для внутреннего блока и 680 × 80 × 665 мм для панели.

Ключевые особенности MDVI3-At21C4CVR12D

• Назначение: кассетный четырёхпоточный внутренний блок для мини VRF-систем Atom (V8).
• Хладагент: R410A.
• Производительность: охлаждение 6,30 кВт, нагрев 7,10 кВт.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Трубопроводы: жидкостная линия 9,52 мм (3/8), газовая линия 15,88 мм (5/8).
• Дренаж: наружный диаметр отвода дренажа 25 мм.
• Воздушный поток: 901 / 848 / 790 / 736 / 678 / 623 / 569 м³/ч.
• Габариты и монтажные размеры: внутренний блок 575 × 240 × 575 мм, панель 620 × 65 × 620 мм.

Технические параметры

• Модель внутреннего блока: MDVI3-At21C4CVR12D.
• Панель: MDV-MBQ4C-8PC.
• Номинальная потребляемая мощность: охлаждение 0,05 кВт, нагрев 0,05 кВт.
• Расход воздуха: 901 / 848 / 790 / 736 / 678 / 623 / 569 м³/ч.
• Режимы работы: охлаждение и нагрев (значения мощности указаны для обоих режимов).

Логистические параметры

• Размер внутреннего блока в упаковке: 690 × 285 × 690 мм.
• Размер панели в упаковке: 680 × 80 × 665 мм.
• Вес: внутренний блок 15 / 17 кг (нетто / брутто), панель 2,3 / 3 кг (нетто / брутто).

Упаковка и маркировка

Комплект поставки включает внутренний блок и кассетную панель. Габариты и масса указаны раздельно для внутреннего блока и панели, что облегчает приемку и складирование.

Применение

MDV MDVI3-At21C4CVR12D используется для кондиционирования воздуха в составе мини VRF-систем Atom (поколение V8), когда требуется кассетный монтаж с четырёхсторонним распределением воздушного потока. Подходит для помещений, где важна интеграция внутреннего блока в потолочную нишу и равномерная подача воздуха по площади.

Внутренний блок рассчитан на работу в режимах охлаждения и обогрева, подключается к наружному оборудованию по трассе с хладагентом R410A и требует корректной организации дренажа для отвода конденсата.
