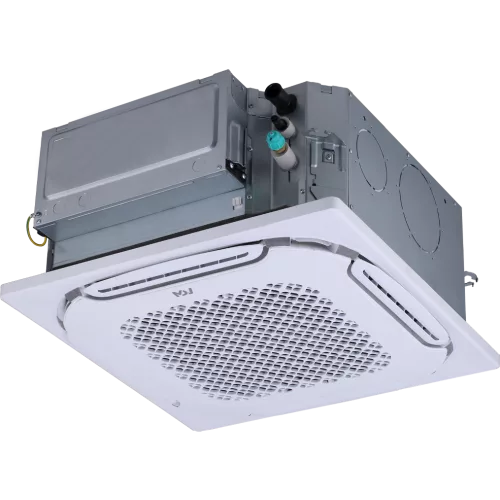

MDV MDVI3-At12C4CVR12D Atom V8, кассетный четырёхпоточный внутренний блок (МДВ)

Основная информация о кассетном четырёхпоточном внутреннем блоке VRF MDV Atom V8 MDVI3-At12C4CVR12D

Кассетный четырёхпоточный внутренний блок MDV серии Atom (поколение V8) модели MDVI3-At12C4CVR12D предназначен для работы в составе мини VRF-систем. Кассетное исполнение позволяет установить блок в подвесной потолок, а распределение воздуха осуществляется в четырёх направлениях для более равномерной подачи по зоне.

Комплектуется декоративной панелью MDV-MBQ4C-8PC. По производительности модель рассчитана на холодопроизводительность 3,60 кВт и теплопроизводительность 4,00 кВт. Расход воздуха составляет 517/484/449/417/383/348/315 м³/ч, что помогает сохранять эффективность при разных режимах работы.

Хладон циркулирует в контуре на R410A. Подключение к системе выполняется через трубопроводы: жидкостная линия 6,35 мм (1/4), газовая линия 12,7 мм (1/2). Наружный диаметр отвода дренажа — 25 мм. Электропитание блока: 220-240 В / 50 Гц / 1 фаза, номинальная потребляемая мощность по охлаждению 0,02 кВт и по нагреву 0,02 кВт.

Ключевые особенности MDVI3-At12C4CVR12D

• Назначение: кассетный четырёхпоточный внутренний блок VRF для мини VRF-систем MDV Atom V8.
• Мощность: холодопроизводительность 3,60 кВт; теплопроизводительность 4,00 кВт.
• Расход воздуха: 517/484/449/417/383/348/315 м³/ч.
• Распределение воздуха: подача в четырёх направлениях из кассетного блока.
• Хладагент: R410A.
• Диаметры труб: жидкостная 6,35 мм (1/4); газовая 12,7 мм (1/2).
• Дренаж: наружный диаметр отвода 25 мм.
• Электропитание: 220-240 В / 50 Гц / 1 фаза; потребляемая мощность 0,02 кВт (охлаждение) и 0,02 кВт (нагрев).
• Габариты: внутренний блок 575×240×575 мм; панель 620×65×620 мм.
• Комплект: внутренний блок и декоративная панель MDV-MBQ4C-8PC.

Технические параметры

• Модель внутреннего блока: MDVI3-At12C4CVR12D.
• Панель: MDV-MBQ4C-8PC.
• Холодопроизводительность: 3,60 кВт.
• Теплопроизводительность: 4,00 кВт.
• Расход воздуха: 517/484/449/417/383/348/315 м³/ч.
• Тип хладагента: R410A.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,02 кВт (охлаждение), 0,02 кВт (нагрев).

Логистические параметры

• Размер внутреннего блока в упаковке: 690×285×690 мм.
• Размер панели в упаковке: 680×80×665 мм.
• Вес внутреннего блока: 14 кг (нетто), 16 кг (брутто).
• Вес панели: 2,3 кг (нетто), 3 кг (брутто).

Применение

Кассетный внутренний блок MDV MDVI3-At12C4CVR12D применяют в проектах централизованного кондиционирования, где требуется скрытая установка в подвесном потолке и равномерная подача воздуха в четырёх направлениях. Блок рассчитан на работу в составе мини VRF-систем Atom (поколение V8) и поддерживает режимы охлаждения и обогрева.

Модель используется в помещениях коммерческого и жилого назначения, когда важно согласовать подключение по трубопроводам хладагента (жидкостная и газовая линии) и выполнить отвод конденсата через дренажный патрубок с наружным диаметром 25 мм. Электропитание 220-240 В / 50 Гц / 1 фаза учитывается при проектировании инженерных сетей.
