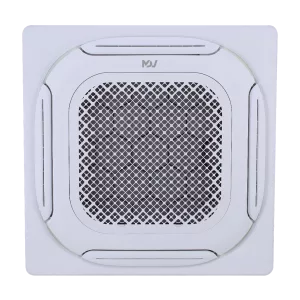

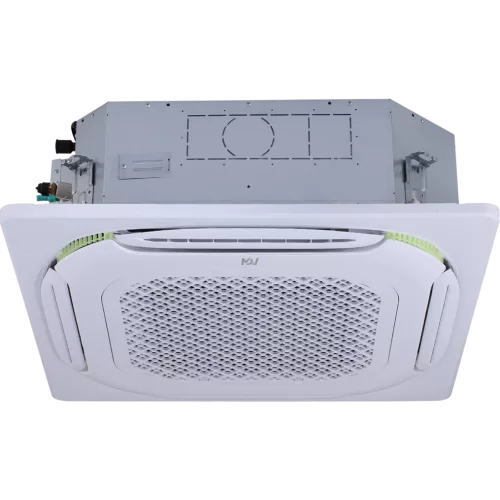

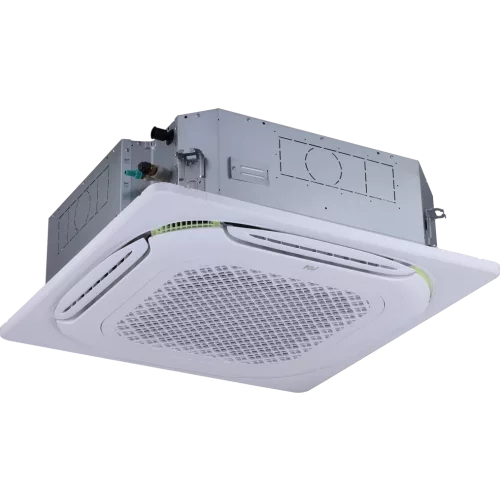

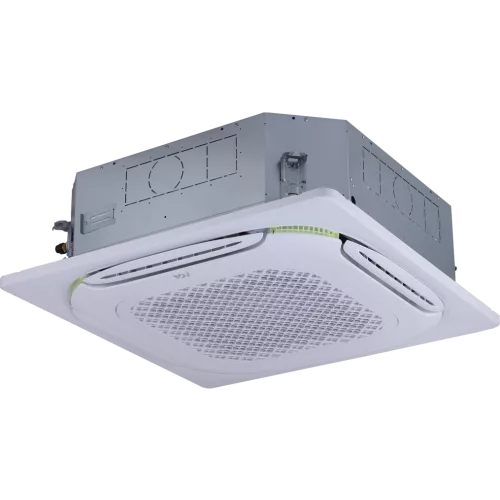

MDV MDVI3-At09C4VR12D кассетный четырёхпоточный внутренний блок Atom (V8) (МДВ)

Основная информация о кассетном четырёхпоточном мини VRF внутреннем блоке MDV MDVI3-At09C4VR12D Atom (V8)

Кассетный четырёхпоточный внутренний блок MDV MDVI3-At09C4VR12D предназначен для работы в составе мини VRF-систем серии Atom (поколение V8). Модель выполнена для потолочного размещения в кассетном формате и рассчитана на распределение воздушного потока по четырём направлениям, чтобы поддерживать комфортный микроклимат в помещении.

Устройство работает на хладагенте R410A и подключается к наружному оборудованию по трассе жидкостного и газового трубопроводов. Диаметр жидкостной линии составляет 6,35 мм (1/4), а диаметр газовой линии - 12,7 мм (1/2). Для отвода конденсата предусмотрен дренаж с наружным диаметром отвода 25 мм.

Производительность в режимах охлаждения и нагрева: холодопроизводительность 2,80 кВт и теплопроизводительность 3,20 кВт. Номинальная потребляемая мощность составляет 0,02 кВт в режимах охлаждения и нагрева. Электропитание - 220-240 В, 50 Гц, однофазное подключение.

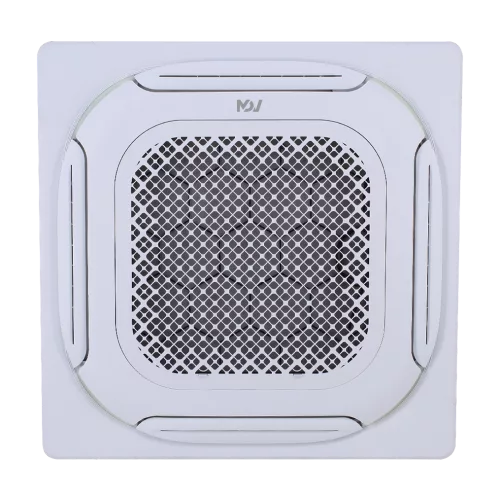

Габариты внутреннего блока и кассетной панели подходят для полноразмерного кассетного монтажа: размеры блока 840 × 204 × 840 мм, размеры панели 950 × 53 × 950 мм. Для логистики важны размеры упаковки: 940 × 250 × 940 мм (внутренний блок) и 1030 × 95 × 1030 мм (панель). Масса указана раздельно: 18 / 20,8 кг (нетто / брутто) для внутреннего блока и 5,6 / 8 кг (нетто / брутто) для панели.

Ключевые особенности MDVI3-At09C4VR12D

• Назначение: кассетный четырёхпоточный внутренний блок для мини VRF-систем Atom (V8).
• Хладагент: R410A.
• Производительность: охлаждение 2,80 кВт, нагрев 3,20 кВт.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Трубопроводы: жидкостная линия 6,35 мм (1/4), газовая линия 12,7 мм (1/2).
• Дренаж: наружный диаметр отвода дренажа 25 мм.
• Воздушный поток: 790 / 740 / 691 / 641 / 591 / 542 / 492 м³/ч.
• Габариты и монтажные размеры: внутренний блок 840 × 204 × 840 мм, панель 950 × 53 × 950 мм.

Технические параметры

• Модель внутреннего блока: MDVI3-At09C4VR12D.
• Панель: MDV-MBQ4-8PC.
• Номинальная потребляемая мощность: охлаждение 0,02 кВт, нагрев 0,02 кВт.
• Расход воздуха: 790 / 740 / 691 / 641 / 591 / 542 / 492 м³/ч.
• Режимы работы: охлаждение и нагрев (значения мощности указаны для обоих режимов).

Логистические параметры

• Размер внутреннего блока в упаковке: 940 × 250 × 940 мм.
• Размер панели в упаковке: 1030 × 95 × 1030 мм.
• Вес: внутренний блок 18 / 20,8 кг (нетто / брутто), панель 5,6 / 8 кг (нетто / брутто).

Упаковка и маркировка

Комплект поставки включает внутренний блок и кассетную панель. Габариты и масса указаны раздельно для внутреннего блока и панели, что удобно для транспортировки и складского учета.

Применение

MDV MDVI3-At09C4VR12D применяется в мини VRF-системах Atom (поколение V8) для кондиционирования воздуха в помещениях, где требуется кассетный монтаж и равномерное распределение потоков. Подходит для объектов, где внутренняя часть размещается в потолочной нише, а подача воздуха должна охватывать разные стороны помещения.

Внутренний блок рассчитан на работу в режимах охлаждения и обогрева, подключается к наружному оборудованию по трубопроводам с хладагентом R410A и требует корректного выполнения дренажной системы для отвода конденсата.
