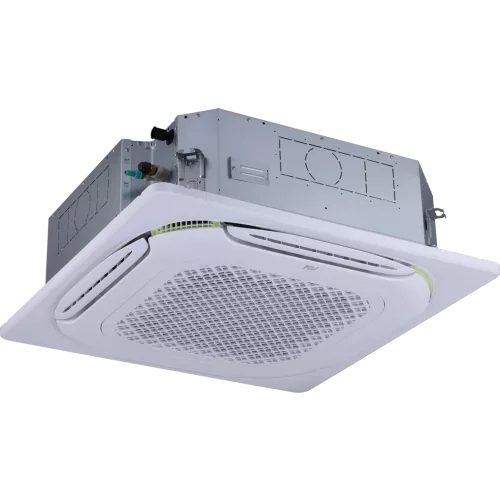

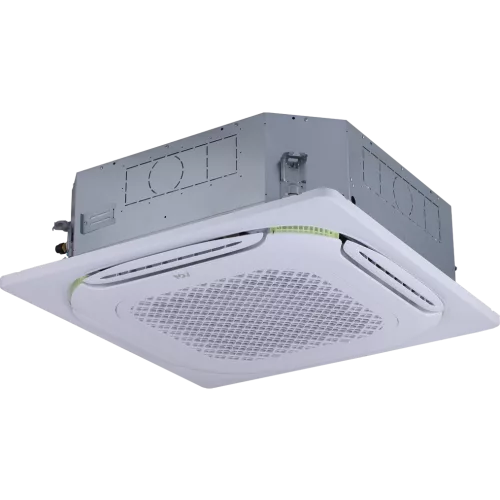

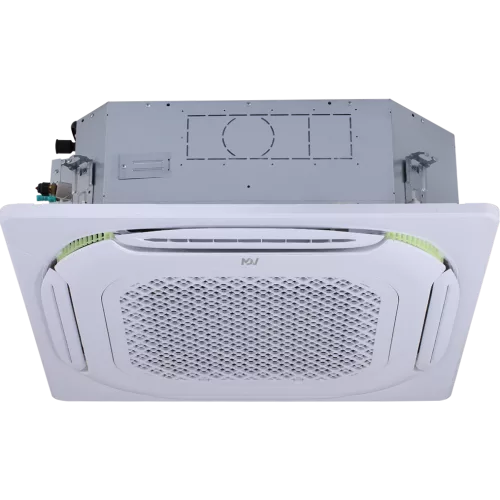

MDV MDVI3-At36C4VR12D кассетный четырехпоточный внутренний блок Atom V8 (МДВ)

Основная информация о кассетном четырехпоточном полноразмерном внутреннем блоке MDV MDVI3-At36C4VR12D

Кассетный четырехпоточный полноразмерный внутренний блок MDV MDVI3-At36C4VR12D относится к серии Atom (поколение V8) и предназначен для работы в составе мультизональных VRF-систем. Модель выполнена в форм-факторе кассетного блока: воздух подается через четыре направления, обеспечивая равномерное распределение в охлаждаемом помещении.

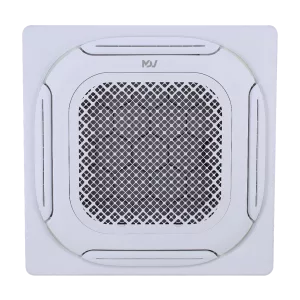

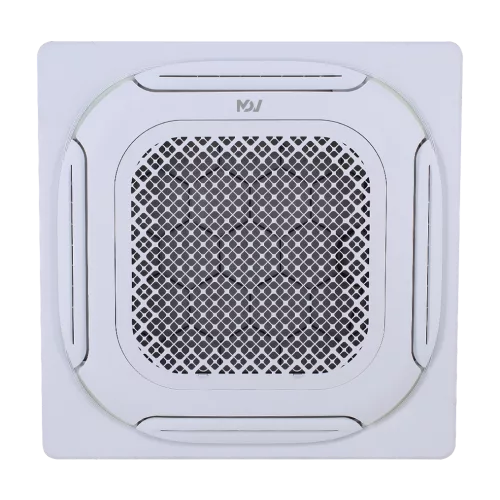

Для декоративного оформления используется панель MDV-MBQ4-8PC. По производительности блок поддерживает режим охлаждения 10,00 кВт и режим нагрева 11,20 кВт, что позволяет решать задачи кондиционирования в коммерческих и общественных помещениях. Расход воздуха в зависимости от скорости составляет 1470/1360/1250/1141/1031/921/811 м³/ч.

Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Для соединения с наружным контуром применяются трубопроводы с диаметрами жидкостной магистрали 9,52 (3/8) мм и газовой магистрали 15,88 (5/8) мм. Для отвода конденсата предусмотрен дренаж с наружным диаметром отвода 25 мм.

Габариты внутреннего блока (Ш × В × Г) составляют 840 × 246 × 840 мм, панель имеет размер 950 × 53 × 950 мм. Масса блока: 21,5 кг (нетто) и 25,4 кг (брутто); панель: 5,6 кг (нетто) и 8 кг (брутто). В упаковке внутренний блок имеет размеры 940 × 295 × 940 мм, панель — 1030 × 95 × 1030 мм.

Ключевые особенности MDVI3-At36C4VR12D

• Подача воздуха: четырехпоточный кассетный формат обеспечивает распределение воздушного потока по четырем направлениям.
• Мощность (охлаждение): 10,00 кВт.
• Мощность (нагрев): 11,20 кВт.
• Расход воздуха: 1470/1360/1250/1141/1031/921/811 м³/ч (по скоростям).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Диаметры магистралей: жидкостная 9,52 (3/8) мм, газовая 15,88 (5/8) мм.
• Дренаж: наружный диаметр отвода 25 мм.
• Компоновка: внутренний блок 840 × 246 × 840 мм, панель 950 × 53 × 950 мм.
• Масса: внутренний блок 21,5 / 25,4 кг (нетто/брутто), панель 5,6 / 8 кг (нетто/брутто).

Применение

MDV MDVI3-At36C4VR12D используется как внутренний блок для VRF-систем в зданиях, где требуется эффективное кондиционирование нескольких зон с централизованным управлением. Кассетный тип монтажа позволяет размещать блок в подвесном потолке, а четырехпоточная подача помогает поддерживать комфортный микроклимат в рабочих помещениях, холлах и общественных пространствах.

Блок подходит для задач охлаждения и нагрева: производительности 10,00 кВт и 11,20 кВт достаточно для подбора системы под требуемую нагрузку помещения. Расход воздуха в нескольких скоростных режимах обеспечивает настройку интенсивности воздухообмена.

Для корректной эксплуатации важны совместимые параметры электропитания, согласованные диаметры трубопроводов хладагента и организованный отвод конденсата через дренаж с диаметром отвода 25 мм.

Технические параметры

• Модель внутреннего блока: MDVI3-At36C4VR12D.
• Панель: MDV-MBQ4-8PC.
• Холодопроизводительность: 10,00 кВт.
• Теплопроизводительность: 11,20 кВт.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность: охлаждение 0,07 кВт, нагрев 0,07 кВт.
• Расход воздуха: 1470/1360/1250/1141/1031/921/811 м³/ч.
• Тип хладагента: R410A.
• Трубопроводы хладагента: жидкостная магистраль 9,52 (3/8) мм, газовая магистраль 15,88 (5/8) мм.
• Диаметр отвода дренажа: 25 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 940 × 295 × 940 мм.
• Размер панели в упаковке: 1030 × 95 × 1030 мм.
• Вес внутреннего блока: 25,4 кг (брутто) и 21,5 кг (нетто).
• Вес панели: 8 кг (брутто) и 5,6 кг (нетто).

Монтаж и подключение

• Подключение по хладагенту: трубопроводы жидкой магистрали 9,52 (3/8) мм и газовой магистрали 15,88 (5/8) мм.
• Отвод конденсата: дренаж с наружным диаметром отвода 25 мм.
• Питание: сеть 220-240 В, 50 Гц, 1 фаза.
