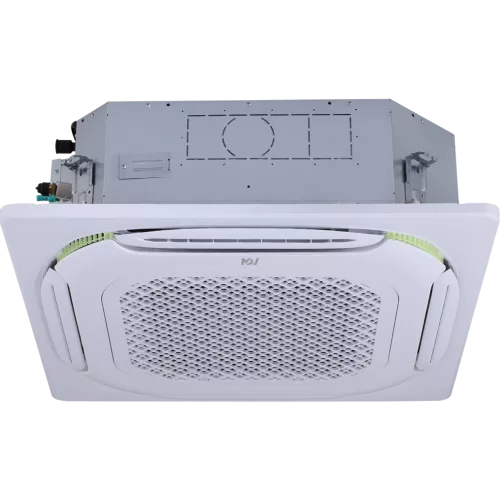

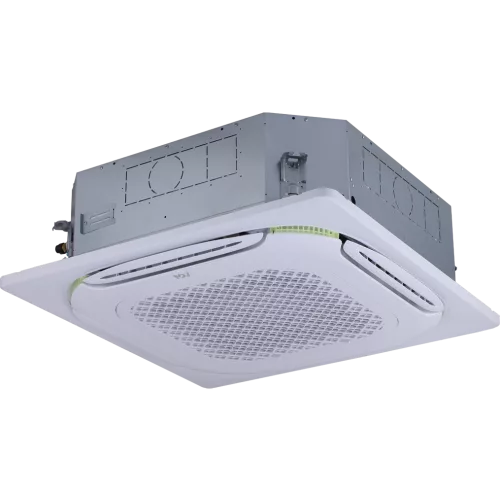

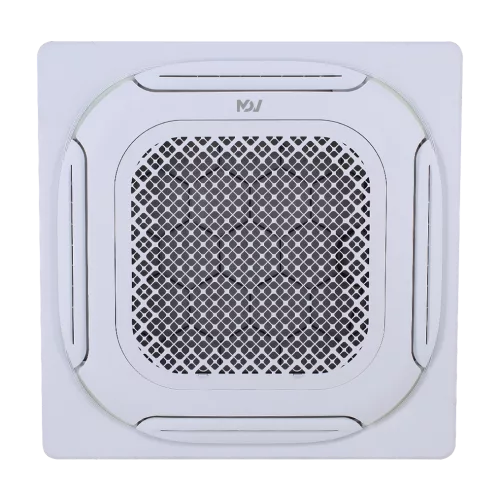

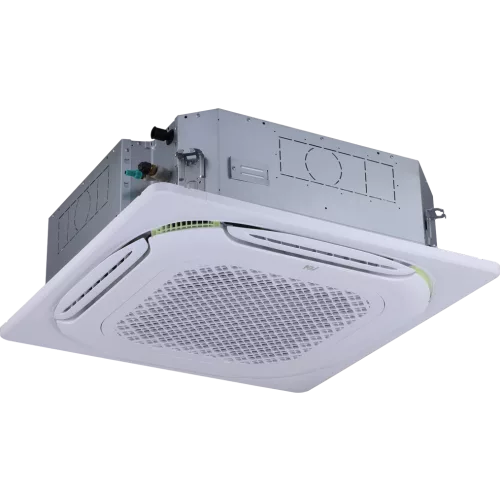

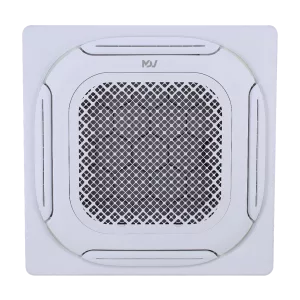

MDV MDVI3-At40C4VR12D кассетный четырехпоточный внутренний блок Atom V8 (МДВ)

Основная информация о кассетном четырехпоточном полноразмерном внутреннем блоке MDV MDVI3-At40C4VR12D

Кассетный четырехпоточный полноразмерный внутренний блок MDV MDVI3-At40C4VR12D предназначен для работы в составе мультизональных VRF-систем. Модель входит в линейку Atom (поколение V8) и обеспечивает распределение воздушного потока через четыре направления, благодаря чему упрощается поддержание равномерного микроклимата в помещении.

В комплекте с внутренним блоком используется панель MDV-MBQ4-8PC. Производительность модели составляет 11,20 кВт в режиме охлаждения и 12,50 кВт в режиме нагрева. Воздухообмен регулируется скоростями: расход воздуха составляет 1600/1497/1393/1290/1186/1083/979 м³/ч.

Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Параметры по потребляемой мощности: 0,06 кВт для охлаждения и 0,06 кВт для нагрева. Для подключения к наружному контуру применяются трубопроводы с диаметрами жидкостной магистрали 9,52 (3/8) мм и газовой магистрали 15,88 (5/8) мм. Отвод конденсата выполняется через дренаж с наружным диаметром отвода 25 мм.

Габариты внутреннего блока (Ш × В × Г) — 840 × 288 × 840 мм, панель — 950 × 53 × 950 мм. Масса внутреннего блока: 24 кг (нетто) и 27,7 кг (брутто); масса панели: 5,6 кг (нетто) и 8 кг (брутто). Размеры в упаковке: внутренний блок 940 × 335 × 940 мм, панель 1030 × 95 × 1030 мм.

Ключевые особенности MDVI3-At40C4VR12D

• Подача воздуха: четырехпоточный кассетный формат для равномерного распределения.
• Мощность (охлаждение): 11,20 кВт.
• Мощность (нагрев): 12,50 кВт.
• Расход воздуха: 1600/1497/1393/1290/1186/1083/979 м³/ч.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Диаметры магистралей: жидкостная 9,52 (3/8) мм, газовая 15,88 (5/8) мм.
• Дренаж: наружный диаметр отвода 25 мм.
• Компоновка: внутренний блок 840 × 288 × 840 мм, панель 950 × 53 × 950 мм.
• Масса: внутренний блок 24 / 27,7 кг (нетто/брутто), панель 5,6 / 8 кг (нетто/брутто).

Применение

MDV MDVI3-At40C4VR12D применяется как внутренний блок VRF-системы для кондиционирования помещений с разделением на зоны. Кассетная установка в подвесной потолок позволяет аккуратно разместить оборудование и обеспечить четырехпоточную подачу воздуха к разным участкам комнаты.

Модель поддерживает охлаждение и нагрев: холодопроизводительность 11,20 кВт и теплопроизводительность 12,50 кВт помогают подобрать систему под требуемую тепловую нагрузку. Расход воздуха в нескольких скоростях дает возможность регулировать интенсивность воздухообмена.

Для корректной работы следует учитывать согласование электрических параметров, диаметры трубопроводов хладагента и организацию отвода конденсата через дренаж с наружным диаметром отвода 25 мм.

Технические параметры

• Модель внутреннего блока: MDVI3-At40C4VR12D.
• Панель: MDV-MBQ4-8PC.
• Холодопроизводительность: 11,20 кВт.
• Теплопроизводительность: 12,50 кВт.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность: охлаждение 0,06 кВт, нагрев 0,06 кВт.
• Расход воздуха: 1600/1497/1393/1290/1186/1083/979 м³/ч.
• Тип хладагента: R410A.
• Трубопроводы хладагента: жидкостная магистраль 9,52 (3/8) мм, газовая магистраль 15,88 (5/8) мм.
• Диаметр отвода дренажа: 25 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 940 × 335 × 940 мм.
• Размер панели в упаковке: 1030 × 95 × 1030 мм.
• Вес внутреннего блока: 27,7 кг (брутто) и 24 кг (нетто).
• Вес панели: 8 кг (брутто) и 5,6 кг (нетто).

Монтаж и подключение

• Подключение по хладагенту: жидкостная магистраль 9,52 (3/8) мм и газовая магистраль 15,88 (5/8) мм.
• Отвод конденсата: дренаж с наружным диаметром отвода 25 мм.
• Питание: сеть 220-240 В, 50 Гц, 1 фаза.
