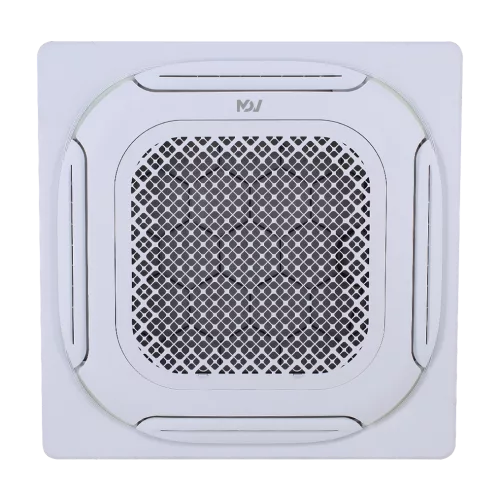

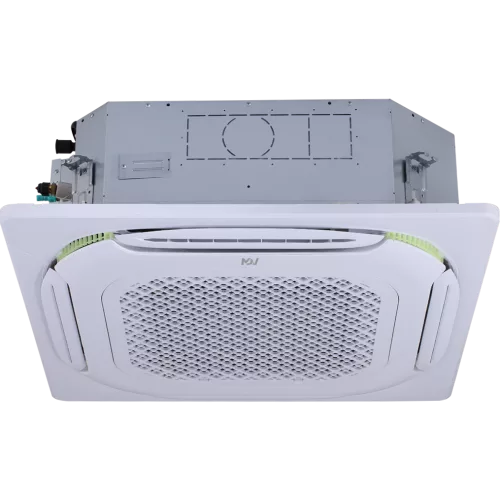

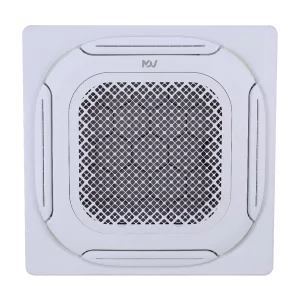

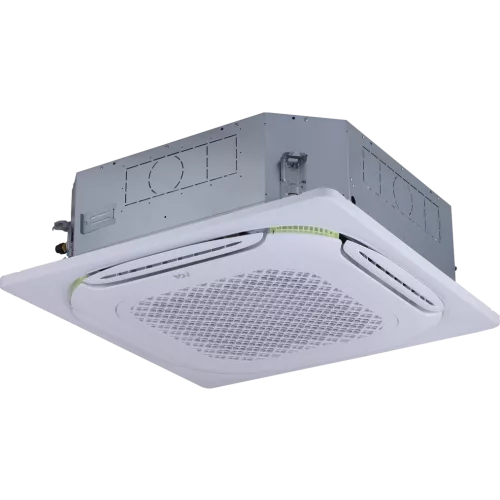

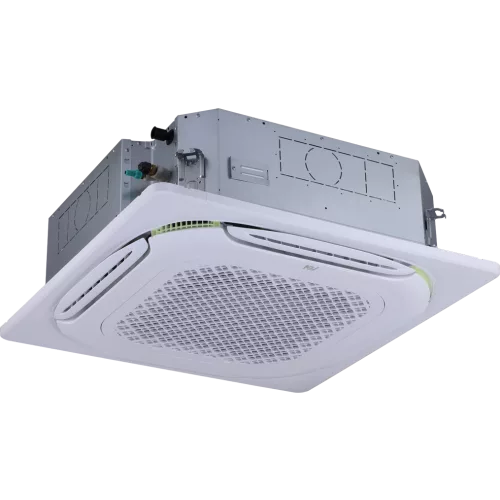

MDV MDVI3-At32C4VR12D — внутренний кассетный четырёхпоточный блок Atom V8 (МДВ)

Основная информация о внутреннем кассетном блоке MDV MDVI3-At32C4VR12D (Atom V8)

Внутренний кассетный четырёхпоточный блок MDV MDVI3-At32C4VR12D предназначен для монтажа в потолочной зоне в составе мини VRF-систем серии ATOM (поколение V8). Модель рассчитана на распределение воздуха по четырём направлениям, что позволяет поддерживать комфортный режим охлаждения и обогрева в помещении.

В комплекте используется панель MDV-MBQ4-8PC. Производительность по холоду составляет 9,00 кВт, по теплу — 10,00 кВт. Электропитание — 220 - 240 В, частота 50 Гц, фаза 1. Номинальная потребляемая мощность в режимах охлаждения и нагрева составляет 0,04 кВт / 0,04 кВт.

Воздушный поток формируется расходом воздуха 1330/1239/1148/1057/965/874/783 м³/ч. Хладагент — R410A. Для подключения предусмотрены диаметры трасс: жидкостная труба 9,52 (3/8) мм и газовая труба 15,88 (5/8) мм. Отвод конденсата выполняется через дренажный патрубок с наружным диаметром 25 мм.

Ключевые особенности MDVI3-At32C4VR12D

• Кассетное распределение: четырёхпоточная подача воздуха из потолочной кассеты полного размера.
• Холодопроизводительность: 9,00 кВт.
• Теплопроизводительность: 10,00 кВт.
• Расход воздуха: 1330/1239/1148/1057/965/874/783 м³/ч.
• Хладагент: R410A.
• Трубопроводы хладагента: жидкостная труба 9,52 (3/8) мм и газовая труба 15,88 (5/8) мм.
• Дренаж: наружный диаметр отвода конденсата 25 мм.
• Габариты внутреннего блока: 840 × 246 × 840 мм.
• Габариты панели: 950 × 53 × 950 мм.

Технические параметры

Модель работает от сети 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность составляет 0,04 кВт в режиме охлаждения и 0,04 кВт в режиме нагрева. Холодопроизводительность — 9,00 кВт, теплопроизводительность — 10,00 кВт. В системе используется хладагент R410A.

Трассы хладагента подключаются по жидкостной линии диаметром 9,52 (3/8) мм и по газовой линии диаметром 15,88 (5/8) мм. Дренажный отвод конденсата — с наружным диаметром 25 мм.

Логистические параметры

Размер внутреннего блока в упаковке составляет 940 × 295 × 940 мм. Размер панели в упаковке — 1030 × 95 × 1030 мм. Вес внутреннего блока: 21,5 кг (нетто) / 25,4 кг (брутто). Вес панели: 5,6 кг (нетто) / 8 кг (брутто).

Применение

Внутренний кассетный четырёхпоточный блок MDV MDVI3-At32C4VR12D применяют для климатического оснащения помещений на базе мини VRF-систем Atom (поколение V8). Подходит для потолочного монтажа: кассета выводится в зону помещения, а четыре направления подачи воздуха обеспечивают более равномерное распределение воздушного потока при охлаждении и обогреве.

Модель используют в офисных, коммерческих и административных помещениях, где требуется подключение к VRF-системе через трассы хладагента, а также организация отвода конденсата через дренажный отвод.
