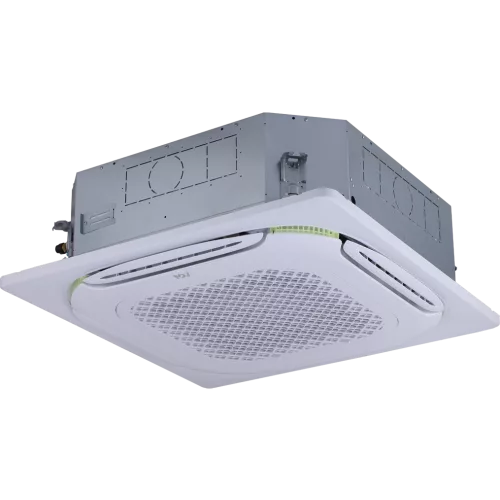

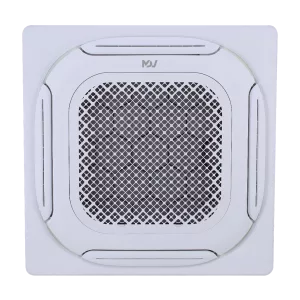

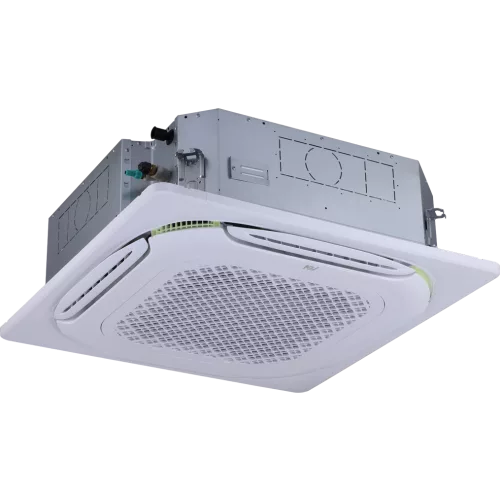

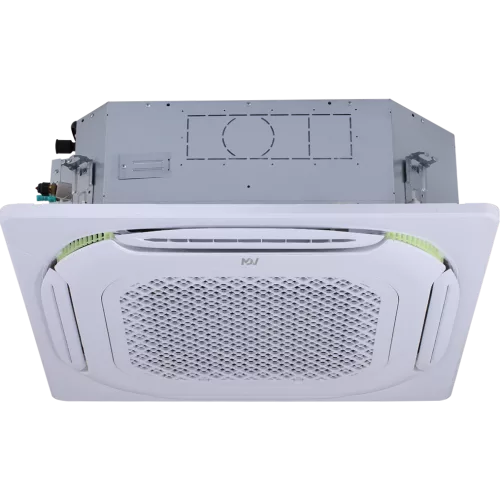

MDV MDVI3-At48C4VR12D кассетный четырехпоточный внутренний блок Atom V8 (МДВ)

Основная информация о кассетном четырехпоточном полноразмерном внутреннем блоке MDV MDVI3-At48C4VR12D

Кассетный четырехпоточный полноразмерный внутренний блок MDV MDVI3-At48C4VR12D предназначен для комплектации VRF-систем. Модель относится к серии Atom (поколение V8) и выполнена в кассетном формате: воздушный поток подается через четыре направления, обеспечивая комфортное распределение по помещению.

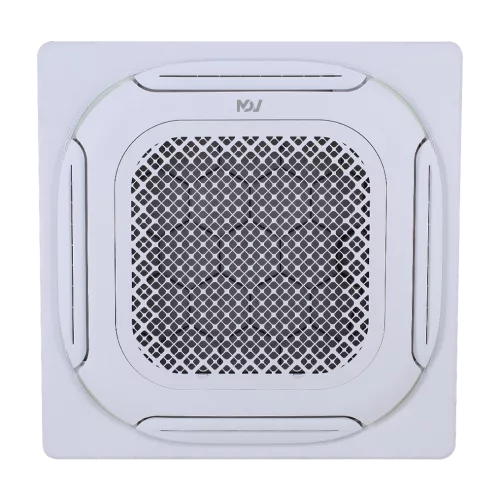

Для декоративного оформления используется панель MDV-MBQ4-8PC. По тепловой мощности блок поддерживает охлаждение 14,00 кВт и нагрев 16,00 кВт. Регулировка воздухообмена осуществляется по скоростям, а расход воздуха составляет 1900/1787/1673/1560/1446/1333/1219 м³/ч.

Электропитание — от сети 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность: 0,12 кВт в режиме охлаждения и 0,12 кВт в режиме нагрева. Для подключения к холодильному контуру используются трубопроводы с диаметрами жидкостной магистрали 9,52 (3/8) мм и газовой магистрали 15,88 (5/8) мм. Дренажный отвод для конденсата имеет наружный диаметр 25 мм.

Размеры внутреннего блока (Ш × В × Г) равны 840 × 288 × 840 мм, панель — 950 × 53 × 950 мм. Масса внутреннего блока: 24 кг (нетто) и 27,7 кг (брутто), панель: 5,6 кг (нетто) и 8 кг (брутто). В упаковке внутренний блок имеет габариты 940 × 335 × 940 мм, панель — 1030 × 95 × 1030 мм.

Ключевые особенности MDVI3-At48C4VR12D

• Подача воздуха: четырехпоточный кассетный формат для направленного распределения воздушного потока.
• Мощность (охлаждение): 14,00 кВт.
• Мощность (нагрев): 16,00 кВт.
• Расход воздуха: 1900/1787/1673/1560/1446/1333/1219 м³/ч.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Диаметры магистралей: жидкостная 9,52 (3/8) мм, газовая 15,88 (5/8) мм.
• Дренаж: наружный диаметр отвода 25 мм.
• Компоновка: внутренний блок 840 × 288 × 840 мм, панель 950 × 53 × 950 мм.
• Масса: внутренний блок 24 / 27,7 кг (нетто/брутто), панель 5,6 / 8 кг (нетто/брутто).

Применение

MDV MDVI3-At48C4VR12D используется как внутренний блок для VRF-систем в зданиях, где требуется кондиционирование нескольких помещений от централизованного оборудования. Кассетная установка в подвесном потолке позволяет интегрировать блок в интерьер и организовать четырехпоточную подачу воздуха в рабочую зону.

Модель работает в режимах охлаждения и нагрева: холодопроизводительность 14,00 кВт и теплопроизводительность 16,00 кВт помогают подобрать оборудование под расчетную тепловую нагрузку. Набор скоростей регулирует интенсивность воздухообмена и расход воздуха.

Для монтажа важно соблюсти параметры подключения по электропитанию, согласовать диаметры трубопроводов хладагента и обеспечить отвод конденсата через дренаж с наружным диаметром отвода 25 мм.

Технические параметры

• Модель внутреннего блока: MDVI3-At48C4VR12D.
• Панель: MDV-MBQ4-8PC.
• Холодопроизводительность: 14,00 кВт.
• Теплопроизводительность: 16,00 кВт.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность: охлаждение 0,12 кВт, нагрев 0,12 кВт.
• Расход воздуха: 1900/1787/1673/1560/1446/1333/1219 м³/ч.
• Тип хладагента: R410A.
• Трубопроводы хладагента: жидкостная магистраль 9,52 (3/8) мм, газовая магистраль 15,88 (5/8) мм.
• Диаметр отвода дренажа: 25 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 940 × 335 × 940 мм.
• Размер панели в упаковке: 1030 × 95 × 1030 мм.
• Вес внутреннего блока: 27,7 кг (брутто) и 24 кг (нетто).
• Вес панели: 8 кг (брутто) и 5,6 кг (нетто).

Монтаж и подключение

• Подключение по хладагенту: жидкостная магистраль 9,52 (3/8) мм и газовая магистраль 15,88 (5/8) мм.
• Отвод конденсата: дренаж с наружным диаметром отвода 25 мм.
• Питание: сеть 220-240 В, 50 Гц, 1 фаза.
