MDV MDVI3-At12C4VR12D внутренний кассетный блок Atom поколения V8 (МДВ)

Основная информация о внутреннем кассетном блоке MDV MDVI3-At12C4VR12D Atom поколения V8

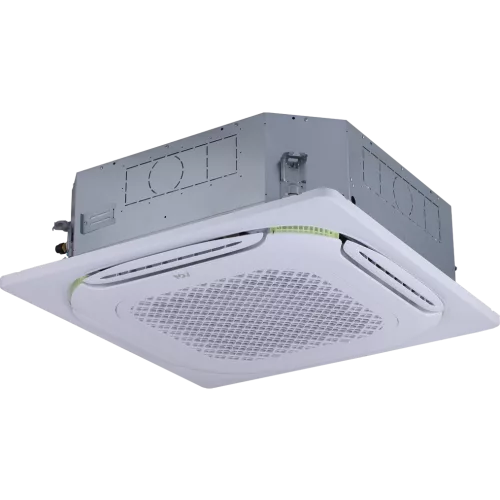

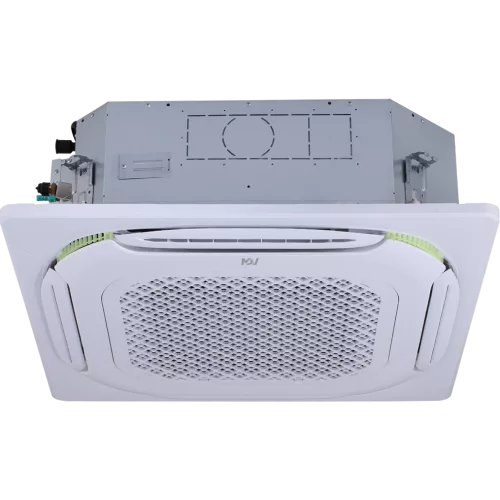

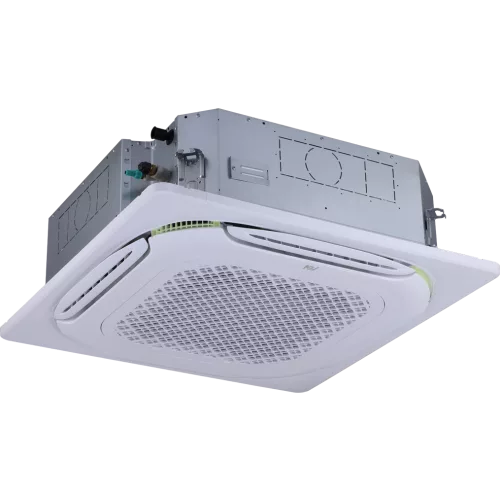

Внутренний кассетный четырёхпоточный блок MDV MDVI3-At12C4VR12D предназначен для работы в составе мини VRF-систем серии ATOM (поколение V8). Модель относится к полноразмерным кассетным внутренним блокам и обеспечивает распределение воздушного потока через четыре направления, что удобно для равномерного охлаждения и обогрева помещений.

Устройство рассчитано на питание от сети 220-240 В с частотой 50 Гц и фазой 1. Для теплообмена используется хладагент R410A, а подключение осуществляется по трубопроводам жидкостной и газовой линий с указанными диаметрами. Воздухообмен по расходу воздуха имеет несколько режимов (диапазоны значений приведены в характеристиках модели), что позволяет подобрать подходящую интенсивность работы под конкретные условия эксплуатации.

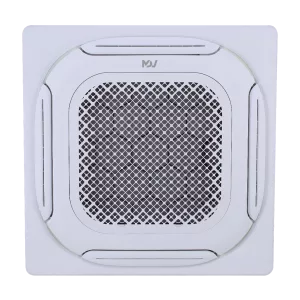

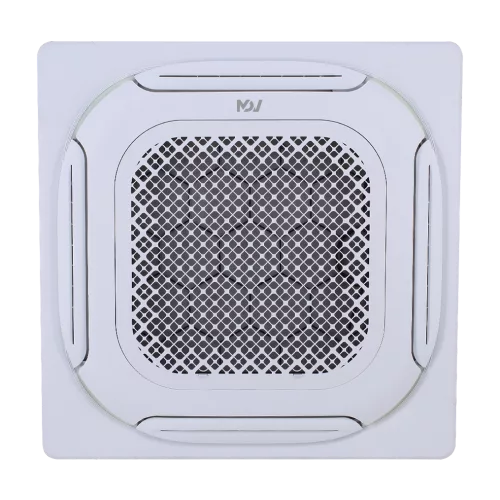

Ключевые конструктивные элементы включают сам внутренний блок и лицевую панель MDV-MBQ4-8PC. Габариты внутреннего блока и панели приведены отдельно, а также указаны размеры в упаковке для планирования транспортировки и хранения. Вес внутреннего блока и панели (нетто/брутто) помогает корректно подготовить монтаж и логистику объекта.

Ключевые особенности MDVI3-At12C4VR12D

• Назначение: внутренний кассетный четырёхпоточный блок для мини VRF-систем Atom (поколение V8).
• Тепловая производительность: холод 3,60 кВт, нагрев 4,00 кВт.
• Расход воздуха: 790/740/691/641/591/542/492 м³/ч (по режимам).
• Хладагент: R410A.
• Питание: 220-240 В / 50 Гц / 1 ф.
• Габариты внутреннего блока: 840 × 204 × 840 мм.
• Габариты панели: 950 × 53 × 950 мм.
• Подключение трубопроводов: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм; дренаж Ø 25 мм.

Применение

Кассетный внутренний блок MDV MDVI3-At12C4VR12D используется для охлаждения и обогрева помещений, где требуется распределение воздуха из потолочной зоны. Он подходит для коммерческих объектов и зданий с системами мини VRF, когда нужно обеспечить несколько направлений обдува из кассеты и сохранить аккуратный монтаж в подвесном потолке.

Модель применяется в проектах, где важны параметры трубопроводов и дренажа, согласованные с конкретной конфигурацией VRF-системы Atom (поколение V8), а также где необходимо учитывать габариты и массы внутреннего блока и панели при подготовке к монтажу и последующей эксплуатации.

Логистические параметры

• Размер внутреннего блока в упаковке: 940 × 250 × 940 мм.
• Размер панели в упаковке: 1030 × 95 × 1030 мм.
• Вес внутреннего блока (нетто/брутто): 18 / 20,8 кг.
• Вес панели (нетто/брутто): 5,6 / 8 кг.
