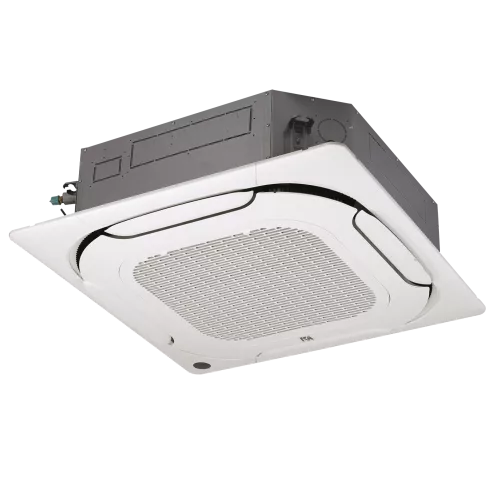

MDV MDV-D09Q4/N1-E(At) кассетный 4-поточный компактный внутренний блок Atom (МДВ)

Основная информация о Mini VRF-системе MDV Кассетном четырехпоточном компактном внутреннем блоке серии Atom MDV-D09Q4/N1-E(At)

Кассетный четырехпоточный компактный внутренний блок MDV-D09Q4/N1-E(At) используется в составе mini VRF-системы серии Atom. Формат «четыре потока» обеспечивает распределение воздуха по разным направлениям, а кассетная конструкция позволяет аккуратно интегрировать блок в подвесной потолок.

Модель рассчитана на работу с хладагентом R410A и подключение к сети 220-240 В при 50 Гц с однофазным питанием. В режиме охлаждения внутренняя система развивает холодопроизводительность 2,80 кВт, а в режиме нагрева обеспечивает теплопроизводительность 3,20 кВт. Расход воздуха составляет 764/638/554 м³/ч, а уровень шума находится на уровне 32/31/30 дБ(А).

Для обвязки предусмотрены трубные подключения жидкостной линии 6,35 (1/4) мм и газовой линии 12,7 (1/2) мм. Дренажный отвод имеет наружный диаметр 32 мм, что важно для корректной организации отвода конденсата.

Ключевые особенности MDV-D09Q4/N1-E(At)

• Равномерное распределение воздуха: четырехпоточный кассетный формат.
• Охлаждение и нагрев: 2,80 кВт (охлаждение) и 3,20 кВт (нагрев).
• Хладагент: R410A.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Воздушный поток: 764/638/554 м³/ч.
• Уровень шума: 32/31/30 дБ(А).
• Трасса и дренаж: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм; дренаж 32 мм.
• Габариты и масса: блок 840×230×840 мм, панель 950×70×950 мм; вес блока 21,5 / 26,7 кг, вес панели 5,8 / 7,9 кг.

Технические параметры

• Модель внутреннего блока: MDV-D09Q4/N1-E(At).
• Панель: MDV-MBQ4-01E.
• Потребляемая мощность: 0,08 кВт (охлаждение), 0,08 кВт (нагрев).
• Холодопроизводительность: 2,80 кВт.
• Теплопроизводительность: 3,20 кВт.
• Расход воздуха: 764/638/554 м³/ч.
• Шумовые характеристики: 32/31/30 дБ(А).
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Хладагент: R410A.
• Трубопроводы: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм.
• Дренаж: наружный диаметр отвода дренажа 32 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 955×260×955 мм.
• Размер панели в упаковке: 1035×89×1035 мм.
• Вес в упаковке: внутренний блок 26,7 кг, панель 7,9 кг.

Упаковка и маркировка

Комплектуется внутренним блоком и панелью. Для транспортировки предусмотрены габариты упаковки: внутренний блок 955×260×955 мм, панель 1035×89×1035 мм.

Совместимость

Устройство относится к внутренним блокам mini VRF-систем серии Atom и работает с хладагентом R410A.

Монтаж и подключение

Кассетный внутренний блок устанавливается в подвесной потолок с учетом габаритов внутреннего блока 840×230×840 мм и панели 950×70×950 мм. Подключение хладопроводов выполняется с учетом диаметров жидкостной линии 6,35 (1/4) мм и газовой линии 12,7 (1/2) мм. Для дренажа подбирается отвод с наружным диаметром 32 мм.

Применение

MDV-D09Q4/N1-E(At) применяют для кондиционирования помещений, где требуется кассетная четырехпоточная подача воздуха и аккуратное размещение в межпотолочном пространстве. Модель подходит для офисных помещений, торговых зон, переговорных и других объектов, где важны производительность по воздуху и контролируемый уровень шума.

Совместимость с mini VRF-системой серии Atom и работа на R410A позволяют использовать блок в единой системе климат-контроля с возможностью охлаждения и нагрева.
