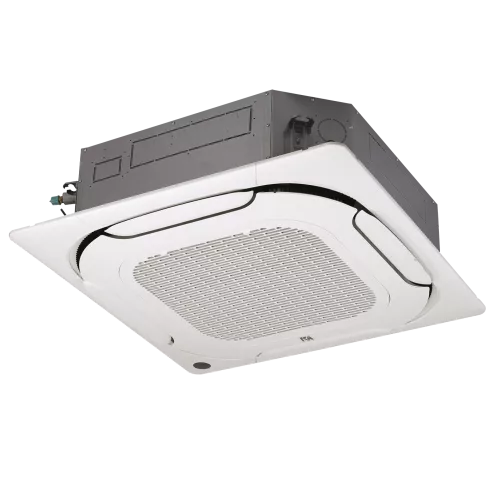

MDV MDV-D32Q4/N1-E(At) кассетный четырехпоточный внутренний блок Atom (Mini VRF) (МДВ)

Основная информация о Mini VRF-системе MDV Кассетном четырехпоточном компактном внутреннем блоке серии Atom MDV-D32Q4/N1-E(At)

Кассетный четырехпоточный внутренний блок Mini VRF-системы MDV Atom MDV-D32Q4/N1-E(At) предназначен для кондиционирования помещений с равномерным распределением воздуха по четырем направлениям. Компактная конструкция серии Atom рассчитана на установку в подвесной потолок и используется в составе VRF-системы для охлаждения и нагрева.

Воздушный поток формируется с расходом до 1332 м³/ч, а уровень шума в зависимости от режима составляет 43/39/38 дБ(A). Холодопроизводительность - 9,00 кВт, теплопроизводительность - 10,00 кВт. Номинальная потребляемая мощность составляет 0,14 кВт как в режиме охлаждения, так и в режиме нагрева.

Электропитание: 220-240 В, 50 Гц, 1 фаза. Для холодильного контура используется хладагент R410A. Для подключения жидкостной и газовой магистралей применяются трубки диаметром 9,53 мм (3/8) и 15,88 мм (5/8) соответственно. Наружный диаметр отвода дренажа - 32 мм. Размер внутреннего блока (Ш×В×Г): 840×300×840 мм.

Ключевые особенности MDV-D32Q4/N1-E(At)

• Четырехпоточное распределение: обдув по четырем направлениям.
• Охлаждение и нагрев: холодопроизводительность 9,00 кВт, теплопроизводительность 10,00 кВт.
• Производительность по воздуху: расход воздуха 1332 м³/ч.
• Компактные габариты: внутренний блок 840×300×840 мм.
• Уровень шума: 43/39/38 дБ(A) в режимах работы.
• Хладагент R410A: обеспечивает работу в контуре Mini VRF на R410A.

Технические параметры

• Модель внутреннего блока: MDV-D32Q4/N1-E(At).
• Панель: MDV-MBQ4-01E.
• Производительность: 9,00 кВт (охлаждение), 10,00 кВт (нагрев).
• Потребляемая мощность: 0,14 кВт (охлаждение), 0,14 кВт (нагрев).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Расход воздуха: 1332/1129/908 м³/ч.
• Шум: 43/39/38 дБ(A).
• Диаметры труб: жидкостная 9,53 мм (3/8), газовая 15,88 мм (5/8).
• Дренаж: наружный диаметр отвода 32 мм.

Логистические параметры

• Размеры внутреннего блока в упаковке: 955×330×955 мм.
• Размеры панели в упаковке: 1035×89×1035 мм.
• Масса: 28,7 / 34,1 кг (внутренний блок, нетто/брутто), 5,8 / 7,9 кг (панель, нетто/брутто).

Совместимость

Внутренний блок MDV-D32Q4/N1-E(At) предназначен для работы в составе Mini VRF-системы Atom серии MDV и подключается к соответствующим наружным блокам VRF-контура.

Монтаж и подключение

Установка выполняется в подвесной потолок с использованием штатных решений для кассетных четырехпоточных внутренних блоков. Для подключения холодильного контура используются трубные диаметры 9,53 мм (3/8) для жидкостной магистрали и 15,88 мм (5/8) для газовой магистрали. Для отвода конденсата предусмотрен патрубок дренажа с наружным диаметром 32 мм.

Упаковка и маркировка

Поставка включает внутренний блок и панель. Габариты и массы указаны по отдельности для внутреннего блока и панели и используются для планирования транспортировки и хранения.

Применение

Кассетный внутренний блок MDV-D32Q4/N1-E(At) применяется в Mini VRF-системах для помещений, где требуется аккуратное встраивание в потолочную конструкцию и равномерное распределение воздуха по четырем направлениям. Модель подходит для коммерческих и общественных пространств с расчетной тепловой нагрузкой под производительность 9,00 кВт (охлаждение) и 10,00 кВт (нагрев).

При проектировании учитывают расход воздуха, уровни шумности и параметры подключения магистралей. Для корректной эксплуатации важно обеспечить правильный монтаж и отвод конденсата по дренажной линии.
