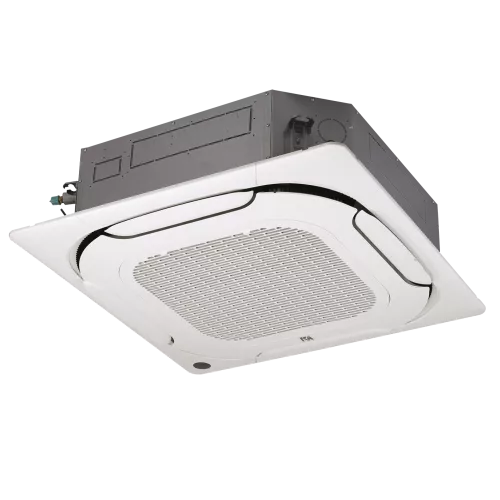

MDV MDV-D36Q4/N1-E(At) кассетный четырехпоточный внутренний блок Atom (Mini VRF) (МДВ)

Основная информация о Mini VRF-системе MDV Кассетном четырехпоточном компактном внутреннем блоке серии Atom MDV-D36Q4/N1-E(At)

Кассетный четырехпоточный внутренний блок Mini VRF-системы MDV Atom MDV-D36Q4/N1-E(At) предназначен для создания комфортных условий в помещениях за счет равномерного распределения воздуха по четырем направлениям. Модель компактного типа серии Atom рассчитана на монтаж в подвесной потолок и работает в составе VRF-системы, обеспечивая охлаждение и нагрев.

Воздушный поток поддерживается на расходе до 1651 м³/ч, а уровень шума в зависимости от режима составляет 45/42/40 дБ(A). Холодопроизводительность - 10,00 кВт, теплопроизводительность - 11,10 кВт. Номинальная потребляемая мощность соответствует 0,17 кВт в режиме охлаждения и 0,17 кВт в режиме нагрева.

Электропитание: 220-240 В, 50 Гц, 1 фаза. Холодильный контур работает на хладагенте R410A. Для подключения магистралей используются трубки диаметром 9,53 мм (3/8) для жидкостной линии и 15,88 мм (5/8) для газовой линии. Наружный диаметр отвода дренажа - 32 мм. Размер внутреннего блока (Ш×В×Г): 840×300×840 мм.

Ключевые особенности MDV-D36Q4/N1-E(At)

• Четырехпоточное распределение: обдув в четырех направлениях.
• Охлаждение и нагрев: холодопроизводительность 10,00 кВт, теплопроизводительность 11,10 кВт.
• Производительность по воздуху: расход воздуха 1651 м³/ч.
• Компактная кассетная конструкция: габариты внутреннего блока 840×300×840 мм.
• Уровень шума: 45/42/40 дБ(A) в режимах работы.
• Хладагент R410A: работа в VRF-контуре на R410A.

Технические параметры

• Модель внутреннего блока: MDV-D36Q4/N1-E(At).
• Панель: MDV-MBQ4-01E.
• Производительность: 10,00 кВт (охлаждение), 11,10 кВт (нагрев).
• Потребляемая мощность: 0,17 кВт (охлаждение), 0,17 кВт (нагрев).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Расход воздуха: 1651/1304/1127 м³/ч.
• Шум: 45/42/40 дБ(A).
• Диаметры труб: жидкостная 9,53 мм (3/8), газовая 15,88 мм (5/8).
• Дренаж: наружный диаметр отвода 32 мм.

Логистические параметры

• Размеры внутреннего блока в упаковке: 955×330×955 мм.
• Размеры панели в упаковке: 1035×89×1035 мм.
• Масса: 28,7 / 34,1 кг (внутренний блок, нетто/брутто), 5,8 / 7,9 кг (панель, нетто/брутто).

Совместимость

Внутренний блок MDV-D36Q4/N1-E(At) предназначен для работы в составе Mini VRF-системы Atom серии MDV и подключается к соответствующим наружным блокам VRF-контура.

Монтаж и подключение

Установка выполняется в подвесной потолок с использованием штатных решений для кассетных четырехпоточных внутренних блоков. Для подключения холодильного контура используются трубные диаметры 9,53 мм (3/8) для жидкостной магистрали и 15,88 мм (5/8) для газовой магистрали. Для отвода конденсата предусмотрен патрубок дренажа с наружным диаметром 32 мм.

Упаковка и маркировка

Поставка включает внутренний блок и панель. Габариты и массы указаны по отдельности для внутреннего блока и панели и используются для планирования транспортировки и хранения.

Применение

Кассетный внутренний блок MDV-D36Q4/N1-E(At) подходит для VRF-проектов помещений, где требуется компактное встраивание и эффективное распределение воздуха по четырем направлениям. Модель применяется в составе Mini VRF-систем и используется для охлаждения и нагрева по расчетной производительности 10,00 кВт (охлаждение) и 11,10 кВт (нагрев).

При подборе конфигурации учитывают расход воздуха и уровни шумности, а также параметры подключения и дренажа. Для корректной эксплуатации важны правильный монтаж магистралей и отвод конденсата.
