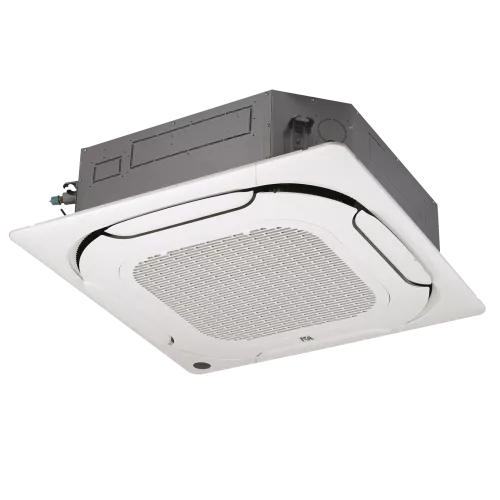

MDV MDV-D48Q4/N1-E(At) кассетный четырехпоточный внутренний блок Atom mini VRF (МДВ)

Основная информация о MDV Кассетном четырехпоточном внутреннем блоке mini VRF серии Atom MDV-D48Q4/N1-E(At)

MDV-D48Q4/N1-E(At) — кассетный четырехпоточный внутренний блок mini VRF серии Atom, предназначенный для работы в составе мультизональной VRF-системы. Оборудование выполнено в кассетном варианте для монтажа в подвесной потолок и обеспечивает распределение воздушного потока по четырем направлениям. В комплекте предусмотрена декоративная панель MDV-MBQ4-01E, которая позволяет сформировать аккуратный интерьерный финиш.

Модель обеспечивает холодопроизводительность 14,00 кВт и теплопроизводительность 16,00 кВт. Питание — 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность составляет 0,18 кВт в режиме охлаждения и 0,18 кВт в режиме нагрева. Расход воздуха по ступеням — 1658/1335/1130 м³/ч, а уровень шума варьируется от 46 до 39 дБ(А).

Для холодильного контура используется хладагент R410A. Диаметр жидкостной трубы — 9,53 мм (3/8), диаметр газовой трубы — 15,88 мм (5/8). Дренажный отвод имеет наружный диаметр 32 мм. Габариты внутреннего блока — 840×300×840 мм, вес внутреннего блока (нетто/брутто) — 30,9/36,3 кг, панели — 5,8/7,9 кг.

Ключевые особенности MDV-D48Q4/N1-E(At)

• Четырехпоточное распределение воздуха: расход воздуха 1658/1335/1130 м³/ч.
• Производительность на охлаждение и нагрев: 14,00 кВт (охлаждение) и 16,00 кВт (нагрев).
• Электропитание и потребление: 220-240 В, 50 Гц, 1 фаза; 0,18 кВт (охлаждение) и 0,18 кВт (нагрев).
• Низкий уровень шума: 46/41/39 дБ(А).
• Хладагент: R410A.
• Трубные присоединения: жидкостная 9,53 мм (3/8), газовая 15,88 мм (5/8); дренаж 32 мм.
• Габариты и масса: 840×300×840 мм; вес 30,9/36,3 кг и панели 5,8/7,9 кг.
• Комплект с декоративной панелью: панель MDV-MBQ4-01E.

Технические параметры

• Модель внутреннего блока: MDV-D48Q4/N1-E(At).
• Декоративная панель: MDV-MBQ4-01E.
• Холодопроизводительность: 14,00 кВт.
• Теплопроизводительность: 16,00 кВт.
• Расход воздуха: 1658/1335/1130 м³/ч.
• Уровень шума: 46/41/39 дБ(А).
• Электропитание: 220-240/50/1.
• Номинальная потребляемая мощность: 0,18 кВт (охлаждение), 0,18 кВт (нагрев).
• Тип хладагента: R410A.
• Диаметр жидкостной линии: 9,53 мм (3/8).
• Диаметр газовой линии: 15,88 мм (5/8).
• Диаметр дренажного отвода: 32 мм.

Логистические параметры

• Габариты внутреннего блока (Ш×В×Г): 840×300×840 мм.
• Габариты панели (Ш×В×Г): 950×70×950 мм.
• Габариты внутреннего блока в упаковке (Ш×В×Г): 955×330×955 мм.
• Габариты панели в упаковке (Ш×В×Г): 1035×89×1035 мм.
• Вес внутреннего блока (нетто/брутто): 30,9 / 36,3 кг.
• Вес панели (нетто/брутто): 5,8 / 7,9 кг.

Применение

MDV-D48Q4/N1-E(At) используется в проектах, где требуется внутренний кассетный блок для обслуживания помещений в составе mini VRF-системы Atom. Такой формат подходит для офисных пространств, торговых объектов и общественных зон, где важно организовать централизованное кондиционирование и равномерное распределение воздуха.

Монтаж выполняется в подвесной потолок с подключением к VRF-контуру через холодильные трубопроводы жидкой и газовой линий, а также через дренажный отвод для отвода конденсата. Модель работает на хладагенте R410A в рамках общих режимов охлаждения/нагрева системы.

Монтаж и подключение

Кассетный внутренний блок устанавливается в монтажный проем подвесного потолка с учетом габаритов корпуса и панели. Подключение трубопроводов выполняется по указанным диаметрам, дренаж — через отвод диаметром 32 мм.

Условия эксплуатации

• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Используемый хладагент: R410A.
