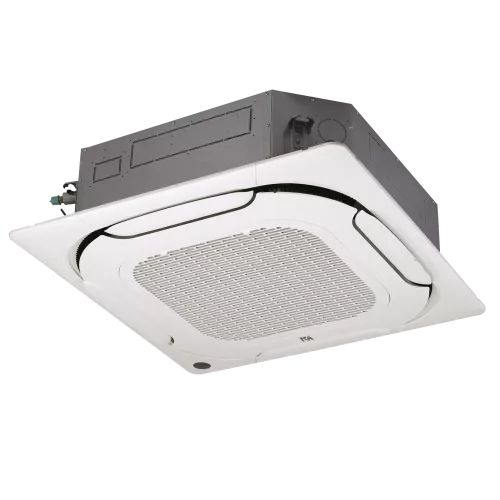

MDV MDV-D40Q4/N1-E(At) кассетный четырехпоточный внутренний блок Atom mini VRF (МДВ)

Основная информация о MDV Кассетном четырехпоточном внутреннем блоке mini VRF серии Atom MDV-D40Q4/N1-E(At)

MDV-D40Q4/N1-E(At) — кассетный четырехпоточный внутренний блок mini VRF серии Atom, рассчитанный на подключение к мультизональной VRF-системе и равномерную подачу воздуха по четырем направлениям. Модель выполнена в компактном кассетном форм-факторе и комплектуется декоративной панелью MDV-MBQ4-01E, что позволяет аккуратно интегрировать оборудование в подвесной потолок.

Внутренний блок обеспечивает холодопроизводительность 11,20 кВт и теплопроизводительность 12,50 кВт, при питании от сети 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность составляет 0,17 кВт как в режиме охлаждения, так и в режиме нагрева. Расход воздуха по ступеням составляет 1651/1304/1127 м³/ч, а уровень шума варьируется от 45 до 40 дБ(А) в зависимости от режима.

Для холодильного контура используется хладагент R410A. Присоединение труб выполняется по жидкостной линии диаметром 9,53 мм (3/8) и по газовой линии диаметром 15,88 мм (5/8). Дренажный отвод имеет наружный диаметр 32 мм. Габариты внутреннего блока — 840×300×840 мм, масса внутреннего блока (нетто/брутто) — 28,7/34,1 кг, панели (нетто/брутто) — 5,8/7,9 кг.

Ключевые особенности MDV-D40Q4/N1-E(At)

• Четырехпоточное распределение воздуха: равномерная подача по четырем направлениям, расход воздуха 1651/1304/1127 м³/ч.
• Производительность на охлаждение и нагрев: 11,20 кВт (охлаждение) и 12,50 кВт (нагрев).
• Питание и потребление: 220-240 В, 50 Гц, 1 фаза; номинальная потребляемая мощность 0,17 кВт (охлаждение) и 0,17 кВт (нагрев).
• Уровень шума: 45/42/40 дБ(А) в зависимости от режима.
• Хладагент: R410A.
• Трубные присоединения: жидкостная линия 9,53 мм (3/8), газовая линия 15,88 мм (5/8); дренажный отвод 32 мм.
• Габариты и масса: 840×300×840 мм; вес внутреннего блока 28,7/34,1 кг и панели 5,8/7,9 кг.
• Комплект с декоративной панелью: панель MDV-MBQ4-01E.

Технические параметры

• Модель внутреннего блока: MDV-D40Q4/N1-E(At).
• Декоративная панель: MDV-MBQ4-01E.
• Холодопроизводительность: 11,20 кВт.
• Теплопроизводительность: 12,50 кВт.
• Расход воздуха: 1651/1304/1127 м³/ч.
• Уровень шума: 45/42/40 дБ(А).
• Электропитание: 220-240/50/1.
• Номинальная потребляемая мощность: 0,17 кВт (охлаждение), 0,17 кВт (нагрев).
• Тип хладагента: R410A.
• Диаметр жидкостной трубы: 9,53 мм (3/8).
• Диаметр газовой трубы: 15,88 мм (5/8).
• Диаметр дренажного отвода: 32 мм.

Логистические параметры

• Размер внутреннего блока (Ш×В×Г): 840×300×840 мм.
• Размер панели (Ш×В×Г): 950×70×950 мм.
• Размер внутреннего блока в упаковке (Ш×В×Г): 955×330×955 мм.
• Размер панели в упаковке (Ш×В×Г): 1035×89×1035 мм.
• Вес внутреннего блока (нетто/брутто): 28,7 / 34,1 кг.
• Вес панели (нетто/брутто): 5,8 / 7,9 кг.

Применение

MDV-D40Q4/N1-E(At) применяется как внутренний блок для организации кондиционирования в помещениях, где используется мини VRF-система Atom: офисы, торговые залы, общественные и административные помещения. Кассетное исполнение позволяет встроить оборудование в подвесной потолок и распределять воздушный поток сразу по четырем направлениям.

Оборудование предназначено для работы в составе VRF-контура с хладагентом R410A и подключается к совместимому наружному модулю/системе через холодильные трубопроводы жидкой и газовой линий, а также через дренажный отвод. Подбор режима охлаждения и нагрева выполняется в рамках общей VRF-управляющей логики системы.

Монтаж и подключение

Монтаж выполняется в подвесной потолок с учетом габаритов внутреннего блока и декоративной панели. Подключение к холодильному контуру производится по жидкостной и газовой линиям указанного диаметра, а слив конденсата осуществляется через дренажный отвод 32 мм.

Условия эксплуатации

• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Используемый хладагент: R410A.
