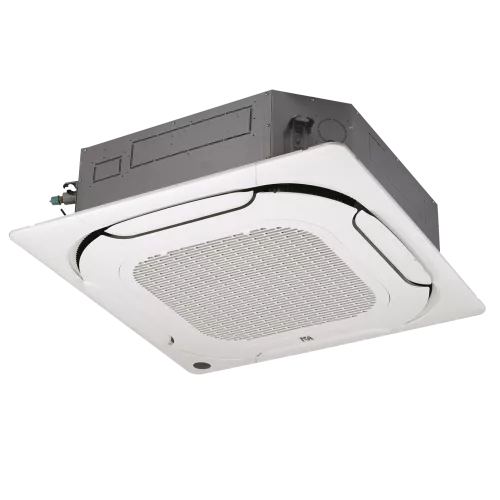

MDV MDV-D12Q4/N1-E(At) кассетный 4-поточный компактный внутренний блок Atom (МДВ)

Основная информация о Mini VRF-системе MDV Кассетном четырехпоточном компактном внутреннем блоке серии Atom MDV-D12Q4/N1-E(At)

Кассетный четырехпоточный компактный внутренний блок MDV-D12Q4/N1-E(At) предназначен для комплектации mini VRF-системы серии Atom. Четырехпоточная подача обеспечивает распределение воздушного потока по нескольким направлениям, а конструкция кассетного типа помогает разместить внутренний блок в подвесном потолке.

Модель работает с хладагентом R410A и питается от сети 220-240 В, 50 Гц, однофазное подключение. В режиме охлаждения холодопроизводительность составляет 3,60 кВт, а в режиме нагрева теплопроизводительность - 4,00 кВт. Расход воздуха - 764/638/554 м³/ч, уровень шума - 32/31/30 дБ(А).

Подключение хладопроводов выполняется через трубные линии с диаметрами 6,35 (1/4) мм (жидкостная) и 12,7 (1/2) мм (газовая). Дренажный отвод имеет наружный диаметр 32 мм, что учитывают при организации отвода конденсата во время работы.

Ключевые особенности MDV-D12Q4/N1-E(At)

• Подача воздуха: кассетный четырехпоточный формат.
• Охлаждение и нагрев: 3,60 кВт (охлаждение) и 4,00 кВт (нагрев).
• Хладагент: R410A.
• Питание: 220-240 В / 50 Гц / 1 фаза.
• Воздушный поток: 764/638/554 м³/ч.
• Шум: 32/31/30 дБ(А).
• Трасса и дренаж: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм; дренаж 32 мм.
• Габариты и масса: блок 840×230×840 мм, панель 950×70×950 мм; вес блока 21,5 / 26,7 кг, вес панели 5,8 / 7,9 кг.

Технические параметры

• Модель внутреннего блока: MDV-D12Q4/N1-E(At).
• Панель: MDV-MBQ4-01E.
• Потребляемая мощность: 0,08 кВт (охлаждение), 0,08 кВт (нагрев).
• Холодопроизводительность: 3,60 кВт.
• Теплопроизводительность: 4,00 кВт.
• Расход воздуха: 764/638/554 м³/ч.
• Шумовые характеристики: 32/31/30 дБ(А).
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Хладагент: R410A.
• Трубопроводы: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм.
• Дренаж: наружный диаметр отвода дренажа 32 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 955×260×955 мм.
• Размер панели в упаковке: 1035×89×1035 мм.
• Вес в упаковке: внутренний блок 26,7 кг, панель 7,9 кг.

Упаковка и маркировка

Комплект поставки включает внутренний блок и панель. Для перевозки предусмотрены габариты упаковки: внутренний блок 955×260×955 мм, панель 1035×89×1035 мм.

Совместимость

Внутренний блок MDV-D12Q4/N1-E(At) относится к мини VRF-системам серии Atom и работает с хладагентом R410A.

Монтаж и подключение

Монтаж выполняется в подвесной потолок с учетом размеров внутреннего блока 840×230×840 мм и панели 950×70×950 мм. Для обвязки используются хладопроводы с диаметрами 6,35 (1/4) мм (жидкостная линия) и 12,7 (1/2) мм (газовая линия). Дренажный отвод подбирается под наружный диаметр 32 мм.

Применение

MDV-D12Q4/N1-E(At) используют для кондиционирования помещений, где нужна кассетная четырехпоточная подача и точная установка внутри подвесного потолка. Модель подходит для офисных пространств, торговых объектов, переговорных комнат и других зон, где важны производительность по воздуху и приемлемый уровень шума.

Питание 220-240 В / 50 Гц / 1 фаза и работа на R410A позволяют эксплуатировать блок в составе mini VRF-систем Atom с функцией охлаждения и нагрева.
