Артикул: MDVO-AtC36V2R1D(C)
В наличии

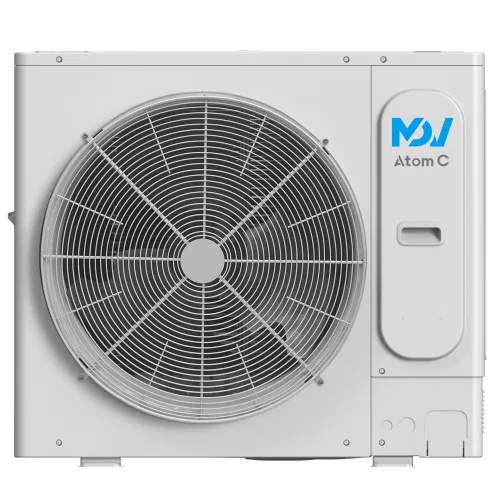

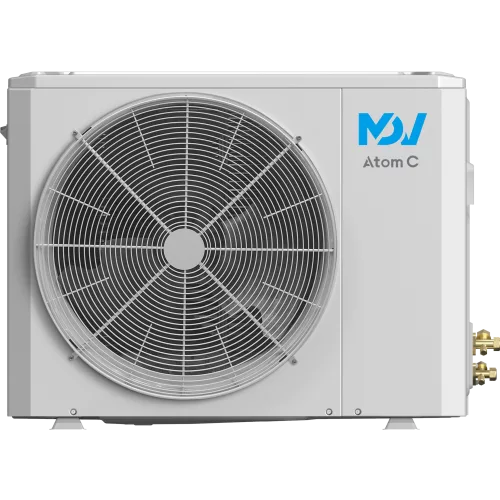

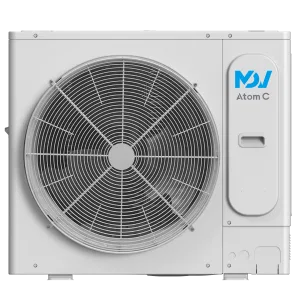

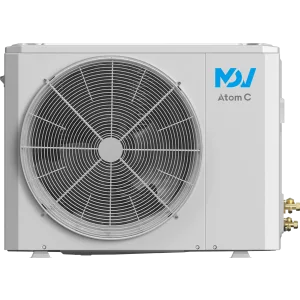

MDV MDVO-AtC36V2R1D(C) mini VRF наружный блок Atom Cold (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о mini VRF-системе MDV наружном блоке Atom Cold MDVO-AtC36V2R1D(C)
Mini VRF-система MDV с наружным блоком серии Atom Cold модели MDVO-AtC36V2R1D(C) предназначена для индивидуальной установки и работы в составе мини-VRF конфигурации. Узел рассчитан на подключение внутренних блоков в рамках допустимых ограничений и обеспечивает холодоснабжение с учетом параметров хладагента и трасс.
Наружный блок использует технологию DC инвертер: компрессор и мотор вентилятора выполнены по DC инвертерной схеме. Расширение хладагента осуществляется электронным расширительным вентилем. Тип хладагента: R410A. Холодопроизводительность наружного блока составляет 10,00 кВт, а номинальная потребляемая мощность при охлаждении - 2,55 кВт. Коэффициент энергоэффективности EER равен 3,92. Уровень шума: 52 дБ(A).
Параметры трасс включают диаметры жидкостной трубы 9,52 мм и газовой трубы 15,9 мм. Общая длина труб: актуальная 90 м, эквивалентная 50 м. Длина прямого участка (L) - 45 м, эквивалентная длина труб (L) - 50 м. Максимальный перепад по высоте между внутренними блоками - 10 м. Между внутренним и наружным блоками допускается перепад 20 м в варианте, когда наружный блок выше, и 20 м, когда наружный блок ниже. Допустимый рабочий диапазон наружных температур при охлаждении составляет -15...+55 °C.
Заводская заправка хладагента: 1,56 кг. Размеры наружного блока: 910×712×345 мм. Вес: 48,5 кг (нетто) и 52,5 кг (брутто). В упаковке габариты составляют 1048×810×485 мм.
Ключевые особенности MDVO-AtC36V2R1D(C)
- Модель наружного блока: MDVO-AtC36V2R1D(C).
- Тип установки: индивидуальная установка.
- Холодопроизводительность: 10,00 кВт.
- Питание: 220-240 В / 50 Гц / 1 фаза.
- Инверторная технология: DC инвертер (компрессор и мотор вентилятора).
- Расширительное устройство: электронный расширительный вентиль.
- Хладагент: R410A, заводская заправка 1,56 кг.
- Температурный диапазон при охлаждении: -15...+55 °C.
- Подключение внутренних блоков: максимум 1~6, суммарная мощность 50~130%.
- Уровень шума: 52 дБ(A).
Технические параметры
Основные электрические и энергетические параметры наружного блока: номинальная потребляемая мощность (охлаждение) 2,55 кВт и коэффициент энергоэффективности EER 3,92. Конструктивные элементы компрессорно-вентиляторного узла включают 1 компрессор и 1 мотор вентилятора. Рабочие параметры трасс задают максимально допустимые длины труб и перепады высоты при монтаже.
- Компрессоры: 1 (DC инвертер).
- Моторы вентиляторов: 1 (DC инвертер).
- Эквивалентная длина от рефнета до удаленного внутреннего блока: 20 м.
- Габариты наружного блока: 910×712×345 мм.
Логистические параметры
Для планирования поставки и размещения учитывают массу и габариты. Вес наружного блока: 48,5 кг (нетто) и 52,5 кг (брутто). Размер в упаковке: 1048×810×485 мм. Габариты наружного блока: 910×712×345 мм.
Применение
Наружный блок MDVO-AtC36V2R1D(C) используют в мини VRF-системах MDV для охлаждения помещений, когда требуется подключение нескольких внутренних блоков к одному наружному узлу. Поддерживаемая схема подключения: максимум 1~6 внутренних блоков при суммарной мощности 50~130%.
При проектировании учитывают длины и эквивалентные длины труб, а также допускаемые перепады высоты между внутренними и наружными блоками. Допустимый рабочий диапазон наружных температур при охлаждении составляет -15...+55 °C, поэтому изделие можно применять в установках, где наружный блок эксплуатируется в указанном климатическом интервале.
Технические характеристики MDVO-AtC36V2R1D(C)
Воздушный поток и шум
- Уровень шума
- 52 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-AtC36V2R1D(C)
Назначение и классификация
- Диапазон суммарной мощности внутренних блоков
- 50~130%
- Максимальное количество внутренних блоков
- 1~6
- Тип установки
- Индивидуальная установка
Питание и электрические параметры
- Потребляемая мощность (охлаждение)
- 2,55 кВт
- Электропитание
- 220-240 В / 50 Гц / 1 фаза
Размеры и масса
- Вес наружного блока (нетто/брутто)
- 48,5 / 52,5 кг
- Габариты наружного блока (Ш×В×Г)
- 910×712×345 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,9 мм
- Диаметр жидкостной трубы
- 9,52 мм
- Длина труб (L) актуальная
- 45 м
- Длина труб (L) эквивалентная
- 50 м
- Общая длина труб (актуальная)
- 90 м
- Перепад высоты между внутренним и наружным блоками (наружный выше)
- 20 м
- Перепад высоты между внутренним и наружным блоками (наружный ниже)
- 20 м
- Перепад высоты между внутренними блоками
- 10 м
- Эквивалентная длина от рефнета до удаленного внутреннего блока
- 20 м
Упаковка и количество
- Размер в упаковке (Ш×В×Г)
- 1048×810×485 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Расширительное устройство
- Электронный расширительный вентиль
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур при охлаждении
- -15...+55 °C
Характеристики охлаждения и нагрева
- Холодопроизводительность
- 10,00 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 1,56 кг
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,92
