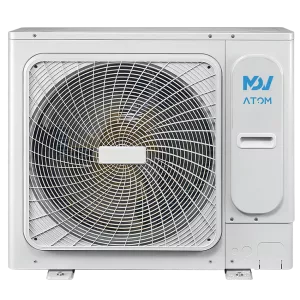

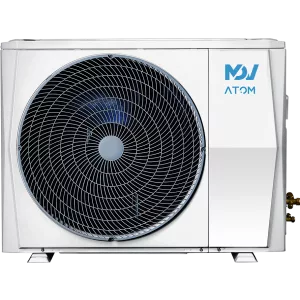

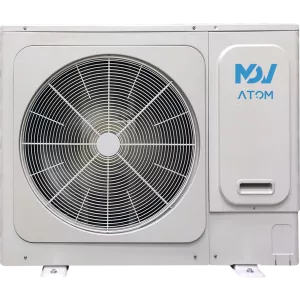

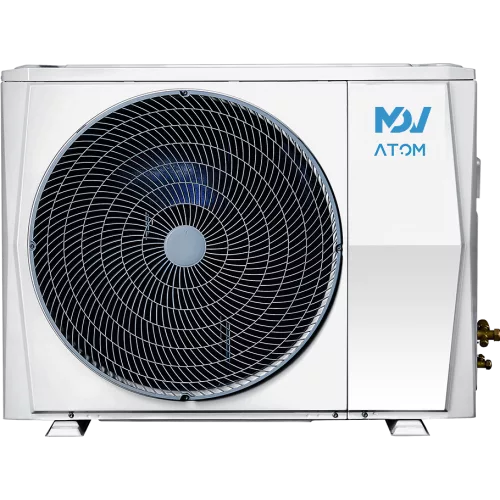

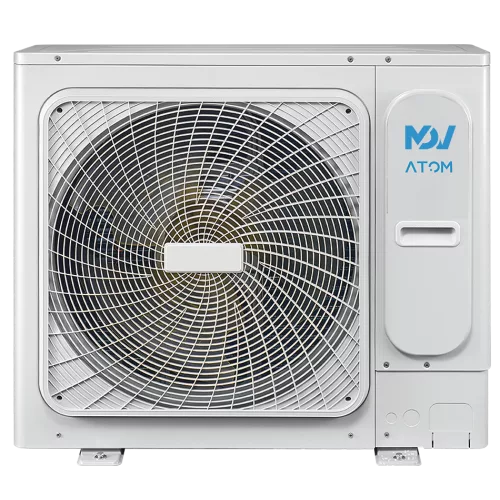

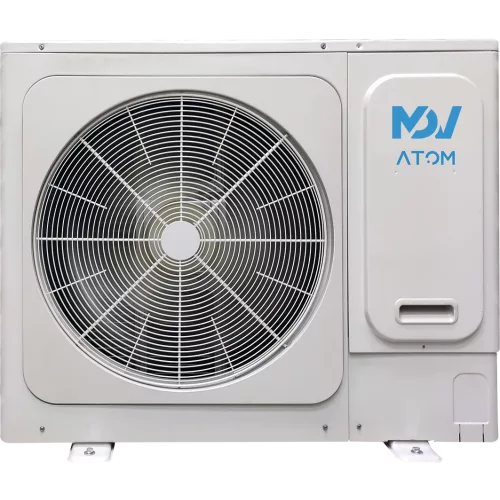

MDV MDV-V12WDHN1(At) Mini VRF Atom наружный блок (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о Mini VRF-системе Atom наружного блока MDV-V12WDHN1(At)
Наружный блок Mini VRF-системы MDV серии Atom (модель MDV-V12WDHN1(At)) предназначен для индивидуальной установки и работы в составе мультизональных систем с подключением нескольких внутренних блоков. Блок использует инверторное управление и электронный расширительный вентиль, что помогает поддерживать заданные параметры в широком диапазоне нагрузок.
Модель рассчитана на охлаждение и нагрев. Холодопроизводительность составляет 3,50 кВт, теплопроизводительность - 3,80 кВт. Для питания предусмотрена сеть 220-240 В с частотой 50 Гц и однофазным подключением. Номинальные потребляемые мощности: 0,94 кВт в режиме охлаждения и 0,88 кВт в режиме нагрева. Расход воздуха составляет 2500 м³/ч, а уровень шума - 53 дБ(А).
Для циркуляции хладагента применяется R410A, а заводская заправка составляет 1,45 кг. Допустимые условия работы по наружной температуре при охлаждении находятся в диапазоне -15*(-5)...+55 °C, при нагреве - -15...+27 °C. Габариты наружного блока - 795×555×365 мм, масса нетто/брутто - 35 / 38,5 кг.
Ключевые особенности MDV-V12WDHN1(At)
- Инверторное управление: DC инвертер компрессора и DC инвертер типа мотора вентилятора.
- Электронный расширительный вентиль: поддержка регулирования через электронный расширительный вентиль.
- Подключение внутренних блоков: максимальное количество подключаемых внутренних блоков 1 ~ 3.
- Тепло- и холодопроизводительность: 3,80 кВт на нагрев и 3,50 кВт на охлаждение.
- Показатели энергоэффективности: EER 3,71 и COP 4,43.
- Хладагент и заправка: R410A, заводская заправка 1,45 кг.
- Воздухообмен и шум: расход воздуха 2500 м³/ч и уровень шума 53 дБ(А).
Технические параметры
- Питание: 220-240/50/1 (В/Гц/Ф).
- Номинальный потребляемый ток: 10,0 А.
- Рекомендуемый автомат защиты: 16 А.
- Потребляемая мощность: 0,94 кВт (охлаждение) и 0,88 кВт (нагрев).
- Суммарная мощность подключаемых внутренних блоков: 45 ~ 130%.
- Диаметры труб: жидкостная 6,35 мм (дюйм), газовая 12,7 мм (дюйм).
- Протяженность трассы: общая длина труб 50 м, длина труб (L) 25 м, эквивалентная длина 30 м.
- Перепад по высоте: между внутренними блоками до 10 м, между внутренним и наружным блоком (наружный блок выше) до 10 м, (наружный блок ниже) до 10 м.
Эксплуатационные параметры
- Рабочий диапазон температур: охлаждение -15*(-5)...+55 °C, нагрев -15...+27 °C.
- Тип компрессора: DC инвертер, количество компрессоров 1.
- Тип вентилятора: DC инвертер, количество моторов вентилятора 1.
- Количество подключаемых блоков: 1 ~ 3 внутренних блока.
Логистические параметры
- Размеры наружного блока: 795×555×365 мм (Ш×В×Г).
- Размеры в упаковке: 915×610×420 мм (Ш×В×Г).
- Масса: 35 / 38,5 кг (нетто/брутто).
Применение
Наружный блок MDV-V12WDHN1(At) подходит для создания систем кондиционирования и обогрева в жилых и коммерческих помещениях, где требуется подключение нескольких внутренних блоков к одной наружной части. Модель применяется в составе Mini VRF-систем Atom для поддержания комфортного микроклимата в зонах с разными сценариями работы.
Устройство рассчитано на работу в режиме охлаждения и нагрева, а характеристики трассы и допустимые перепады по высоте позволяют проектировать разводку фреоновых магистралей в типовых схемах монтажа. Корпус и параметры блока оптимальны для установки наружного модуля в составе VRF-комплекса.
Технические характеристики MDV-V12WDHN1(At)
Воздушный поток и шум
- Расход воздуха
- 2500 м³/ч
- Уровень шума
- 53 дБ(А)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V12WDHN1(At)
Монтажные электрические параметры
- Рекомендуемый автомат
- 16 А
Назначение и классификация
- Внутренние блоки (макс.)
- 1 ~ 3
- Суммарная мощность внутренних блоков
- 45 ~ 130%
- Тип установки
- Индивидуальная установка
Питание и электрические параметры
- Максимальный потребляемый ток
- 10,0 А
- Питание
- 220-240/50/1 (В/Гц/Ф)
- Потребляемая мощность (нагрев)
- 0,88 кВт
- Потребляемая мощность (охлаждение)
- 0,94 кВт
Размеры и масса
- Габариты наружного блока (Ш×В×Г)
- 795×555×365 мм
- Диаметр газовой трубы
- 12,7 мм (дюйм)
- Диаметр жидкостной трубы
- 6,35 мм (дюйм)
- Масса (нетто/брутто)
- 35 / 38,5 кг
Размеры и монтажные ограничения
- Перепад по высоте (внутренние блоки)
- 10 м
- Перепад по высоте (внутренний - наружный, наружный выше)
- 10 м
- Перепад по высоте (внутренний - наружный, наружный ниже)
- 10 м
Трасса и монтажные ограничения
- Длина труб (L), актуальная
- 25 м
- Длина труб (L), эквивалентная
- 30 м
- Общая длина труб, актуальная
- 50 м
Упаковка и количество
- Габариты в упаковке (Ш×В×Г)
- 915×610×420 мм
Управление и компрессор
- Вентиляторы (кол-во)
- 1
- Компрессоры (кол-во)
- 1
- Расширительное устройство
- Электронный расширительный вентиль
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (нагрев)
- -15...+27 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15*(-5)...+55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 3,80 кВт
- Холодопроизводительность
- 3,50 кВт
Хладагент и заправка
- Заводская заправка
- 1,45 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 4,43
- EER
- 3,71
Характеристики
- Эквивалентная длина труб от первого рефнета до самого удаленного внутреннего блока, м
- 20
