Артикул: MDVO-AtC56V2R1D(C)
В наличии

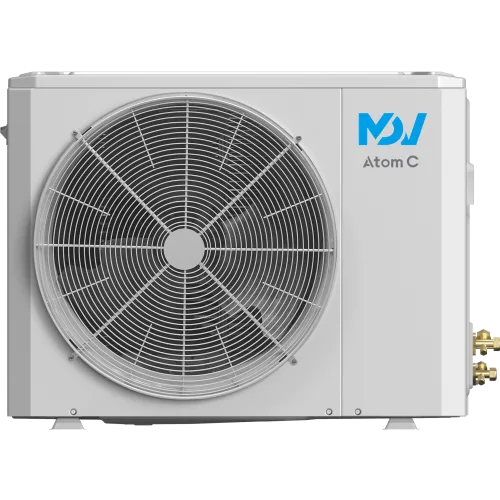

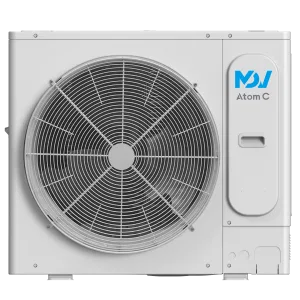

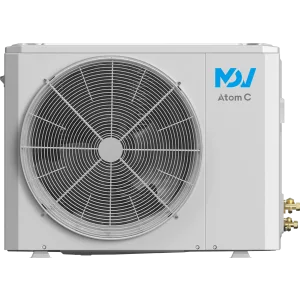

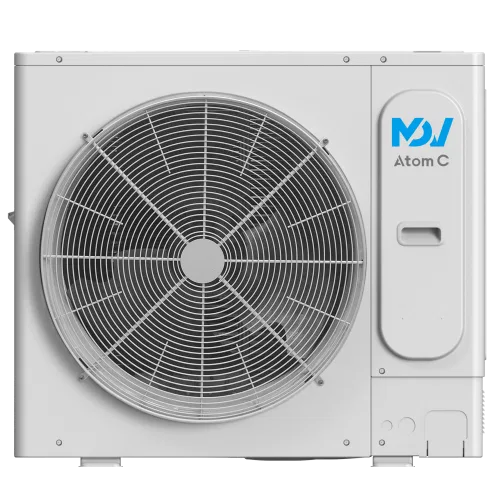

MDV MDVO-AtC56V2R1D(C) наружный блок Atom Cold mini VRF (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV Mini VRF-системе Atom Cold MDVO-AtC56V2R1D(C) (наружный блок)
Наружный блок MDV MDVO-AtC56V2R1D(C) входит в линейку mini VRF-систем Atom Cold и предназначен для индивидуальной установки. Модель построена на DC-инверторной технологии: компрессор и мотор вентилятора используют DC инвертор, благодаря чему система поддерживает охлаждение в заданных эксплуатационных режимах и работает с плавным регулированием.
Холодопроизводительность составляет 16,00 кВт. Электропитание — 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (охлаждение) равна 4,80 кВт, коэффициент энергоэффективности EER — 3,33. Уровень шума наружного блока — 56 дБ(A). В конструкции предусмотрен 1 компрессор и 1 мотор вентилятора. Расширительное устройство реализовано как электронный расширительный вентиль.
Для работы применяется хладагент R410A, заводская заправка — 2,45 кг. Диаметр жидкостной трубы — 9,52 мм (дюйм), диаметр газовой трубы — 15,9 мм (дюйм). Общая актуальная длина труб составляет 130 м, длина труб (L) — 60 м, эквивалентная длина труб — 70 м. Максимальный перепад по высоте между внутренними блоками — 10 м. Между внутренним и наружным блоками предусмотрены предельные значения перепада: до 30 м при расположении наружного блока выше и до 20 м при расположении наружного блока ниже. Эквивалентная длина труб от первого рефнета до самого удаленного внутреннего блока — 20 м. Максимальное количество подключаемых внутренних блоков — 1~9, суммарная мощность подключаемых внутренних блоков — 50~130%.
Ключевые особенности MDVO-AtC56V2R1D(C)
- DC инверторное управление: компрессор и вентилятор на DC инверторе.
- Холодопроизводительность: 16,00 кВт.
- Электропитание: 220-240 В, 50 Гц, 1 фаза.
- Потребляемая мощность и эффективность: 4,80 кВт, EER 3,33.
- Уровень шума: 56 дБ(A).
- Хладагент и заправка: R410A, 2,45 кг.
- Трасса трубопроводов: общая длина 130 м, длина L 60 м, эквивалентная 70 м.
- Подключение внутренних блоков: до 1~9 блоков, суммарная мощность 50~130%.
Технические параметры
- Тип установки: индивидуальной установки.
- Расширительное устройство: электронный расширительный вентиль.
- Рабочий диапазон наружных температур (охлаждение): -15...+55 °C.
- Диаметры труб: жидкостная 9,52 мм (дюйм), газовая 15,9 мм (дюйм).
- Перепады по высоте: между внутренними блоками до 10 м; между внутренним и наружным блоком до 30 м (наружный выше) или до 20 м (наружный ниже).
Размеры и масса
- Габариты наружного блока: 950 × 840 × 360 мм.
- Габариты в упаковке: 1025 × 950 × 510 мм.
- Вес: 69 кг (нетто) / 80,5 кг (брутто).
Логистические параметры
- Масса упаковки: 80,5 кг (брутто), 69 кг (нетто).
- Размер упаковки: 1025 × 950 × 510 мм.
Монтаж и подключение
Наружный блок MDVO-AtC56V2R1D(C) рассчитан на работу в составе mini VRF-системы с подключением нескольких внутренних блоков. Максимальное количество внутренних блоков — 1~9, а суммарная мощность подключаемых внутренних блоков должна находиться в диапазоне 50~130%.
При проектировании трассы учитывайте общую длину труб 130 м, фактическую длину L — 60 м и эквивалентную длину — 70 м. Эквивалентная длина труб от первого рефнета до удаленного внутреннего блока — 20 м. Максимальные перепады по высоте составляют 10 м между внутренними блоками и до 30 м между внутренним и наружным блоком при варианте, когда наружный блок расположен выше, либо до 20 м при варианте, когда наружный блок расположен ниже.
Применение
Наружный блок MDV MDVO-AtC56V2R1D(C) применяется для охлаждения помещений в составе Atom Cold mini VRF-систем. Модель предназначена для конфигураций с несколькими внутренними блоками и рассчитана на монтаж трассы с соблюдением ограничений по длинам труб и перепадам высот.
Технические характеристики MDVO-AtC56V2R1D(C)
Воздушный поток и шум
- Уровень шума
- 56 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-AtC56V2R1D(C)
Назначение и классификация
- Макс. количество внутренних блоков
- 1~9
- Суммарная мощность внутренних блоков
- 50~130%
- Тип установки
- Индивидуальной установки
Питание и электрические параметры
- Номинальная потребляемая мощность (охлаждение)
- 4,80 кВт
- Электропитание
- 220-240 В / 50 Гц / 1 фаза
Размеры и масса
- Вес наружного блока (нетто/брутто)
- 69 / 80,5 кг
- Габариты наружного блока (Ш×В×Г)
- 950 × 840 × 360 мм
Размеры и монтажные ограничения
- Габариты в упаковке (Ш×В×Г)
- 1025 × 950 × 510 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Расширительное устройство
- Электронный расширительный вентиль
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение)
- -15...+55 °C
Хладагент и заправка
- Заводская заправка хладагента
- 2,45 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,33
Характеристики
- Диаметр газовой трубы
- 15,9 мм (дюйм)
- Диаметр жидкостной трубы
- 9,52 мм (дюйм)
- Длина труб (L)
- 60 м
- Макс. перепад по высоте между внутренними блоками
- 10 м
- Макс. перепад: наружный блок выше
- 30 м
- Макс. перепад: наружный блок ниже
- 20 м
- Общая длина труб
- 130 м
- Холодопроизводительность
- 16,00 кВт
- Эквивалентная длина до удаленного внутреннего блока
- 20 м
- Эквивалентная длина труб
- 70 м
