Артикул: MDVO-AtC48V2R1D(C)
В наличии

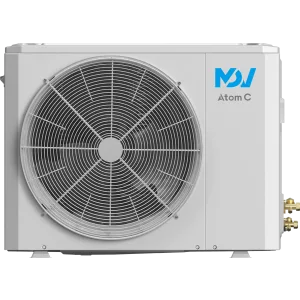

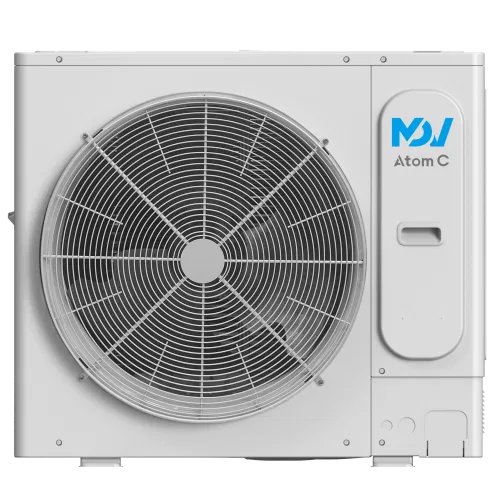

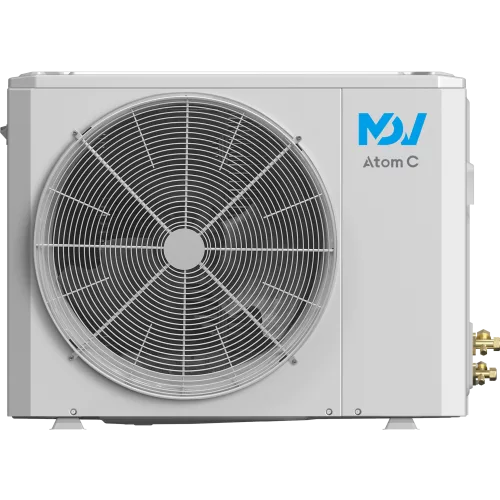

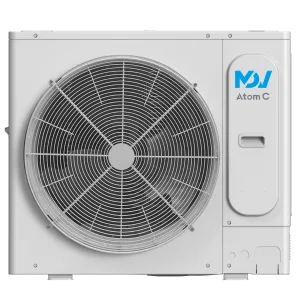

MDV MDVO-AtC48V2R1D(C) наружный блок Atom Cold mini VRF (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV Mini VRF-системе Atom Cold MDVO-AtC48V2R1D(C) (наружный блок)
Наружный блок MDV MDVO-AtC48V2R1D(C) предназначен для работы в составе mini VRF-систем серии Atom Cold. Модель относится к индивидуальной установке и оснащается DC-инверторными узлами: компрессор и мотор вентилятора работают по принципу DC инвертора, поддерживая стабильный режим охлаждения и регулировку производительности.
Холодопроизводительность составляет 14,00 кВт. Питание наружного блока — 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (охлаждение) равна 3,88 кВт, а коэффициент энергоэффективности EER — 3,61. Уровень шума при работе — 56 дБ(A). В конструкции предусмотрен 1 компрессор и 1 мотор вентилятора, а расширительное устройство выполнено в виде электронного расширительного вентиля.
В качестве рабочего хладагента используется R410A, а заводская заправка составляет 2,35 кг. Для подключения применяются трубы с диаметром жидкостной линии 9,52 мм (дюйм) и газовой линии 15,9 мм (дюйм). Общая актуальная длина труб — 130 м, длина по факту (L) — 60 м, эквивалентная длина — 70 м. Максимальный перепад по высоте между внутренними блоками — 10 м. Между внутренним и наружным блоками (наружный блок выше) допустим перепад до 30 м, (наружный блок ниже) — до 20 м. Эквивалентная длина труб от первого рефнета до самого удаленного внутреннего блока — 20 м. Максимальное количество подключаемых внутренних блоков — 1~8, суммарная мощность подключаемых внутренних блоков — 50~130%.
Ключевые особенности MDVO-AtC48V2R1D(C)
- DC инверторное управление: компрессор и мотор вентилятора с DC инвертором.
- Холодопроизводительность: 14,00 кВт.
- Питание: 220-240 В, 50 Гц, 1 фаза.
- Энергоэффективность: номинальная мощность 3,88 кВт и EER 3,61.
- Уровень шума: 56 дБ(A).
- Хладагент и заправка: R410A, 2,35 кг.
- Трасса трубопроводов: общая длина 130 м, длина L 60 м, эквивалентная 70 м.
- Подключение внутренних блоков: до 1~8 блоков, суммарная мощность 50~130%.
Технические параметры
- Тип установки: индивидуальной установки.
- Расширительное устройство: электронный расширительный вентиль.
- Рабочий диапазон наружных температур (охлаждение): -15...+55 °C.
- Диаметры труб: жидкостная 9,52 мм (дюйм), газовая 15,9 мм (дюйм).
- Перепады по высоте: между внутренними блоками до 10 м; между внутренним и наружным до 30 м (наружный выше) или до 20 м (наружный ниже).
Размеры и масса
- Габариты наружного блока: 950 × 840 × 360 мм.
- Габариты в упаковке: 1025 × 950 × 510 мм.
- Вес: 63 кг (нетто) / 74,5 кг (брутто).
Логистические параметры
- Масса упаковки: 74,5 кг (брутто), 63 кг (нетто).
- Размер упаковки: 1025 × 950 × 510 мм.
Монтаж и подключение
Наружный блок MDVO-AtC48V2R1D(C) предназначен для подключения нескольких внутренних блоков в составе мини VRF-системы. Максимальное количество внутренних блоков — 1~8, а суммарная мощность подключаемых внутренних блоков должна находиться в диапазоне 50~130%.
При монтаже трассы учитываются ограничения по длинам труб и перепадам высот: общая длина труб составляет 130 м, фактическая длина L — 60 м, эквивалентная длина — 70 м. Эквивалентная длина до удаленного внутреннего блока — 20 м. Перепад между внутренними блоками — до 10 м, между внутренним и наружным блоком — до 30 м при расположении наружного выше либо до 20 м при расположении наружного ниже.
Применение
Наружный блок MDV MDVO-AtC48V2R1D(C) применяется в системах охлаждения помещений и используется как часть mini VRF-контура Atom Cold. Модель рассчитана на конфигурации с несколькими внутренними блоками, когда требуется соблюдение допустимых параметров трассы и подключение в пределах 1~8 внутренних блоков.
Технические характеристики MDVO-AtC48V2R1D(C)
Воздушный поток и шум
- Уровень шума
- 56 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-AtC48V2R1D(C)
Назначение и классификация
- Макс. количество внутренних блоков
- 1~8
- Суммарная мощность внутренних блоков
- 50~130%
- Тип установки
- Индивидуальной установки
Питание и электрические параметры
- Номинальная потребляемая мощность (охлаждение)
- 3,88 кВт
- Электропитание
- 220-240 В / 50 Гц / 1 фаза
Размеры и масса
- Вес наружного блока (нетто/брутто)
- 63 / 74,5 кг
- Габариты наружного блока (Ш×В×Г)
- 950 × 840 × 360 мм
Размеры и монтажные ограничения
- Габариты в упаковке (Ш×В×Г)
- 1025 × 950 × 510 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Расширительное устройство
- Электронный расширительный вентиль
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение)
- -15...+55 °C
Хладагент и заправка
- Заводская заправка хладагента
- 2,35 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,61
Характеристики
- Диаметр газовой трубы
- 15,9 мм (дюйм)
- Диаметр жидкостной трубы
- 9,52 мм (дюйм)
- Длина труб (L)
- 60 м
- Макс. перепад по высоте между внутренними блоками
- 10 м
- Макс. перепад: наружный блок выше
- 30 м
- Макс. перепад: наружный блок ниже
- 20 м
- Общая длина труб
- 130 м
- Холодопроизводительность
- 14,00 кВт
- Эквивалентная длина до удаленного внутреннего блока
- 20 м
- Эквивалентная длина труб
- 70 м
