Артикул: MDVO-AtC60V2R1D(C)
В наличии

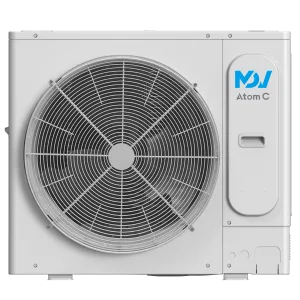

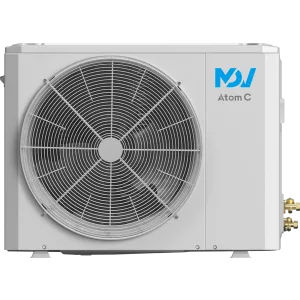

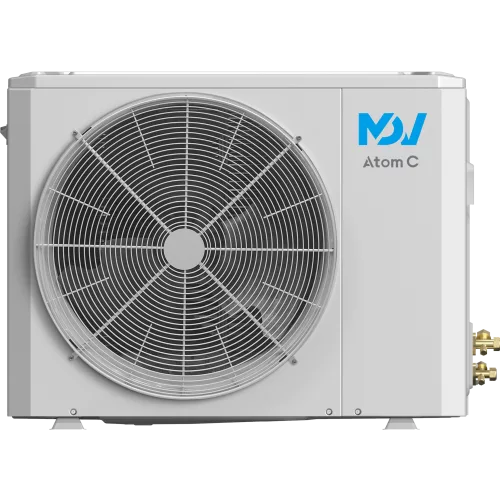

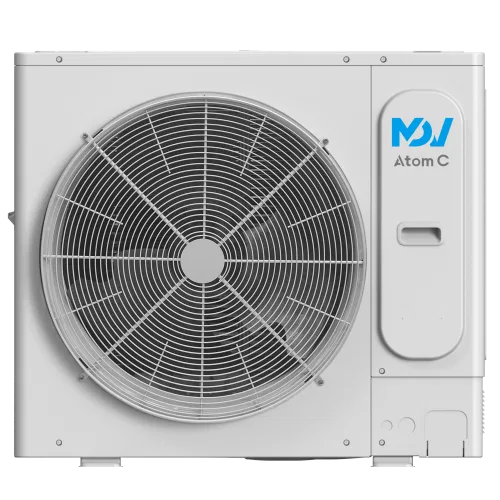

MDV MDVO-AtC60V2R1D(C) наружный блок Mini VRF Atom Cold (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о наружном блоке Mini VRF-системы MDV Atom Cold MDVO-AtC60V2R1D(C)
Наружный блок Mini VRF-системы MDV Atom Cold MDVO-AtC60V2R1D(C) предназначен для работы в составе мини-мультизональной VRF-системы и установки в режиме индивидуальной конфигурации под подключение внутренних блоков. Модель рассчитана на работу с хладагентом R410A и использует инверторную схему управления на базе DC инвертерного компрессора, благодаря чему обеспечивается точное регулирование параметров в зависимости от нагрузки.
Охлаждающая холодопроизводительность составляет 17,50 кВт. Электропитание - 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность в режиме охлаждения - 5,20 кВт, а коэффициент энергоэффективности EER - 3,37. Для эксплуатации предусмотрен рабочий диапазон наружных температур при охлаждении от -15 до +55 °C.
Наружный блок допускает подключение 1-9 внутренних блоков, суммарная мощность подключаемых внутренних блоков - в диапазоне 50-130%. Для хладотрассы указаны актуальная общая длина труб до 130 м, длина труб (L) до 60 м и эквивалентная длина до 70 м. Также заданы ограничения по перепаду высот между внутренними блоками (до 10 м) и между внутренним и наружным блоком: при расположении наружного блока выше - до 30 м, при расположении наружного блока ниже - до 20 м. Уровень шума составляет 57 дБ(A>.
Ключевые особенности MDVO-AtC60V2R1D(C)
- Инверторное управление: DC инвертерный компрессор и DC инвертерный мотор вентилятора.
- Хладагент R410A: заводская заправка хладагента 2,85 кг.
- Подключение внутренних блоков: 1-9 внутренних блоков, суммарная мощность 50-130%.
- Холодопроизводительность: 17,50 кВт.
- Электропитание: 220-240 В, 50 Гц, 1 фаза.
- Рабочие температуры: -15 ... +55 °C (охлаждение).
- Геометрия и шум: 950×840×360 мм, уровень шума 57 дБ(A).
Технические параметры
- Охлаждение: холодопроизводительность 17,50 кВт.
- Энергоэффективность: EER 3,37.
- Потребляемая мощность: 5,20 кВт (охлаждение).
- Тип компрессора: DC инвертер, количество компрессоров 1.
- Вентиляция: количество моторов вентилятора 1, тип мотора - DC инвертер.
- Расширительное устройство: электронный расширительный вентиль.
- Диаметры труб: жидкостная 9,52 мм (3/8), газовая 15,9 мм (5/8).
- Трасса и длины: общая длина труб 130 м (актуальная), L 60 м (актуальная), 70 м (эквивалентная).
- Перепады высот: между внутренними блоками до 10 м; между внутренним и наружным блоком до 30 м (наружный блок выше) и до 20 м (наружный блок ниже).
- Эквивалентная длина: до 20 м от первого рефнета до самого удаленного внутреннего блока.
Логистические параметры
- Размеры наружного блока: 950×840×360 мм.
- Габариты в упаковке: 1025×950×510 мм.
- Вес: 70 кг (нетто) / 81,5 кг (брутто).
Применение
Наружный блок MDVO-AtC60V2R1D(C) используется в составе Mini VRF-системы для охлаждения помещений с поддержкой раздельного управления подключенными внутренними блоками. Модель подходит для проектов, где требуется организовать мультизональное кондиционирование с подключением нескольких внутренних блоков к одному наружному модулю, а также для случаев, когда допустимы заданные ограничения по перепадам высот и протяженности магистралей.
Совместимость
Наружный блок рассчитан на подключение внутренних блоков в конфигурации 1-9 блоков. При проектировании учитываются суммарные ограничения по мощности подключаемых внутренних блоков (50-130%) и допустимые параметры хладотрассы: общая длина, эквивалентная длина и перепады высот.
Технические характеристики MDVO-AtC60V2R1D(C)
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-AtC60V2R1D(C)
Назначение и классификация
- Диапазон подключаемых внутренних блоков
- 1 ... 9
- Максимальное количество подключаемых внутренних блоков
- 1~9
- Суммарная мощность подключаемых внутренних блоков
- 50 ... 130%
- Тип
- Индивидуальная установка
Питание и электрические параметры
- Номинальная потребляемая мощность (охлаждение), кВт
- 5,20
- Потребляемая мощность (охлаждение)
- 5,20 кВт
- Электропитание
- 220-240 В / 50 Гц / 1 фаза
- Электропитание, В/Гц/Ф
- 220-240/50/1
Размеры и масса
- Вес (нетто/брутто)
- 70 / 81,5 кг
- Размеры (Ш×В×Г)
- 950 × 840 × 360 мм
Трасса и монтажные ограничения
- Длина труб L (актуальная)
- до 60 м
- Общая длина труб (актуальная)
- до 130 м
- Перепад высот внутренний - наружный (наружный выше)
- до 30 м
- Перепад высот внутренний - наружный (наружный ниже)
- до 20 м
- Перепад высот между внутренними блоками
- до 10 м
- Эквивалентная длина до удаленного блока
- до 20 м (от первого рефнета)
- Эквивалентная длина труб
- до 70 м
Упаковка и количество
- Размеры в упаковке (Ш×В×Г)
- 1025 × 950 × 510 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Компрессор
- DC инвертер, количество 1
- Мотор вентилятора
- DC инвертер, количество 1
- Расширительное устройство
- Электронный расширительный вентиль
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон температур (охлаждение)
- -15 ... +55 °C
Характеристики охлаждения и нагрева
- Холодопроизводительность
- 17,50 кВт
Хладагент и заправка
- Заводская заправка хладагента, кг
- 2,85
- Заправка хладагента
- 2,85 кг
- Тип хладагента
- R410A
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,37
- Энергоэффективность (EER)
- 3,37
Характеристики
- Вес наружного блока (нетто/брутто), кг
- 70 / 81,5
- Диаметр газовой трубы
- 15,9 мм (5/8)
- Диаметр газовой трубы, мм (дюйм)
- 15,9
- Диаметр жидкостной трубы
- 9,52 мм (3/8)
- Диаметр жидкостной трубы, мм (дюйм)
- 9,52
- Длина труб (L), актуальная, м
- 60
- Длина труб (L), эквивалентная, м
- 70
- Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше), м
- 30
- Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже), м
- 20
- Максимальный перепад по высоте между внутренними блоками, м
- 10
- Общая длина труб, актуальная, м
- 130
- Рабочий диапазон наружных температур при охлаждении, °C
- -15...+55
- Размер наружного блока (Ш×В×Г), мм
- 950×840×360
- Размер наружного блока в упаковке (Ш×В×Г), мм
- 1025×950×510
- Уровень шума
- 57 дБ(A)
- Уровень шума, дБ(A)
- 57
- Холодопроизводительность, кВт
- 17,50
- Эквивалентная длина труб от первого рефнета до самого удаленного внутреннего блока, м
- 20
