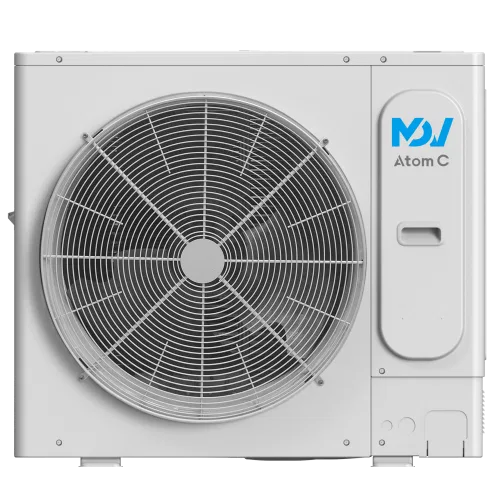

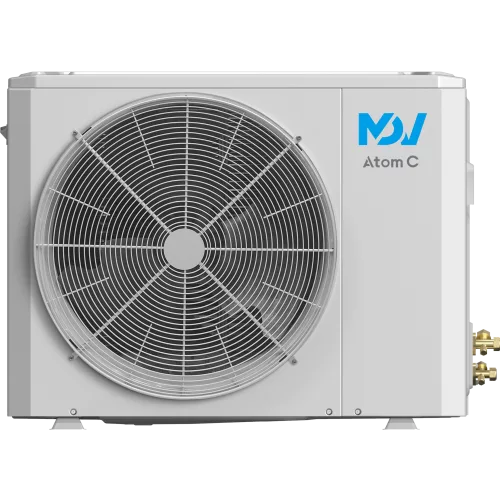

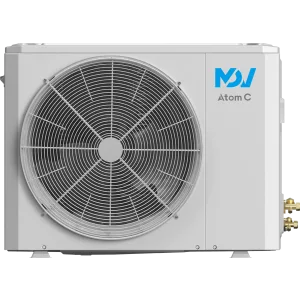

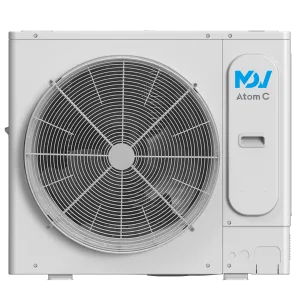

MDV MDVO-AtC42V2R1D(C) наружный блок Atom Cold mini VRF (МДВ)

Основная информация о MDV Mini VRF-системе Atom Cold MDVO-AtC42V2R1D(C) (наружный блок)

Наружный блок MDV MDVO-AtC42V2R1D(C) относится к mini VRF-системам серии Atom Cold и предназначен для индивидуальной установки. Модель выполнена на базе DC инверторного компрессора и DC-инверторного привода вентиляторов, что обеспечивает плавную регулировку работы системы и поддержку режимов охлаждения в широком диапазоне наружных температур.

Холодопроизводительность составляет 12,00 кВт. Для подключения используется электрическое питание 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (охлаждение) равна 3,87 кВт, а коэффициент энергоэффективности EER — 3,87. Уровень шума наружного блока составляет 54 дБ(A), а в конструкции предусмотрен 1 компрессор и 1 мотор вентилятора.

Система использует хладагент R410A. Заводская заправка хладагента — 1,85 кг. Для обвязки предусмотрены трубы: диаметр жидкостной линии 9,52 мм (дюйм), диаметр газовой линии 15,9 мм (дюйм). Общая актуальная длина труб составляет 90 м, длина по факту (L) — 45 м, эквивалентная длина — 50 м. Максимальный перепад по высоте между внутренними блоками — 10 м, между внутренним и наружным блоками (в зависимости от расположения наружного относительно внутренних) — до 20 м. Допустимая эквивалентная длина труб от первого рефнета до самого удаленного внутреннего блока — 20 м.

Ключевые особенности MDVO-AtC42V2R1D(C)

• DC инверторное управление: компрессор и мотор вентилятора с DC инвертором.
• Холодопроизводительность: 12,00 кВт.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Потребляемая мощность и энергоэффективность: 3,87 кВт и EER 3,87.
• Уровень шума: 54 дБ(A).
• Хладагент и заправка: R410A, заводская заправка 1,85 кг.
• Трубопровод и монтажные ограничения: общая длина труб 90 м, фактическая длина 45 м, эквивалентная 50 м, перепады высот до 10 м (между внутренними) и до 20 м (между внутренним и наружным блоком).
• Возможности по подключению: до 1~7 внутренних блоков, суммарная мощность подключаемых внутренних блоков 50~130%.

Технические параметры

• Тип установки: индивидуальной установки.
• Расширительное устройство: электронный расширительный вентиль.
• Тип компрессора: DC инвертер.
• Количество компрессоров: 1.
• Тип мотора вентилятора: DC инвертер.
• Количество моторов вентилятора: 1.
• Диаметры труб: жидкостная 9,52 мм (дюйм), газовая 15,9 мм (дюйм).
• Эксплуатация по температуре: рабочий диапазон наружных температур при охлаждении -15...+55 °C.

Размеры и масса

• Габариты наружного блока: 910 × 712 × 345 мм.
• Габариты в упаковке: 1048 × 810 × 485 мм.
• Вес: 51 кг (нетто) / 55 кг (брутто).

Логистические параметры

• Размер упаковки: 1048 × 810 × 485 мм.
• Масса упаковки: 55 кг (брутто), 51 кг (нетто).

Монтаж и подключение

Наружный блок MDVO-AtC42V2R1D(C) подключается в составе mini VRF-системы и рассчитан на работу с несколькими внутренними блоками. Допустимая суммарная мощность внутренних блоков составляет 50~130%, а максимальное количество подключаемых внутренних блоков — 1~7. При проектировании трасс и компоновке учитывайте фактическую и эквивалентную длину труб, а также предельные перепады по высоте между внутренними и наружным блоками.

Работы по прокладке трубопроводов выполняются с учетом диаметров жидкостной и газовой линий и ограничений по общей длине и длине L/эквивалентной длине. Расположение наружного блока относительно внутренних влияет на максимально допустимый перепад по высоте: он может достигать 20 м (при варианте с наружным блоком выше или ниже внутренних).

Применение

Наружный блок MDV MDVO-AtC42V2R1D(C) используется в составе мини VRF-систем Atom Cold для кондиционирования помещений с организацией охлаждения. Подходит для объектов, где требуется подключение нескольких внутренних блоков от одной наружной установки и необходима прокладка трассы с учетом допустимых длин и перепадов высот.
