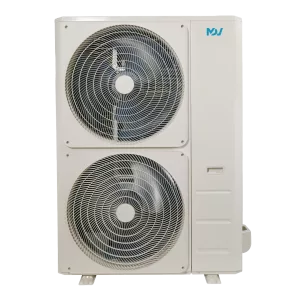

MDV MDCF-24HRN1/T-MBQ4-04B/MDOU3-24HN1 полноразмерная кассетная On/Off сплит-система (МДВ)
117 100 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о полноразмерной кассетной On/Off сплит-системе MDV MDCF-24HRN1/T-MBQ4-04B/MDOU3-24HN1

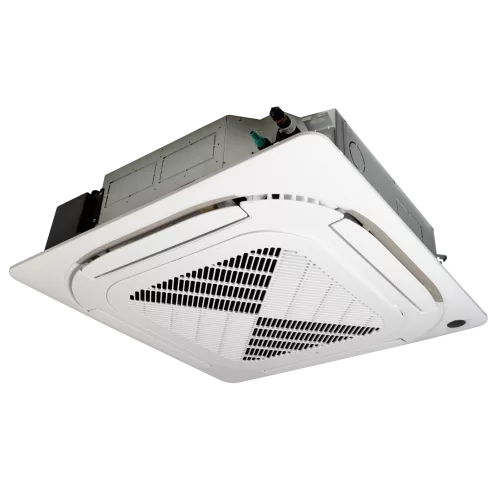

Полноразмерная кассетная On/Off сплит-система MDV серии MDCF собрана в комплектную модельную пару с панелью: внутренний блок MDCF-24HRN1, панель T-MBQ4-04B и наружный блок MDOU3-24HN1. Кассетный тип подходит для монтажа в подвесных потолках, когда требуется скрытая установка и распределение воздуха через воздухораспределительную панель.
Система предназначена для охлаждения и нагрева. Холодопроизводительность составляет 7,03 кВт, теплопроизводительность - 7,91 кВт. Электропитание: 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность при охлаждении - 2,50 кВт, при нагреве - 2,19 кВт; максимальная потребляемая мощность достигает 3,70 кВт.
В качестве хладагента используется R410A. Заводская заправка хладагента - 2,00 кг, дозаправка 30 г/м требуется при длине трубопровода более 5 м. Расход воздуха внутреннего блока составляет 820 - 1300 м³/ч, расход наружного блока - 3650 м³/ч. Уровень шума внутреннего блока - 37,5 / 40 / 45,5 дБ(А), наружного - 60,0 дБ(А).
Ключевые особенности MDCF-24HRN1/T-MBQ4-04B/MDOU3-24HN1
- Производительность: холод 7,03 кВт, нагрев 7,91 кВт.
- Питание: 220 - 240 В, 50 Гц, 1 фаза; номинальный ток охлаждение 11,3 А, нагрев 9,6 А.
- Энергоэффективность: EER 2,81 и COP 3,61.
- Компрессор: ротационный компрессор GMCC, модель KTG275V2VMP.
- Хладагент и заправка: R410A, заводская заправка 2,00 кг; дозаправка 30 г/м при трубопроводе более 5 м.
- Трубопроводы и дренаж: жидкостная 9,53(3/8), газовая 15,88(5/8); диаметр отвода дренажа 25 мм; высота подъема дренажной помпы 1000 мм.
- Трасса монтажа: максимальная длина труб 25 м, максимальный перепад высот 15 м.
- Рабочие температуры: охлаждение +18(-40)*...+43 °C, нагрев -7...+24 °C.
- Размеры и масса: внутренний блок 830×205×830 мм; наружный блок 890×673×342 мм; вес внутреннего 22,2 / 26,6 кг, наружного 53,9 / 57,0 кг.
Технические параметры
- Потребляемая мощность: охлаждение 2,50 кВт, нагрев 2,19 кВт; максимальная потребляемая мощность 3,70 кВт.
- Электрические нагрузки: максимальный потребляемый ток 18,0 А; пусковой ток 54,9 А.
- Кабели и сечения: кабель питания 3×2,5 мм²; межблочный кабель 6×1,5 + 2×1,5 мм²; подключение электропитания выполняется на наружный блок.
- Акустика: внутренний блок 37,5 / 40 / 45,5 дБ(А), наружный блок 60,0 дБ(А).
- Габариты панели: 950×55×950 мм.
Условия эксплуатации
- Наружная температура при охлаждении: +18(-40)*...+43 °C.
- Наружная температура при нагреве: -7...+24 °C.
Логистические параметры
- Размеры в упаковке: внутренний блок 910×250×910 мм; панель 1035×90×1035 мм; наружный блок 995×740×398 мм.
- Масса в упаковке: внутренний блок 22,2 / 26,6 кг; панель 6,0 / 9,0 кг; наружный блок 53,9 / 57,0 кг (нетто/брутто).
Применение
Полноразмерная кассетная On/Off сплит-система MDV MDCF-24HRN1/T-MBQ4-04B/MDOU3-24HN1 применяется для кондиционирования помещений с требованиями к скрытому монтажу. Кассетный внутренний блок и панель обеспечивают подачу воздуха через потолочное пространство и подходят для объектов, где важна эстетика и равномерность распределения воздушного потока.
Мощность 7,03 кВт по холоду и 7,91 кВт по теплу ориентирована на эффективную работу в помещениях среднего и увеличенного объема, при этом характеристики по расходу воздуха и допустимым наружным температурам помогают подобрать режим эксплуатации.
Технические характеристики MDCF-24HRN1 / T-MBQ4-04B / MDOU3-24HN1
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 820 - 1300 м³/ч
- Расход воздуха наружного блока
- 3650 м³/ч
- Уровень шума внутреннего блока
- 37,5 / 40 / 45,5 дБ(А)
- Уровень шума наружного блока
- 60,0 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 1000 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCF-24HRN1
- Модель наружного блока
- MDOU3-24HN1
- Модель панели
- T-MBQ4-04B
Монтажные электрические параметры
- Сечение кабеля питания
- 3×2,5 мм²
- Сечение межблочного кабеля
- 6×1,5 + 2×1,5 мм²
Питание и электрические параметры
- Входное питание
- 220 - 240 В, 50 Гц, 1 фаза
- Максимальный потребляемый ток
- 18,0 А
- Пусковой ток
- 54,9 А
- Ток при нагреве
- 9,6 А (номинальный)
- Ток при охлаждении
- 11,3 А (номинальный)
Размеры и масса
- Вес внутреннего блока
- 22,2 / 26,6 кг (нетто/брутто)
- Вес наружного блока
- 53,9 / 57,0 кг (нетто/брутто)
- Вес панели
- 6,0 / 9,0 кг (нетто/брутто)
- Габариты внутреннего блока
- 830×205×830 мм
- Габариты внутреннего блока в упаковке
- 910×250×910 мм
- Габариты наружного блока
- 890×673×342 мм
- Габариты наружного блока в упаковке
- 995×740×398 мм
- Габариты панели
- 950×55×950 мм
- Габариты панели в упаковке
- 1035×90×1035 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,88 (5/8) мм (дюйм)
- Диаметр жидкостной трубы
- 9,53 (3/8) мм (дюйм)
- Длина трассы
- Максимальная длина труб: 25 м
- Перепад высот
- Максимальный перепад высот: 15 м
- Подключение питания
- На наружный блок
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- KTG275V2VMP
- Тип компрессора
- Ротационный
Характеристики охлаждения и нагрева
- Максимальная потребляемая мощность
- 3,70 кВт
- Нагрев, мощность
- 2,19 кВт (номинальная потребляемая) / 7,91 кВт (теплопроизводительность)
- Охлаждение, мощность
- 2,50 кВт (номинальная потребляемая) / 7,03 кВт (холодопроизводительность)
- Рабочая температура при нагреве
- -7...+24 °C
- Рабочая температура при охлаждении
- +18(-40)*...+43 °C
Хладагент и заправка
- Заправка хладагента
- 2,00 кг (заводская); дозаправка 30 г/м при длине трубопровода более 5 м
- Хладагент
- R410A
Энергоэффективность
- Энергоэффективность COP
- 3,61
- Энергоэффективность EER
- 2,81
Характеристики
- Дозаправка (при длине трубопровода более 5 м), г/м
- 30
- Теплопроизводительность, кВт
- 7,91
