Артикул: MDCF-36HRN1 / T-MBQ4-04B / MDOU-36HN1-L
В наличии
MDV MDCF-36HRN1 / T-MBQ4-04B / MDOU-36HN1-L полноразмерная кассетная On/Off сплит-система (МДВ)
163 700 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о полноразмерной кассетной On/Off сплит-системе MDV MDCF-36HRN1 / T-MBQ4-04B / MDOU-36HN1-L
Полноразмерная кассетная On/Off сплит-система MDV (модельная пара внутренних и наружного блоков MDCF-36HRN1 / MDOU-36HN1-L) предназначена для стационарного кондиционирования помещений в режимах охлаждения и обогрева. Панель для внутреннего блока: T-MBQ4-04B.
Модель рассчитана на работу от трехфазной сети 380-415 В, 50 Гц. Для расчета энергопотребления используются коэффициенты энергоэффективности: EER в режиме охлаждения и COP в режиме нагрева. Производительность по холоду составляет 10,55 кВт, по теплу - 11,14 кВт. Номинальная потребляемая мощность (охлаждение) - 3,29 кВт, (нагрев) - 3,09 кВт, максимальная потребляемая мощность достигает 4,25 кВт.
Система обеспечивает высокую циркуляцию воздуха: расход воздуха внутреннего блока 1400 - 1960 м³/ч, наружного блока 3800 м³/ч. Уровни шума внутреннего блока составляют 45 / 48 / 52 дБ(А), наружного - 62,5 дБ(А). Для отвода конденсата предусмотрена встроенная дренажная помпа с высотой подъема 1000 мм.
Ключевые особенности MDCF-36HRN1 / T-MBQ4-04B / MDOU-36HN1-L
- Производительность охлаждения: 10,55 кВт.
- Производительность нагрева: 11,14 кВт.
- Работа в двух режимах: On/Off охлаждение и обогрев.
- Коэффициенты энергоэффективности: EER 3,21; COP 3,61.
- Хладагент: R410A, заводская заправка 2,85 кг; дозаправка 30 г/м при длине трубопровода более 5 м.
- Воздухообмен внутреннего блока: 1400 - 1960 м³/ч.
- Уровень шума: внутренний блок 45 / 48 / 52 дБ(А), наружный блок 62,5 дБ(А).
- Максимальная трасса: длина труб до 30 м, перепад высот до 20 м.
- Дренаж: встроенная помпа, высота подъема 1000 мм; диаметр отвода дренажа 25 мм.
Технические параметры
- Модели блоков: внутренний блок MDCF-36HRN1, наружный блок MDOU-36HN1-L; панель T-MBQ4-04B.
- Компрессор: GMCC, модель ATQ420Y1TMT; тип компрессора - ротационный.
- Электропитание: 380-415 В / 50 Гц / 3 фазы; подключение электропитания - наружный блок.
- Ток и пуск: номинальный потребляемый ток (охлаждение) 6,5 А; номинальный потребляемый ток (нагрев) 6,5 А; максимальный потребляемый ток 7,0 А; пусковой ток 36,0 А.
- Энергопотребление: номинальная потребляемая мощность (охлаждение) 3,29 кВт, (нагрев) 3,09 кВт; максимальная потребляемая мощность 4,25 кВт.
Монтаж и подключение
- Трубопроводы: жидкостная линия 9,53 мм (3/8), газовая линия 19,05 мм (3/4).
- Кабели: кабель питания 5х4,0 мм²; межблочный кабель 6х1,5 мм².
- Диапазоны рабочих температур: при охлаждении -25(-40*)...+43 °C; при нагреве -7...+24 °C.
- Ограничения по трассе: максимальная длина труб 30 м, максимальный перепад высот 20 м.
Логистические параметры

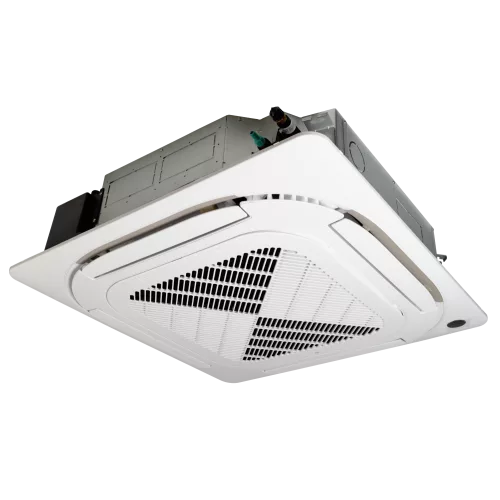

- Размер внутреннего блока: 830×245×830 мм.
- Размер панели: 950×55×950 мм.

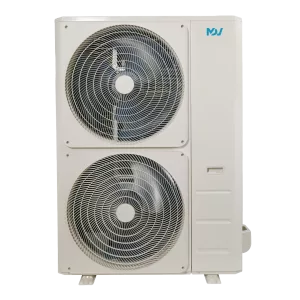

- Размер наружного блока: 946×810×410 мм.
- Габариты в упаковке: внутренний блок 910×290×910 мм, панель 1035×90×1035 мм, наружный блок 1090×875×500 мм.
- Масса: внутренний блок 26,1 / 30,4 кг, панель 6,0 / 9,0 кг, наружный блок 74,4 / 78,9 кг.
Условия эксплуатации
- Температура наружного воздуха: при охлаждении -25(-40*)...+43 °C; при нагреве -7...+24 °C.
Применение
Сплит-система используется для кондиционирования офисных и коммерческих помещений, а также объектов с потолочным размещением внутреннего блока. Благодаря полноразмерному кассетному форм-фактору прибор подходит для поддержания комфортной температуры в зонах, где требуется равномерное распределение воздуха по площади.
Модель работает в режиме охлаждения и обогрева, рассчитана на стационарную установку внутреннего блока с подключением к наружному блоку по межблочным трассам и организацию отвода конденсата через встроенную дренажную помпу.
Технические характеристики MDCF-36HRN1 / T-MBQ4-04B / MDOU-36HN1-L
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 1400 - 1960 м³/ч
- Расход воздуха наружного блока
- 3800 м³/ч
- Уровень шума внутреннего блока
- 45 / 48 / 52 дБ(А)
- Уровень шума наружного блока
- 62,5 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 1000 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCF-36HRN1
- Модель наружного блока
- MDOU-36HN1-L
- Модель панели
- T-MBQ4-04B
Монтажные электрические параметры
- Максимальный потребляемый ток
- 7,0 А
- Номинальный потребляемый ток (нагрев)
- 6,5 А
- Номинальный потребляемый ток (охлаждение)
- 6,5 А
- Пусковой ток
- 36,0 А
Питание и электрические параметры
- Входное питание
- 380-415 В / 50 Гц / 3 фазы
Размеры и масса
- Габариты внутреннего блока
- 830×245×830 мм
- Габариты внутреннего блока в упаковке
- 910×290×910 мм
- Габариты наружного блока
- 946×810×410 мм
- Габариты наружного блока в упаковке
- 1090×875×500 мм
- Габариты панели
- 950×55×950 мм
- Габариты панели в упаковке
- 1035×90×1035 мм
- Масса внутреннего блока
- 26,1 / 30,4 кг
- Масса наружного блока
- 74,4 / 78,9 кг
- Масса панели
- 6,0 / 9,0 кг
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 19,05 мм (3/4)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
- Кабель питания
- 5х4,0 мм²
- Максимальная длина трассы
- 30 м
- Максимальный перепад высот
- 20 м
- Межблочный кабель
- 6х1,5 мм²
- Подключение питания
- Подключение к наружному блоку
Управление и компрессор
- Компрессор (бренд)
- GMCC
- Модель компрессора
- ATQ420Y1TMT
- Тип компрессора
- Ротационный
Характеристики охлаждения и нагрева
- Рабочий диапазон температур (нагрев)
- -7...+24 °C
- Рабочий диапазон температур (охлаждение)
- -25(-40*)...+43 °C
Хладагент и заправка
- Дозаправка при длине трубопровода более 5 м
- 30 г/м
- Заправка хладагента (заводская)
- 2,85 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,61
- EER
- 3,21
Характеристики
- Максимальная потребляемая мощность
- 4,25 кВт
- Потребляемая мощность (нагрев)
- 3,09 кВт
- Потребляемая мощность (охлаждение)
- 3,29 кВт
- Теплопроизводительность
- 11,14 кВт
- Холодопроизводительность
- 10,55 кВт
