Артикул: MDCF-60HRN1 / T-MBQ4-04B / MDOU-60HN1-L
В наличии
MDV MDCF-60HRN1 / T-MBQ4-04B / MDOU-60HN1-L полноразмерная кассетная On/Off сплит-система (МДВ)
223 400 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о полноразмерной кассетной On/Off сплит-системе MDV MDCF-60HRN1 / T-MBQ4-04B / MDOU-60HN1-L

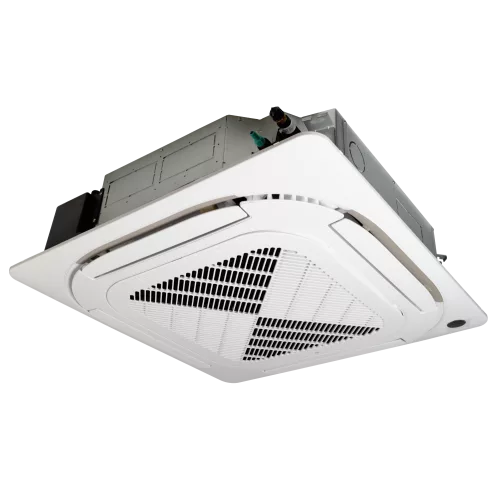

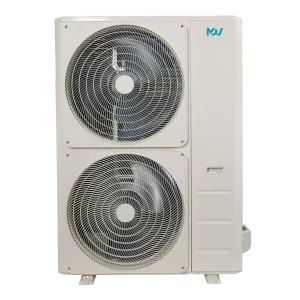

Полноразмерная кассетная On/Off сплит-система MDV предназначена для стационарного кондиционирования помещений и поддержания комфортной температуры в режимах охлаждения и обогрева. В составе модели: внутренний блок MDCF-60HRN1, панель T-MBQ4-04B и наружный блок MDOU-60HN1-L.
Модель обеспечивает холодопроизводительность 16,12 кВт и теплопроизводительность 17,88 кВт. Энергопотребление в номинальных режимах составляет: 6,27 кВт (охлаждение) и 5,80 кВт (нагрев). Коэффициенты энергоэффективности: EER 2,57 и COP 3,08. Максимальная потребляемая мощность достигает 7,50 кВт.
Электропитание - трехфазное 380-415 В, 50 Гц. Номинальный потребляемый ток (охлаждение) - 11,0 А, (нагрев) - 10,2 А; максимальный потребляемый ток - 12,6 А; пусковой ток - 73,0 А. Воздухообмен внутреннего блока - 1730 - 2100 м³/ч при расходе наружного блока 6000 м³/ч. Уровень шума внутреннего блока составляет 48 / 51,5 / 54 дБ(А), наружного - 61,5 дБ(А). Для удаления конденсата предусмотрена встроенная дренажная помпа с высотой подъема 1000 мм.
Ключевые особенности MDCF-60HRN1 / T-MBQ4-04B / MDOU-60HN1-L
- Производительность охлаждения: 16,12 кВт.
- Производительность нагрева: 17,88 кВт.
- Энергоэффективность: EER 2,57; COP 3,08.
- Хладагент и заправка: R410A, заводская заправка 3,30 кг; дозаправка 30 г/м при длине трубопровода более 5 м.
- Воздухообмен: внутренний блок 1730 - 2100 м³/ч, наружный блок 6000 м³/ч.
- Шум: внутренний блок 48 / 51,5 / 54 дБ(А), наружный блок 61,5 дБ(А).
- Компрессор: Panasonic, модель C-SBN453H8D; тип - спиральный.
- Трасса и ограничения монтажа: длина труб до 50 м, перепад высот до 30 м.
- Дренаж: высота подъема помпы 1000 мм; диаметр отвода дренажа 25 мм.
Технические параметры
- Модели блоков: внутренний блок MDCF-60HRN1, наружный блок MDOU-60HN1-L; панель T-MBQ4-04B.
- Электропитание: 380-415 В / 50 Гц / 3 фазы; подключение электропитания - наружный блок.
- Ток и пуск: номинальный ток (охлаждение) 11,0 А; номинальный ток (нагрев) 10,2 А; максимальный ток 12,6 А; пусковой ток 73,0 А.
- Кабели: кабель питания 5х4,0 мм²; межблочный кабель 6х1,5 мм².
- Температурные условия: при охлаждении -25(-40*)...+43 °C; при нагреве -7...+24 °C.
Монтаж и подключение
- Трубопроводы: жидкостная линия 9,53 мм (3/8), газовая линия 19,05 мм (3/4).
- Дренажная система: встроенная помпа, высота подъема 1000 мм; диаметр отвода дренажа 25 мм.
- Ограничения трассы: максимальная длина труб 50 м, максимальный перепад высот 30 м.
Логистические параметры
- Габариты внутреннего блока: 830×287×830 мм.
- Габариты панели: 950×55×950 мм.
- Габариты наружного блока: 900×1170×350 мм.
- Габариты в упаковке: внутренний блок 910×330×910 мм, панель 1035×90×1035 мм, наружный блок 1032×1307×443 мм.
- Масса: внутренний блок 30,5 / 34,9 кг, панель 6,0 / 9,0 кг, наружный блок 99,7 / 111,2 кг.
Условия эксплуатации
- Температура наружного воздуха: при охлаждении -25(-40*)...+43 °C; при нагреве -7...+24 °C.
Применение
Сплит-система применяется для охлаждения и обогрева помещений с потолочной установкой внутреннего блока кассетного типа. Подходит для объектов, где требуется поддерживать комфортный микроклимат и предусмотрена прокладка межблочных трасс с соблюдением ограничений по длине и перепаду высот.
On/Off управление в сочетании с параметрами по воздухообмену и уровню шума помогает организовать стабильную работу системы в режиме нагрева или охлаждения, а встроенная дренажная помпа обеспечивает подъем конденсата на заявленную высоту.
Технические характеристики MDCF-60HRN1 / T-MBQ4-04B / MDOU-60HN1-L
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 1730 - 2100 м³/ч
- Расход воздуха наружного блока
- 6000 м³/ч
- Уровень шума внутреннего блока
- 48 / 51,5 / 54 дБ(А)
- Уровень шума наружного блока
- 61,5 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 1000 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCF-60HRN1
- Модель наружного блока
- MDOU-60HN1-L
- Модель панели
- T-MBQ4-04B
Монтажные электрические параметры
- Максимальный потребляемый ток
- 12,6 А
- Номинальный потребляемый ток (нагрев)
- 10,2 А
- Номинальный потребляемый ток (охлаждение)
- 11,0 А
- Пусковой ток
- 73,0 А
Питание и электрические параметры
- Входное питание
- 380-415 В / 50 Гц / 3 фазы
Размеры и масса
- Габариты внутреннего блока
- 830×287×830 мм
- Габариты внутреннего блока в упаковке
- 910×330×910 мм
- Габариты наружного блока
- 900×1170×350 мм
- Габариты наружного блока в упаковке
- 1032×1307×443 мм
- Габариты панели
- 950×55×950 мм
- Габариты панели в упаковке
- 1035×90×1035 мм
- Масса внутреннего блока
- 30,5 / 34,9 кг
- Масса наружного блока
- 99,7 / 111,2 кг
- Масса панели
- 6,0 / 9,0 кг
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 19,05 мм (3/4)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
- Кабель питания
- 5х4,0 мм²
- Максимальная длина трассы
- 50 м
- Максимальный перепад высот
- 30 м
- Межблочный кабель
- 6х1,5 мм²
- Подключение питания
- Подключение к наружному блоку
Управление и компрессор
- Компрессор (бренд)
- Panasonic
- Модель компрессора
- C-SBN453H8D
- Тип компрессора
- Спиральный
Характеристики охлаждения и нагрева
- Рабочий диапазон температур (нагрев)
- -7...+24 °C
- Рабочий диапазон температур (охлаждение)
- -25(-40*)...+43 °C
Хладагент и заправка
- Дозаправка при длине трубопровода более 5 м
- 30 г/м
- Заправка хладагента (заводская)
- 3,30 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,08
- EER
- 2,57
Характеристики
- Максимальная потребляемая мощность
- 7,50 кВт
- Потребляемая мощность (нагрев)
- 5,80 кВт
- Потребляемая мощность (охлаждение)
- 6,27 кВт
- Теплопроизводительность
- 17,88 кВт
- Холодопроизводительность
- 16,12 кВт
