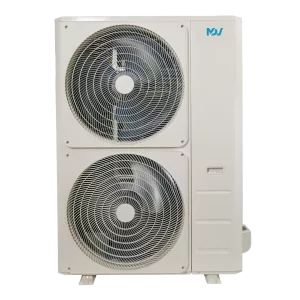

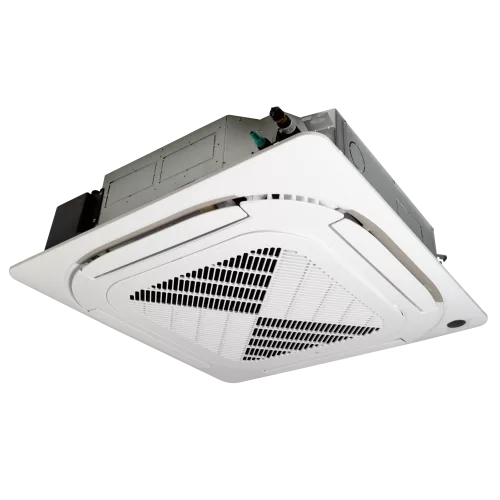

Полноразмерная кассетная On/Off сплит-система MDV MDCF MDCF2-36HRN1 / MDOU3-36HN1-L / T-MBQ4-04B (МДВ)
163 700 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о полноразмерной кассетной On/Off сплит-системе MDV серии MDCF MDCF2-36HRN1 / MDOU3-36HN1-L / T-MBQ4-04B
Полноразмерная кассетная On/Off сплит-система MDV серии MDCF MDCF2-36HRN1 / MDOU3-36HN1-L / T-MBQ4-04B предназначена для охлаждения и обогрева помещений в составе системы из внутреннего кассетного блока и наружного блока. Модель предусматривает подключение питания через наружный блок и работу в одновременном цикле климат-контроля по режимам нагрева и охлаждения. Для фронтальной части предусмотрена декоративная панель T-MBQ4-04B.
Производительность внутреннего блока составляет 10,55 кВт по холоду и 12,40 кВт по теплу. Номинальная потребляемая мощность в режиме охлаждения — 3,51 кВт, а в режиме нагрева — 3,43 кВт. Энергоэффективность описывается коэффициентами EER 3,01 и COP 3,61. Максимальная потребляемая мощность достигает 4,60 кВт, а рабочие токи для охлаждения и нагрева составляют 7,4 А и 7,1 А соответственно; пусковой ток — 36,1 А.
Для организации воздушного потока важны параметры расхода воздуха: расход внутреннего блока находится в диапазоне 1400 - 1960 м³/ч, а расход наружного блока — 3800 м³/ч. Уровни шума внутреннего блока приводятся для нескольких режимов — 45 / 49 / 53 дБ(А), уровень шума наружного блока — 63 дБ(А). В части трубной обвязки задаются допустимые параметры трассы: максимальная длина труб — 30 м, максимальный перепад высот — 20 м.
Для заправки системы указаны заводская заправка хладагента 2,6 кг и тип хладагента R410A. Диаметры труб хладагента заданы для жидкостной и газовой магистралей, а дозаправка предусмотрена при длине трубопровода более 5 м: 30 г/м. Дополнительно предусмотрены элементы дренажной системы: наружный диаметр отвода 25 мм и высота подъема встроенной дренажной помпы 1000 мм.
Ключевые особенности MDCF2-36HRN1 / MDOU3-36HN1-L / T-MBQ4-04B
- Назначение: кассетная On/Off сплит-система для охлаждения и обогрева.
- Холодопроизводительность: 10,55 кВт.
- Теплопроизводительность: 12,40 кВт.
- Электропитание: 380 - 415 В, 50 Гц, 3 фазы.
- Энергоэффективность: EER 3,01 (охлаждение) и COP 3,61 (нагрев).
- Максимальная потребляемая мощность: 4,60 кВт.
- Шум: внутренний блок 45 / 49 / 53 дБ(А), наружный блок 63 дБ(А).
- Воздушный поток: расход воздуха внутреннего блока 1400 - 1960 м³/ч, наружного блока 3800 м³/ч.
- Компрессор: GMCC, модель ATQ420Y1TMT, тип ротационный.
- Хладагент: R410A, заводская заправка 2,6 кг.
- Трубная обвязка: максимальная длина труб 30 м, максимальный перепад высот 20 м.
- Дренаж: наружный диаметр отвода 25 мм, высота подъема помпы 1000 мм.
- Трубные диаметры: жидкостная труба 9,53 (3/8), газовая труба 15,88 (5/8).
- Пусковой ток: 36,1 А.
Применение
Полноразмерная кассетная сплит-система MDV MDCF2-36HRN1 / MDOU3-36HN1-L / T-MBQ4-04B применяется для климатического обслуживания помещений, где требуется встраиваемый в потолок формат и равномерное распределение воздуха. Кассетная компоновка подходит для офисов, торговых залов, переговорных и других объектов с межпотолочным пространством, в которых важно сохранить аккуратный визуальный контур и обеспечить эффективную циркуляцию.
Режимы охлаждения и нагрева реализуются через совместимые контуры системы, а ограничения по длине трассы и перепаду высот учитываются при монтаже межблочных коммуникаций. Дренажная часть с высотой подъема 1000 мм и наружным диаметром отвода 25 мм предназначена для стабильного отвода конденсата в условиях нормальной эксплуатации.
Технические характеристики MDCF2-36HRN1 / MDOU3-36HN1-L / T-MBQ4-04B
Воздушный поток и шум
- Уровень шума внутреннего блока
- 45 / 49 / 53 дБ(А)
- Уровень шума наружного блока
- 63 дБ(А)
Дренаж и конденсат
- Высота подъема встроенной дренажной помпы
- 1000 мм
- Наружный диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCF2-36HRN1
- Модель наружного блока
- MDOU3-36HN1-L
- Панель
- T-MBQ4-04B
Монтажные электрические параметры
- Кабель питания
- 5 × 4,0 мм²
- Питание
- через наружный блок
Питание и электрические параметры
- Максимальная потребляемая мощность
- 4,60 кВт
- Максимальный потребляемый ток
- 9,0 А
- Номинальная потребляемая мощность (нагрев)
- 3,43 кВт
- Номинальная потребляемая мощность (охлаждение)
- 3,51 кВт
- Номинальный потребляемый ток (нагрев)
- 7,1 А
- Номинальный потребляемый ток (охлаждение)
- 7,4 А
- Пусковой ток
- 36,1 А
- Электропитание
- 380 - 415 В, 50 Гц, 3 фазы
Трасса и монтажные ограничения
- Дозаправка хладагента
- 30 г/м (при длине трубопровода более 5 м)
- Максимальная длина труб
- 30 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ATQ420Y1TMT
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Максимальный перепад высот
- 20 м
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 12,40 кВт
- Холодопроизводительность
- 10,55 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 2,6 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 3,61
- Коэффициент энергоэффективности EER
- 3,01
Характеристики
- Диаметр газовой трубы
- 15,88 (5/8)
- Диаметр жидкостной трубы
- 9,53 (3/8)
- Межблочный кабель
- 6 × 1,5 мм²
- Расход воздуха внутреннего блока
- 1400 - 1960 м³/ч
- Расход воздуха наружного блока
- 3800 м³/ч
