Артикул: MDVO-VCM224V2R1A
В наличии

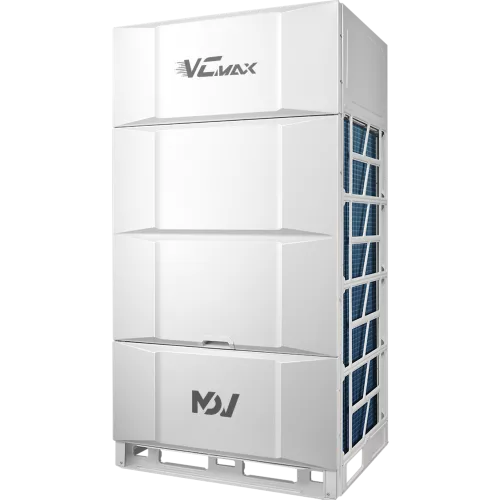

MDV MDVO-VCM224V2R1A VRF-система модульный наружный блок (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о VRF-системе MDV модульный наружный блок MDVO-VCM224V2R1A
Модульный наружный блок MDV MDVO-VCM224V2R1A относится к VRF-системам серии Vcmax и предназначен для организации мультизонального кондиционирования в составе совместимой VRF-системы. Устройство выполнено в модульном форм-факторе и работает с внешним подключением внутренних блоков, обеспечивая требуемую холодопроизводительность и возможность гибкой компоновки системы под проектные нагрузки.
Наружный блок оснащён инверторным компрессором HITACHI EVI DC Inverter и вентилятором с DC-двигателем. Производитель указывает холодопроизводительность 22,40 кВт, а также значения статического давления (ESP) в диапазоне 0 - 20 Па и опционально 20 - 120 Па. Рабочий диапазон наружных температур при охлаждении составляет -15...+55 °C, что позволяет применять оборудование в климатических условиях с сезонными колебаниями.
Электропитание наружного блока - 380 - 415 В, 50 Гц, 3 фазы. Для хладагента используется R410A, заводская заправка составляет 7,4 кг. Габаритные размеры составляют 940 x 1760 x 825 мм, а масса нетто/брутто - 185 / 200 кг. Модель рассчитана на подключение до 13 внутренних блоков и суммарной мощности подключаемых внутренних блоков в пределах 30 - 200%.
Ключевые особенности MDVO-VCM224V2R1A
- Модульное исполнение: блок MDVO-VCM224V2R1A входит в модульную VRF-компоновку серии Vcmax.
- Холодопроизводительность: 22,40 кВт.
- Инверторный компрессор: HITACHI EVI DC Inverter.
- Вентилятор с DC-двигателем: тип мотора вентилятора DC.
- Статическое давление (ESP): 0 - 20 Па; опция 20 - 120 Па.
- Хладагент и заправка: R410A, заводская заправка 7,4 кг.
- Подключаемые внутренние блоки: до 13 шт., суммарная мощность 30 - 200%.
- Электропитание: 380 - 415 В, 50 Гц, 3 фазы.
- Работа при наружных температурах: -15...+55 °C (охлаждение).
Технические параметры
- Поколение: V8.
- Тип: модульный.
- Количество компрессоров: 1.
- Количество вентиляторов: 1.
- Номинальная потребляемая мощность (охлаждение): 4,80 кВт.
- Коэффициент энергоэффективности EER: 4,65.
- Максимальный потребляемый ток: 18,3 А.
- Рекомендуемый автомат: 25 А.
- Расход воздуха: 12 600 м³/ч.
Монтаж и подключение
- Трубопроводы хладагента: диаметр жидкостной трубы 12,7 мм (1/2), диаметр газовой трубы 25,4 мм (1).
- Компоновка системы: наружный блок обеспечивает работу с подключаемыми внутренними блоками в пределах допустимых значений по количеству и суммарной мощности.
Эксплуатационные параметры
- Температурный режим: рабочий диапазон наружных температур при охлаждении -15...+55 °C.
- Номинальные электрические параметры: 380 - 415 В, 50 Гц, 3 фазы.
Логистические параметры
- Габариты (Ш x В x Г): 940 x 1760 x 825 мм.
- Размер в упаковке (Ш x В x Г): 1010 x 1945 x 890 мм.
- Вес: 185 кг (нетто) / 200 кг (брутто).
Упаковка и маркировка
Оборудование поставляется в заводской упаковке. Габариты в упаковке: 1010 x 1945 x 890 мм. Масса брутто - 200 кг.
Применение
VRF-система на базе наружного модульного блока MDVO-VCM224V2R1A предназначена для создания независимых климатических режимов в зданиях с несколькими зонами. Оборудование применяют в офисных, коммерческих и административных помещениях, где требуется возможность подключения нескольких внутренних блоков с настройкой температуры под разные участки.
Модульный наружный блок подбирают под проектные теплопритоки и планируемую конфигурацию системы, учитывая допустимое количество подключаемых внутренних блоков (до 13) и суммарную мощность подключаемой внутренней части в диапазоне 30 - 200%. Благодаря инверторному компрессору и регулированию по статическому давлению ESP обеспечивается работа в условиях разной аэродинамики магистралей и вентиляционных характеристик.
Технические характеристики MDVO-VCM224V2R1A
Воздушный поток и шум
- Количество вентиляторов
- 1
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-VCM224V2R1A
- Поколение
- V8
Монтажные электрические параметры
- Максимальный потребляемый ток
- 18,3 А
- Рекомендуемый автомат
- 25 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 13
- Суммарная мощность подключаемых внутренних блоков
- 30 - 200%
- Тип
- Модульный
Питание и электрические параметры
- Электропитание
- 380 - 415 В, 50 Гц, 3 фазы
Размеры и масса
- Вес (нетто/брутто)
- 185 / 200 кг
- Габариты (Ш x В x Г)
- 940 x 1760 x 825 мм
Размеры и монтажные ограничения
- Габариты в упаковке (Ш x В x Г)
- 1010 x 1945 x 890 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 25,4 мм (1)
- Диаметр жидкостной трубы
- 12,7 мм (1/2)
Управление и компрессор
- Бренд компрессора
- MDVO-VCM224V2R1A
- Количество компрессоров
- 1
- Тип компрессора
- HITACHI EVI DC Inverter
- Тип мотора вентилятора
- DC
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон температур (охлаждение)
- -15...+55 °C
Характеристики охлаждения и нагрева
- Холодопроизводительность
- 22,40 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 7,4 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 4,65
Характеристики
- ESP (опция статического давления)
- 20 - 120 Па (опция)
- ESP (статическое давление)
- 0 - 20 Па
- Потребляемая мощность (охлаждение)
- 4,80 кВт
- Расход воздуха
- 12 600 м³/ч
