Артикул: MDVO-VCM560V2R1A
В наличии

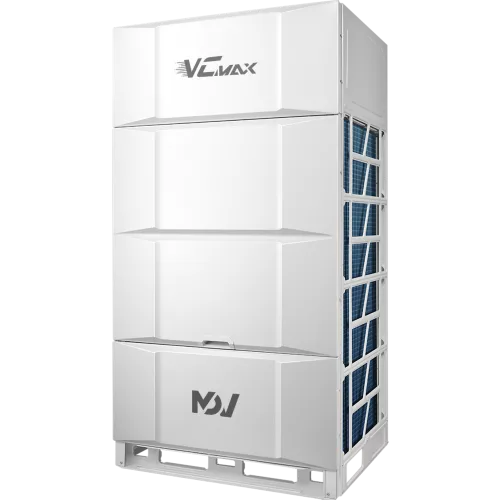

MDV MDVO-VCM560V2R1A Модульный наружный блок Vcmax VRF-система (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV VRF-системе Модульный наружный блок Vcmax MDVO-VCM560V2R1A
Модульный наружный блок MDV серии Vcmax с обозначением MDVO-VCM560V2R1A предназначен для построения VRF-систем мультизонального кондиционирования. Устройство работает с хладагентом R410A и использует компрессор с технологией HITACHI EVI DC Inverter, обеспечивая эффективное регулирование в широком диапазоне наружных температур при охлаждении.
Наружный блок относится к модульному типу и рассчитан на подключение до 33 внутренних блоков. При этом суммарная мощность подключаемых внутренних блоков может составлять 30 - 200 % от расчетной. Вентиляция выполнена с использованием DC-двигателя вентиляторов, а статическое давление по тракту воздуха регулируется в диапазоне ESP: 0-20 Па, при наличии опции - 20-120 Па.
Для инженерного подбора предусмотрены ключевые электрические параметры: питание 380-415 В, 50 Гц, 3 фазы, номинальная потребляемая мощность (охлаждение) 17,40 кВт, максимальный потребляемый ток 42,0 А и рекомендуемый автомат 50 А. Геометрия и логистические параметры позволяют заранее спланировать место установки и перевозки: размеры 940×1760×825 мм, вес 225 кг (нетто) и 245 кг (брутто), габариты в упаковке 1010×1945×890 мм.
Ключевые особенности MDVO-VCM560V2R1A
- Модульная VRF-компонента: наружный модуль серии Vcmax для мультизональных систем.
- Компрессор HITACHI EVI DC Inverter: один компрессор типа HITACHI EVI DC Inverter.
- Подключение внутренних блоков: до 33 внутренних блоков, суммарная мощность 30 - 200 %.
- Хладагент R410A: заводская заправка 10 кг.
- Диапазон рабочих температур: -15...+55 °C при охлаждении.
- Аэродинамическая настройка: ESP 0-20 Па, опционально 20-120 Па.
Технические параметры
- Холодопроизводительность: 56,00 кВт.
- Энергоэффективность (EER): 3,21.
- Расход воздуха: 16500 м³/ч.
- Поколение и исполнение: V8, тип модульный, вентилятор(ы) с DC-двигателем.
Электропитание
- Сеть: 380-415 В / 50 Гц / 3 фазы.
- Потребляемая мощность (охлаждение): 17,40 кВт.
- Максимальный ток: 42,0 А.
- Рекомендуемый автомат: 50 А.
Логистические параметры
- Габариты устройства: 940×1760×825 мм.
- Габариты упаковки: 1010×1945×890 мм.
- Вес: 225 кг (нетто) / 245 кг (брутто).
Совместимость
Наружный блок рассчитан на работу в составе VRF-систем с подключением мультизональных внутренних блоков. Максимально допустимое количество внутренних блоков составляет 33, а суммарная мощность подключаемых внутренних блоков может находиться в диапазоне 30 - 200 %.
Монтаж и подключение
Для гидравлического подключения используются жидкостная линия 15,88 мм (3/8) и газовая линия 28,6 мм (1 1/8). При проектировании трасс трубопроводов и выборе опции статического давления учитывайте рабочий диапазон наружных температур при охлаждении -15...+55 °C.
Параметры ESP (0-20 Па, опционально 20-120 Па) и расход воздуха 16500 м³/ч используются при оценке аэродинамики внешнего контура и согласовании с инженерными решениями объекта.
Применение
MDVO-VCM560V2R1A применяется при создании мультизональных систем кондиционирования в общественных и коммерческих объектах, где требуется распределенное регулирование микроклимата по помещениям. Модульная компоновка облегчает подбор конфигурации наружной части под проектируемую суммарную холодопроизводительность и допускает подключение до 33 внутренних блоков.
Модель подходит для инженерных решений, где важны расчетные электрические параметры, стабильная работа в температурных условиях охлаждения -15...+55 °C и возможность учета статического давления по трактам воздуха (в базовом диапазоне 0-20 Па или с опцией 20-120 Па).
Технические характеристики MDVO-VCM560V2R1A
Воздушный поток и шум
- Количество вентиляторов
- 1
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-VCM560V2R1A
- Поколение
- V8
Назначение и классификация
- Суммарная мощность подключаемых внутренних блоков
- 30 - 200 %
Питание и электрические параметры
- Максимальный потребляемый ток
- 42,0 А
- Параметры питания
- 380-415 В / 50 Гц / 3 фазы
- Рекомендуемый автомат
- 50 А
Размеры и масса
- Вес (нетто/брутто)
- 225 / 245 кг
- Габариты (Ш×В×Г)
- 940×1760×825 мм
- Диаметр газовой трубы
- 28,6 мм (1 1/8)
- Диаметр жидкостной трубы
- 15,88 мм (3/8)
Размеры и монтажные ограничения
- Габариты упаковки (Ш×В×Г)
- 1010×1945×890 мм
Управление и компрессор
- Бренд компрессора
- HITACHI
- Количество компрессоров
- 1
- Компрессор
- HITACHI EVI DC Inverter
- Тип мотора вентилятора
- DC
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение)
- -15...+55 °C
Характеристики охлаждения и нагрева
- Количество подключаемых внутренних блоков
- 33
- Потребляемая мощность (охлаждение)
- 17,40 кВт
- Расход воздуха
- 16500 м³/ч
- Холодопроизводительность
- 56,00 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 10 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,21
Характеристики
- Статическое давление (ESP)
- 0-20 Па
- Статическое давление (ESP, опция)
- 20-120 Па (опция)
- Тип наружного блока
- Модульный
