Артикул: MDVO-VCM670V2R1A
В наличии

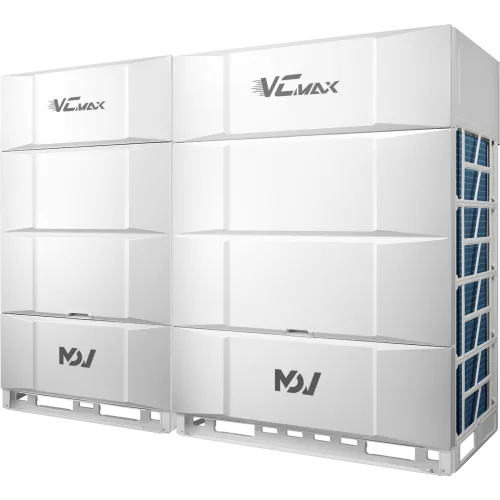

MDV MDVO-VCM670V2R1A Модульный наружный блок Vcmax VRF-система (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV VRF-системе Модульный наружный блок Vcmax MDVO-VCM670V2R1A
Модульный наружный блок MDV серии Vcmax с кодом MDVO-VCM670V2R1A предназначен для построения VRF-систем мультизонального кондиционирования. Устройство работает с хладагентом R410A и использует компрессор HITACHI EVI DC Inverter, а вентиляторы оснащены DC-двигателями. Исполнение относится к поколению V8 и рассчитано на интеграцию в проекты с централизованным наружным оборудованием.
Наружный блок обеспечивает подключение до 39 внутренних блоков. Суммарная мощность подключаемых внутренних блоков может составлять 30 - 200 %. Для проектирования внешнего контура предусмотрены аэродинамические параметры: статическое давление ESP 0-20 Па, а в опции - 20-120 Па. Расход воздуха - 21500 м³/ч.
Ключевые электрические и теплотехнические параметры: холодопроизводительность 67,00 кВт, номинальная потребляемая мощность (охлаждение) 19,00 кВт, коэффициент энергоэффективности EER 3,52. Питание - 380-415 В / 50 Гц / 3 фазы, максимальный потребляемый ток 44,5 А, рекомендуемый автомат 63 А. Рабочий диапазон наружных температур при охлаждении -15...+55 °C. Габариты устройства: 1340×1760×825 мм, вес 260 кг (нетто) и 285 кг (брутто), размеры в упаковке указаны как 1945×890 мм по ширине и высоте габаритного блока упаковки.
Ключевые особенности MDVO-VCM670V2R1A
- Модульный наружный блок Vcmax: наружный модуль для VRF-систем мультизонального кондиционирования.
- Компрессор HITACHI EVI DC Inverter: 1 компрессор, технология DC-инвертора.
- До 39 внутренних блоков: суммарная мощность 30 - 200 %.
- Хладагент R410A: заводская заправка 12,8 кг.
- ESP по трактам воздуха: 0-20 Па, опция 20-120 Па.
- Температурный диапазон: -15...+55 °C при охлаждении.
Технические параметры
- Холодопроизводительность: 67,00 кВт.
- Потребляемая мощность (охлаждение): 19,00 кВт.
- EER: 3,52.
- Расход воздуха: 21500 м³/ч.
Электропитание
- Параметры сети: 380-415 В / 50 Гц / 3 фазы.
- Максимальный ток: 44,5 А.
- Рекомендуемый автомат: 63 А.
Логистические параметры
- Габариты устройства: 1340×1760×825 мм.
- Габариты упаковки: 1945×890 мм.
- Вес: 260 кг (нетто) / 285 кг (брутто).
Совместимость
Наружный блок MDVO-VCM670V2R1A применяется в составе VRF-систем и рассчитан на подключение совместимых внутренних блоков. Максимально допустимое количество внутренних блоков - 39. Суммарная мощность подключаемых внутренних блоков находится в диапазоне 30 - 200 %.
Монтаж и подключение
Для подключения хладагентных магистралей используется жидкостная труба 19,03 мм (3/4) и газовая труба 31,8 мм (1 1/4). При планировании установки учитывайте статическое давление ESP 0-20 Па и опционально расширенный диапазон 20-120 Па, а также расход воздуха 21500 м³/ч.
Применение
MDVO-VCM670V2R1A используется при создании мультизональных систем кондиционирования с централизованной наружной установкой, когда требуется распределенное поддержание комфортных условий в разных помещениях. Модульный формат позволяет проектировать наружную часть под требуемую суммарную мощность и подключать до 39 внутренних блоков.
При выборе учитываются расчетные электрические параметры 380-415 В / 50 Гц / 3 фазы, рабочие условия наружных температур при охлаждении -15...+55 °C, а также требования к аэродинамике внешнего контура по ESP (0-20 Па или опция 20-120 Па).
Технические характеристики MDVO-VCM670V2R1A
Воздушный поток и шум
- Количество вентиляторов
- 2
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-VCM670V2R1A
- Поколение
- V8
Назначение и классификация
- Суммарная мощность подключаемых внутренних блоков
- 30 - 200 %
Питание и электрические параметры
- Максимальный потребляемый ток
- 44,5 А
- Параметры питания
- 380-415 В / 50 Гц / 3 фазы
- Рекомендуемый автомат
- 63 А
Размеры и масса
- Вес (нетто/брутто)
- 260 / 285 кг
- Габариты (Ш×В×Г)
- 1340×1760×825 мм
- Диаметр газовой трубы
- 31,8 мм (1 1/4)
- Диаметр жидкостной трубы
- 19,03 мм (3/4)
Размеры и монтажные ограничения
- Габариты упаковки (Ш×В×Г)
- 1945×890 мм
Управление и компрессор
- Бренд компрессора
- HITACHI
- Количество компрессоров
- 1
- Компрессор
- HITACHI EVI DC Inverter
- Тип мотора вентилятора
- DC
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение)
- -15...+55 °C
Характеристики охлаждения и нагрева
- Количество подключаемых внутренних блоков
- 39
- Потребляемая мощность (охлаждение)
- 19,00 кВт
- Расход воздуха
- 21500 м³/ч
- Холодопроизводительность
- 67,00 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 12,8 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,52
Характеристики
- Статическое давление (ESP)
- 0-20 Па
- Статическое давление (ESP, опция)
- 20-120 Па (опция)
- Тип наружного блока
- Модульный
