Артикул: MDVO-VCM615V2R1A
В наличии

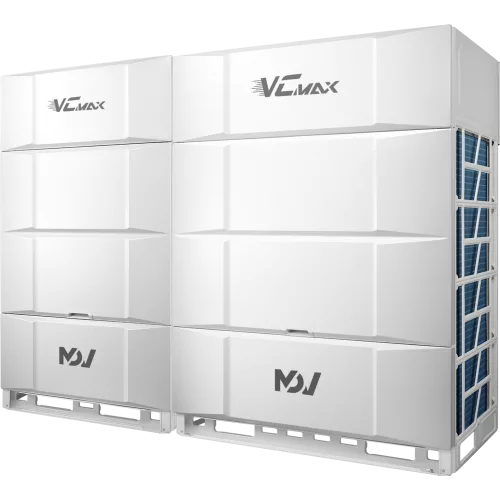

MDV MDVO-VCM615V2R1A Модульный наружный блок Vcmax VRF-система (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV VRF-системе Модульный наружный блок Vcmax MDVO-VCM615V2R1A
Модульный наружный блок MDV серии Vcmax MDVO-VCM615V2R1A используется для построения VRF-систем мультизонального кондиционирования. Модель выполнена как наружный модуль, рассчитанный на работу с хладагентом R410A и компрессором HITACHI EVI DC Inverter. Платформа V8 и DC-двигатели вентиляторов помогают поддерживать расчетные режимы в инженерных проектах с различной нагрузкой.
Устройство рассчитано на подключение до 36 внутренних блоков. Суммарная мощность подключаемых внутренних блоков может составлять 30 - 200 %. По аэродинамике предусмотрен диапазон статического давления ESP: базово 0-20 Па, а при наличии опции - 20-120 Па. Расход воздуха составляет 21500 м³/ч.
Для подбора электропитания указаны параметры 380-415 В, 50 Гц, 3 фазы, номинальная потребляемая мощность (охлаждение) 17,30 кВт, максимальный потребляемый ток 42,5 А и рекомендуемый автомат 50 А. Холодопроизводительность модели - 61,50 кВт, энергоэффективность EER 3,55. Габариты устройства: 1340×1760×825 мм; вес 260 кг (нетто) и 285 кг (брутто). В упаковке: 1410×1945×890 мм.
Ключевые особенности MDVO-VCM615V2R1A
- Компрессор HITACHI EVI DC Inverter: 1 компрессор, управление на базе DC-инвертора.
- До 36 внутренних блоков: суммарная мощность 30 - 200 %.
- Хладагент R410A: заводская заправка 12,8 кг.
- Температурный диапазон: -15...+55 °C при охлаждении.
- Статическое давление (ESP): 0-20 Па, опция 20-120 Па.
- Расход воздуха: 21500 м³/ч.
Технические параметры
- Холодопроизводительность: 61,50 кВт.
- Номинальная потребляемая мощность (охлаждение): 17,30 кВт.
- EER: 3,55.
- Поколение и исполнение: V8, модульный наружный блок.
Электропитание
- Сеть: 380-415 В / 50 Гц / 3 фазы.
- Максимальный ток: 42,5 А.
- Рекомендуемый автомат: 50 А.
Логистические параметры
- Габариты устройства: 1340×1760×825 мм.
- Габариты упаковки: 1410×1945×890 мм.
- Вес: 260 кг (нетто) / 285 кг (брутто).
Совместимость
Наружный блок применяется в составе VRF-систем и рассчитан на подключение мультизональных внутренних блоков. Максимально допустимое количество внутренних блоков - 36. Суммарная мощность подключаемых внутренних блоков находится в диапазоне 30 - 200 %.
Монтаж и подключение
Подключение по хладагентной магистрали выполняется по жидкостной трубе 19,03 мм (3/4) и газовой трубе 31,8 мм (1 1/4). При проектировании учитывайте расчетный расход воздуха 21500 м³/ч и диапазон статического давления ESP (0-20 Па или опционно 20-120 Па).
Применение
MDVO-VCM615V2R1A подходит для объектов, где требуется мультизональное распределение холодопроизводительности между помещениями: административные здания, коммерческие помещения и другие проекты с централизованной наружной установкой. Модульная конструкция и возможность подключения до 36 внутренних блоков позволяют подобрать конфигурацию под требуемую суммарную мощность.
При подборе и проектировании учитываются рабочие условия наружных температур при охлаждении -15...+55 °C, электрические параметры 380-415 В / 50 Гц / 3 фазы, а также требования к аэродинамике внешнего контура по ESP и расходу воздуха.
Технические характеристики MDVO-VCM615V2R1A
Воздушный поток и шум
- Количество вентиляторов
- 2
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-VCM615V2R1A
- Поколение
- V8
Назначение и классификация
- Суммарная мощность подключаемых внутренних блоков
- 30 - 200 %
Питание и электрические параметры
- Максимальный потребляемый ток
- 42,5 А
- Параметры питания
- 380-415 В / 50 Гц / 3 фазы
- Рекомендуемый автомат
- 50 А
Размеры и масса
- Вес (нетто/брутто)
- 260 / 285 кг
- Габариты (Ш×В×Г)
- 1340×1760×825 мм
- Диаметр газовой трубы
- 31,8 мм (1 1/4)
- Диаметр жидкостной трубы
- 19,03 мм (3/4)
Размеры и монтажные ограничения
- Габариты упаковки (Ш×В×Г)
- 1410×1945×890 мм
Управление и компрессор
- Бренд компрессора
- HITACHI
- Количество компрессоров
- 1
- Компрессор
- HITACHI EVI DC Inverter
- Тип мотора вентилятора
- DC
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение)
- -15...+55 °C
Характеристики охлаждения и нагрева
- Количество подключаемых внутренних блоков
- 36
- Потребляемая мощность (охлаждение)
- 17,30 кВт
- Расход воздуха
- 21500 м³/ч
- Холодопроизводительность
- 61,50 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 12,8 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,55
Характеристики
- Статическое давление (ESP)
- 0-20 Па
- Статическое давление (ESP, опция)
- 20-120 Па (опция)
- Тип наружного блока
- Модульный
