Артикул: MDVO-VCM500V2R1A
В наличии

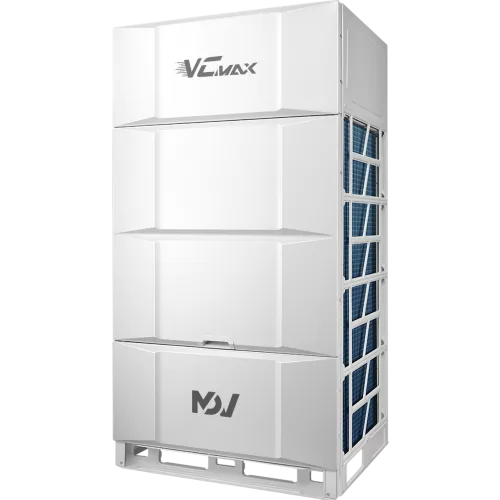

MDV MDVO-VCM500V2R1A VRF-система модульный наружный блок Vcmax (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о VRF-системе MDV модульный наружный блок Vcmax MDVO-VCM500V2R1A
Модульный наружный блок MDV Vcmax MDVO-VCM500V2R1A предназначен для построения мультизональных VRF-систем. Он формирует наружную часть системы и обеспечивает работу подключенных внутренних блоков. Поколение V8 и модульное исполнение позволяют проектировать систему с учетом переменной нагрузки и подбора количества внутренних модулей.
Холодопроизводительность составляет 50,00 кВт. Оборудование рассчитано на питание 380 - 415 В, 50 Гц, 3 фазы. Вентилятор с двигателем постоянного тока (DC) работает с компрессором HITACHI EVI DC Inverter, а хладагент — R410A. Для планирования воздухообмена и учета сопротивлений указано статическое давление: базовый диапазон ESP 0 - 20 Па и опциональное 20 - 120 Па.
Для установки и транспортировки указаны габариты 940 x 1760 x 825 мм и вес 212 кг (нетто) / 232 кг (брутто). Размер упаковки — 1010 x 1945 x 890 мм. Расход воздуха достигает 16500 м³/ч. Рабочий диапазон наружных температур при охлаждении составляет -15...+55 °C.
Ключевые особенности MDVO-VCM500V2R1A
- Модульный наружный блок: VRF-система с подключением внутренних блоков.
- Холодопроизводительность: 50,00 кВт.
- Питание: 380 - 415 В, 50 Гц, 3 фазы.
- Энергоэффективность: коэффициент EER 3,74.
- Хладагент: R410A.
- Расход воздуха: 16500 м³/ч.
- Статическое давление (ESP): 0 - 20 Па; опция 20 - 120 Па.
- Компрессорная часть: 1 компрессор HITACHI EVI DC Inverter, 1 вентилятор (DC).
- Максимальная подключаемая нагрузка: до 29 внутренних блоков, суммарная мощность 30 - 200 %.
- Заправка хладагента: 10 кг.
Технические параметры
Наружный блок предназначен для работы в составе VRF-системы. Воздушный поток составляет 16500 м³/ч, а статическое давление (ESP) соответствует 0 - 20 Па; предусмотрена опция 20 - 120 Па для учета дополнительных сопротивлений. При проектировании трубопроводов хладоновой трассы используются диаметры: жидкостная линия 15,88 мм (3/8) и газовая линия 28,6 мм (1 1/8).
Для электросети приведены параметры: номинальная потребляемая мощность (охлаждение) 13,40 кВт, максимальный потребляемый ток 33,0 А и рекомендуемый автомат 40 А. Компрессорная часть включает 1 компрессор HITACHI EVI DC Inverter и 1 вентилятор с двигателем DC.
Эксплуатационные параметры
Рабочий диапазон наружных температур при охлаждении: -15...+55 °C. При выборе места установки учитывают требования к режиму работы и условиям эксплуатации на улице.
Логистические параметры
Габариты наружного блока: 940 x 1760 x 825 мм. Габариты в упаковке: 1010 x 1945 x 890 мм. Масса составляет 212 кг (нетто) / 232 кг (брутто), что учитывают при организации перемещения и погрузке на объекте.
Упаковка и маркировка
Транспортировка выполняется в заводской упаковке с габаритами 1010 x 1945 x 890 мм. Брутто-вес — 232 кг.
Совместимость
MDV Vcmax MDVO-VCM500V2R1A относится к наружным модулям VRF-системы и предназначен для подключения внутренних блоков. Максимальное количество внутренних блоков — 29, суммарная мощность подключаемых внутренних блоков — 30 - 200 %.
Монтаж и подключение
Монтаж наружного блока выполняют на подготовленном основании с учетом доступа к сервисным зонам. Подключение хладоновых трасс выполняется по диаметрам жидкостной трубы 15,88 мм (3/8) и газовой трубы 28,6 мм (1 1/8). Электропитание подается по параметрам 380 - 415 В, 50 Гц, 3 фазы с учетом максимального потребляемого тока 33,0 А и рекомендуемого автомата 40 А.
Применение
Применяется в составе мультизональных VRF-систем для кондиционирования помещений с управлением несколькими климатическими зонами от одного наружного модуля. Подходит для наружной установки при рабочей температуре окружающей среды в диапазоне -15...+55 °C при охлаждении и для проектов с суммарной мощностью подключенных внутренних блоков в пределах 30 - 200 %.
Технические характеристики MDVO-VCM500V2R1A
Воздушный поток и шум
- Количество вентиляторов
- 1
Идентификаторы и исполнение
- Модель наружного блока
- MDVO-VCM500V2R1A
- Поколение
- V8
Монтажные электрические параметры
- Максимальный потребляемый ток
- 33,0 А
- Рекомендуемый автомат
- 40 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 29
- Суммарная мощность подключаемых внутренних блоков
- 30 - 200 %
Питание и электрические параметры
- Номинальная потребляемая мощность (охлаждение)
- 13,40 кВт
- Питание
- 380 - 415 В, 50 Гц, 3 фазы
Размеры и масса
- Вес (нетто/брутто)
- 212 / 232 кг
- Размер (Ш x В x Г)
- 940 x 1760 x 825 мм
Размеры и монтажные ограничения
- Размер в упаковке (Ш x В x Г)
- 1010 x 1945 x 890 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 28,6 мм (1 1/8)
- Диаметр жидкостной трубы
- 15,88 мм (3/8)
Управление и компрессор
- Бренд компрессора
- HITACHI
- Количество компрессоров
- 1
- Компрессор
- HITACHI EVI DC Inverter
- Тип двигателя вентилятора
- DC
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон температур при охлаждении
- -15...+55 °C
Характеристики охлаждения и нагрева
- ESP (опциональное статическое давление)
- 20 - 120 Па (опция)
- ESP (статическое давление)
- 0 - 20 Па
- Холодопроизводительность
- 50,00 кВт
Хладагент и заправка
- Заправка хладагента
- 10 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности EER
- 3,74
Характеристики
- Расход воздуха
- 16500 м³/ч
- Тип блока
- Модульный
