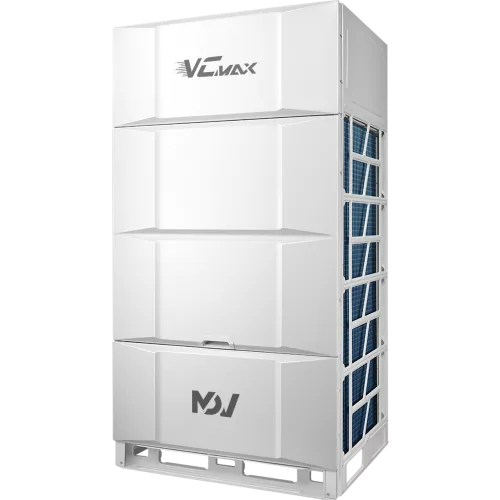

MDV MDVO-VCM400V2R1A VRF-система модульный наружный блок Vcmax (МДВ)

Основная информация о VRF-системе MDV модульный наружный блок Vcmax MDVO-VCM400V2R1A

Модульный наружный блок MDV Vcmax MDVO-VCM400V2R1A предназначен для построения мультизональных VRF-систем. Он формирует наружную часть системы и обеспечивает работу подключенных внутренних блоков с суммарной мощностью в диапазоне 30 - 200 % от номинальной. Поколение V8 и модульный принцип компоновки делают оборудование удобным для проектов с переменной нагрузкой и поэтапным подбором внутренних блоков.

Холодопроизводительность составляет 40,00 кВт, а питание соответствует сети 380 - 415 В, 50 Гц, 3 фазы. Вентилятор с двигателем постоянного тока (DC) и компрессор HITACHI EVI DC Inverter обеспечивают работу в составе VRF-контура с хладагентом R410A. Для удобства монтажа предусмотрены параметры статического давления: базовый ESP 0 - 20 Па, а также опциональное статическое давление 20 - 120 Па.

Для размещения и логистики у блока указаны габариты 940 x 1760 x 825 мм и вес 200 кг (нетто) / 215 кг (брутто). Также приведены размеры упаковки 1010 x 1945 x 890 мм и значения по воздушному потоку 15600 м³/ч. Рабочий диапазон наружных температур при охлаждении составляет -15...+55 °C.

Ключевые особенности MDVO-VCM400V2R1A

• Модульный формат наружного блока: компоновка для VRF-системы с возможностью подключения внутренних блоков.
• Холодопроизводительность: 40,00 кВт.
• Питание: 380 - 415 В, 50 Гц, 3 фазы.
• Энергоэффективность: коэффициент EER 4,12.
• Хладагент: R410A.
• Расход воздуха: 15600 м³/ч.
• Статическое давление (ESP): 0 - 20 Па; опция 20 - 120 Па.
• Компрессорная часть: 1 компрессор HITACHI EVI DC Inverter, 1 вентилятор (DC).
• Максимальная подключаемая нагрузка: до 23 внутренних блоков, суммарная мощность 30 - 200 %.
• Заправка хладагента: 8,4 кг.

Технические параметры

Наружный блок рассчитан на работу в составе VRF-системы. Поколение V8 задает конструктивную платформу модели. Для вентиляции применен мотор вентилятора типа DC. Указаны параметры воздушного потока 15600 м³/ч и значения статического давления (ESP) для проектирования трасс и подбора внешних условий.

Медные трубопроводы подключаются через стандартные диаметры: жидкостная линия 15,88 мм (3/8), газовая линия 28,6 мм (1 1/8). Для защиты и согласования с электросетью предусмотрены максимальный потребляемый ток 28,6 А и рекомендуемый автомат 40 А. Номинальная потребляемая мощность (охлаждение) составляет 9,70 кВт.

Эксплуатационные параметры

Рабочий диапазон наружных температур при охлаждении: -15...+55 °C. Это позволяет использовать оборудование при характерных для эксплуатации условиях наружной установки в климатическом диапазоне, соответствующем модели.

Логистические параметры

Габариты наружного блока: 940 x 1760 x 825 мм. Габариты в упаковке: 1010 x 1945 x 890 мм. Масса составляет 200 кг (нетто) / 215 кг (брутто), что учитывают при организации погрузочно-разгрузочных работ и размещении на объекте.

Упаковка и маркировка

Для транспортировки используется заводская упаковка с габаритами 1010 x 1945 x 890 мм. Масса брутто составляет 215 кг, что важно при выборе техники для перемещения на объекте.

Совместимость

MDV Vcmax MDVO-VCM400V2R1A предназначен для работы в составе VRF-системы с подключаемыми внутренними блоками. Максимальное количество внутренних блоков — 23, суммарная мощность подключаемых внутренних блоков — 30 - 200 %.

Монтаж и подключение

Монтаж наружного блока выполняют на подготовленное основание с учетом доступа к сервисным зонам. Для подключения хладоновых трасс используются диаметры жидкостной трубы 15,88 мм (3/8) и газовой трубы 28,6 мм (1 1/8). Электропитание подается по требованиям к питанию 380 - 415 В, 50 Гц, 3 фазы с учетом максимального потребляемого тока 28,6 А и рекомендуемого автомата 40 А.

Применение

Используется в составе мультизональных VRF-систем для кондиционирования и обеспечения работы нескольких внутренних блоков на одном объекте. Подходит для проектов, где требуется модульный подход к подбору наружной части и предусмотрена переменная нагрузка по зонам. Применяется при наружной установке в климатических условиях, соответствующих рабочему диапазону -15...+55 °C при охлаждении.
