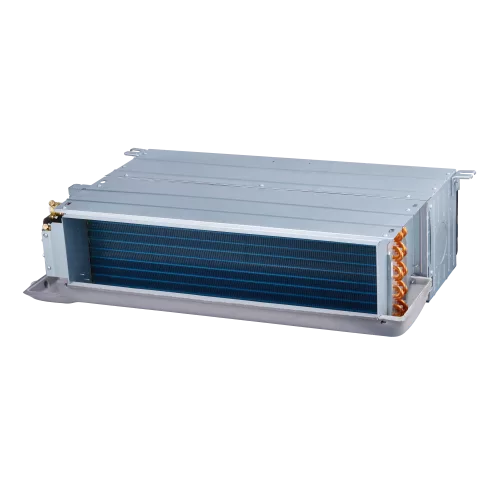

MDV MDVFN-1000D4VFE канальный четырехтрубный фанкойл (4х рядный) (МДВ)

Основная информация о канальном четырехтрубном фанкойле MDVFN-1000D4VFE (4х рядный)

Канальный четырехтрубный фанкойл MDVFN-1000D4VFE (4х рядный) предназначен для создания комфортного микроклимата в помещениях за счет подачи воздуха по воздуховодам. Модель относится к четырехтрубным системам, что позволяет организовать раздельное охлаждение и нагрев теплоносителем через отдельные контуры. Внутри корпуса установлен вентилятор с DC-двигателем, а режимы работы поддерживают работу на разных скоростях для подбора оптимального расхода воздуха.

Устройство рассчитано на подключение трубопроводов теплоносителя с диаметром 3/4" (ВР 3/4) и предусматривает дренаж с наружным диаметром отвода 3/4" (НР 3/4). Для управления и согласования с системой вентиляции используется работа вентилятора с заданным статическим давлением: ESP (статическое давление, номинал) составляет 12 Па, а рабочий диапазон приведен как 12-50 Па. Функциональность фанкойла дополняют характеристики теплообменника: холодопроизводительность и теплопроизводительность задаются по уровням (выс./ср./низк.) и зависят от выбранной скорости.

Для электропитания предусмотрена однофазная сеть переменного тока: 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (в режиме охлаждения) составляет 101 Вт на высокой скорости, 71 Вт на средней и 48 Вт на низкой скорости. Расход воздуха и расход теплоносителя также приведены для трех скоростей, что позволяет точнее рассчитать требуемый режим работы системы кондиционирования под задачу объекта.

Ключевые особенности MDVFN-1000D4VFE

• Четырехтрубная схема: раздельные контуры охлаждения и нагрева теплоносителем.
• DC-мотор вентилятора: тип двигателя вентилятора - DC.
• Трехскоростной подбор режимов: расход воздуха, тепловые мощности и шум указаны для выс./ср./низк. скоростей.
• Статическое давление: ESP (статическое давление, номинал) 12 Па, диапазон 12-50 Па.
• Подключение теплоносителя 3/4": ВР 3/4.
• Дренаж 3/4": наружный диаметр отвода дренажа НР 3/4.
• Параметры питания: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

• Холодопроизводительность: 8,2/7,49/6,72 кВт (выс./ср./низк.).
• Теплопроизводительность: 10,6/9,92/9,07 кВт (выс./ср./низк.).
• Расход воздуха: 1560/1359/1161 м³/ч (выс./ср./низк.).
• Расход теплоносителя (охлаждение): 1,43/1,32/1,19 м³/ч (выс./ср./низк.).
• Падение давления воды в теплообменнике (охлаждение): 35,2/31,6/27,6 кПа.
• Расход теплоносителя (нагрев): 0,94/0,86/0,8 м³/ч (выс./ср./низк.).
• Падение давления воды в теплообменнике (нагрев): 56,4/49,7/44,6 кПа.
• Уровень шума: 47/44/40,5 дБ(А) (выс./ср./низк. скорость).
• Номинальная потребляемая мощность (охлаждение): 101/71/48 Вт (выс./ср./низк.).

Логистические параметры

• Габариты (Ш × В × Г): 1368 × 243 × 482 мм.
• Габариты в упаковке (Ш × В × Г): 1438 × 270 × 520 мм.
• Вес: 27,5 кг (нетто), 32 кг (брутто).

Применение

Канальный фанкойл MDVFN-1000D4VFE применяется в составе систем центрального кондиционирования и водяного отопления/охлаждения, где требуется подача воздуха по воздуховодам. Модель подходит для помещений с необходимостью регулирования по нагрузке за счет трех скоростей вентилятора, а также для объектов, где используется четырехтрубная схема с отдельными магистралями охлаждения и нагрева теплоносителем. Устройство применяется при проектировании климатических систем в коммерческих и административных зданиях, а также в инженерных проектах с распределением воздуха по каналам.
