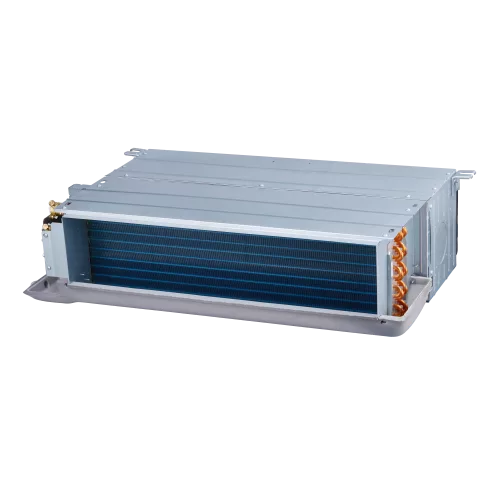

MDV MDVFN-500D4VFE четырехтрубный канальный фанкойл (МДВ)

Основная информация о четырехтрубном канальном фанкойле MDVFN-500D4VFE

Канальный фанкойл MDVFN-500D4VFE — четырехтрубная модель для работы в системах водяного кондиционирования, где требуется охлаждение и нагрев воздуха. Конструкция рассчитана на раздельную подачу теплоносителя: контур охлаждения и контур нагрева подключаются к теплообменнику по предусмотренным трубопроводам. Обработанный воздух подается через канальную систему, а расчетные параметры учитывают работу вентилятора в составе воздухообменного тракта.

Вентилятор установлен с DC-мотором. Производительность вентилятора может регулироваться в трех скоростных режимах, поэтому холодо- и теплопроизводительность, расход воздуха и уровень шума приведены для выс./ср./низк. скорости. Также указаны номинальные значения статического давления (ESP) и рабочий диапазон ESP, что помогает согласовать фанкойл с сопротивлением воздуховодов.

Для проектирования гидравлики приводятся расход теплоносителя и падение давления воды в теплообменнике в режиме охлаждения и в режиме нагрева. Имеются подключения теплоносителя и дренажа, выполненные с соответствующими диаметрами по дюймовой резьбе. Габариты и масса позволяют заранее подготовить место монтажа и рассчитать нагрузку на опорные элементы.

Ключевые особенности MDVFN-500D4VFE

• Четырехтрубная схема: отдельные контуры для охлаждения и нагрева.
• DC-мотор вентилятора: вентилятор с двигателем постоянного тока (DC).
• Три скорости вентилятора: параметры производительности и воздушного потока даны для выс./ср./низк.
• Статическое давление (ESP): номинал 12 Па; диапазон 12 - 50 Па.
• Расчетные параметры теплообменника: расход теплоносителя и падение давления воды для охлаждения и нагрева.
• Подключения теплоносителя и дренажа: ВР 3/4 для теплоносителя и НР 3/4 для дренажа.
• Габариты и вес: 908 х 243 х 482 мм; 19 кг (нетто) и 22 кг (брутто).

Технические параметры

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Холодопроизводительность: 4,9 кВт (выс.), 4,3 кВт (ср.), 3,68 кВт (низк.).
• Теплопроизводительность: 6,1 кВт (выс.), 5,58 кВт (ср.), 4,98 кВт (низк.).
• Номинальная потребляемая мощность (охлаждение): 59 Вт (выс.), 40 Вт (ср.), 26 Вт (низк.).
• Расход воздуха: 940 м³/ч (выс.), 785 м³/ч (ср.), 636 м³/ч (низк.).
• ESP (статическое давление): 12 Па (номинал), 12 - 50 Па (диапазон).

Эксплуатационные параметры

• Расход теплоносителя (охлаждение): 0,84 / 0,73 / 0,63 м³/ч (выс./ср./низк.).
• Падение давления воды (охлаждение): 28,2 / 22,5 / 17,1 кПа (выс./ср./низк.).
• Расход теплоносителя (нагрев): 0,53 / 0,49 / 0,43 м³/ч (выс./ср./низк.).
• Падение давления воды (нагрев): 37,8 / 32,1 / 26,1 кПа (выс./ср./низк.).
• Уровень шума: 45 / 40,5 / 37,5 дБ(А) (выс./ср./низк. скорость).

Логистические параметры

• Габариты: 908 х 243 х 482 мм.
• Габариты в упаковке: 978 х 270 х 520 мм.
• Вес: 19 кг (нетто) и 22 кг (брутто).

Упаковка и маркировка

• Размер упаковки: 978 х 270 х 520 мм.
• Масса в упаковке: 22 кг (брутто).

Применение

Четырехтрубные канальные фанкойлы MDVFN-500D4VFE используют в системах водяного кондиционирования для поддержания микроклимата за счет охлаждения и нагрева воздуха. Модель подходит для объектов, где теплоноситель подается в контуры в зависимости от требуемого режима работы, а фанкойл обеспечивает обработку воздуха с подачей по воздуховодам.

Параметры по производительности, воздушному потоку и статическому давлению учитывают при расчете вентиляционной части, а значения расхода и падения давления теплоносителя применяют для согласования с гидравлическими условиями системы. Фанкойл предназначен для установки в канальном пространстве, когда требуется организовать эффективную и управляемую обработку воздуха.
