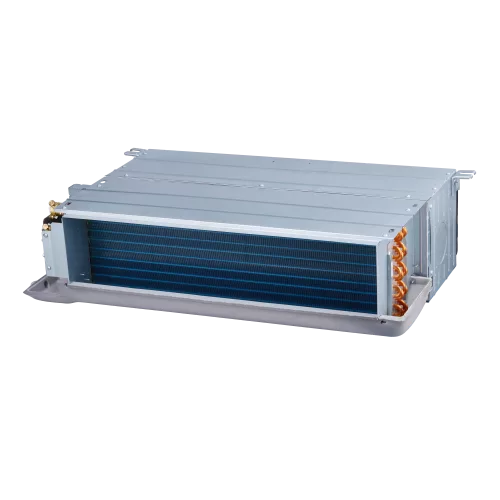

MDV MDVFN-200D4VFE канальный четырехтрубный фанкойл (МДВ)

Основная информация о канальном четырехтрубном фанкойле MDV MDVFN-200D4VFE

Канальный четырехтрубный фанкойл MDVFN-200D4VFE предназначен для охлаждения и нагрева помещений в составе водяных систем кондиционирования. Модель относится к 4-трубному типу: для режимов охлаждения и нагрева используются отдельные контуры теплоносителя, что позволяет поддерживать требуемый микроклимат в зависимости от сценариев эксплуатации здания.

Фанкойл выполнен в канальном исполнении и оснащен DC-мотором вентилятора. Воздух подается через воздуховоды; статическое давление задается режимом работы: номинальное ESP составляет 12 Па (при диапазоне 12-50 Па). Производительность по воздуху, шуму и тепловым параметрам меняется в зависимости от выбранной скорости вентилятора.

Питание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Для подключения теплоносителя предусмотрен трубопровод ВР 3/4, а для отвода дренажа используется отвод с наружным диаметром 3/4. Габариты и масса учтены для планирования размещения оборудования в вентиляционном канале и подготовки логистики при доставке.

Ключевые особенности MDVFN-200D4VFE

• 4-трубная схема: раздельные контуры охлаждения и нагрева.
• Канальный монтаж: установка в систему воздуховодов.
• Статическое давление (ESP): номинал 12 Па, рабочий диапазон 12-50 Па.
• Производительность по теплу: охлаждение и нагрев зависят от скорости вентилятора.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода НР 3/4.
• Питание: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

• Тип мотора вентилятора: DC.
• Холодопроизводительность: 2,7 / 2,04 / 1,3 кВт (Выс./Ср./Низк.).
• Теплопроизводительность: 2,7 / 2,21 / 1,5 кВт (Выс./Ср./Низк.).
• Расход воздуха: 450 / 313 / 179 м³/ч (Выс./Ср./Низк.).
• Статическое давление (ESP): 12 Па (диапазон 12-50 Па).
• Расход теплоносителя (охлаждение): 0,49 / 0,36 / 0,23 м³/ч (Выс./Ср./Низк.).
• Падение давления воды в теплообменнике (охлаждение): 34 / 23,1 / 14,8 кПа (Выс./Ср./Низк.).
• Расход теплоносителя (нагрев): 0,24 / 0,19 / 0,13 м³/ч (Выс./Ср./Низк.).
• Падение давления воды в теплообменнике (нагрев): 43,7 / 32,1 / 20,7 кПа (Выс./Ср./Низк.).
• Номинальная потребляемая мощность (охлаждение): 25 / 13 / 7 Вт (Выс./Ср./Низк.).
• Уровень шума: 37 / 27,5 / 20,5 дБ(А) (Выс./Ср./Низк. скорость).

Логистические параметры

• Габариты (Ш x В x Г): 632 x 243 x 482 мм.
• Габариты в упаковке (Ш x В x Г): 698 x 270 x 520 мм.
• Вес: 13,5 кг нетто / 16 кг брутто.

Применение

Фанкойл MDVFN-200D4VFE применяется в системах центрального кондиционирования на водяном теплоносителе, где требуется организовать охлаждение и нагрев для одного или нескольких помещений. Канальная конструкция позволяет интегрировать устройство в вентиляционную схему с распределением воздуха по воздуховодам.

Работа по скоростям вентилятора обеспечивает вариативность по расходу воздуха, шуму и тепловым параметрам, что помогает согласовать фанкойл с требованиями конкретного объекта. Модель подходит для проектов, где важны компактные габариты и точные параметры по напору и гидравлическим потерям в теплообменнике.
