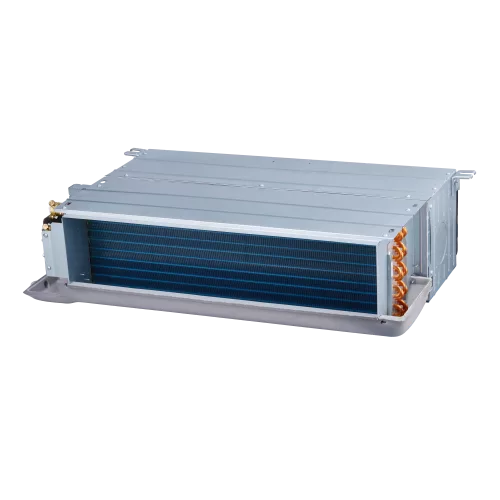

MDV MDVFN-1400D4VFE канальный четырехтрубный фанкойл (4х рядный) (МДВ)

Основная информация о канальном четырехтрубном фанкойле MDVFN-1400D4VFE (4х рядный)

Канальный четырехтрубный фанкойл MDVFN-1400D4VFE (4х рядный) предназначен для поддержания комфортного климата в помещениях с подачей воздуха по воздуховодам. Модель выполнена для работы в четырехтрубных системах, где охлаждение и нагрев выполняются раздельно через разные контуры теплоносителя. За счет этого фанкойл подходит для централизованных водяных систем кондиционирования и отопления.

Внутри корпуса установлен вентилятор с DC-мотором. Производительность и шумовые характеристики приведены для нескольких скоростей, что позволяет выбирать режим под актуальную нагрузку. Параметр ESP (статическое давление, номинал) составляет 12 Па, а рабочий диапазон указан как 12-50 Па. Холодопроизводительность и теплопроизводительность зависят от скорости вентилятора и представлены значениями для выс./ср./низк.

Для подключения к инженерной инфраструктуре предусмотрены трубные соединения теплоносителя ВР 3/4 и отвод дренажа с наружным диаметром НР 3/4. Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (в режиме охлаждения) составляет 146 Вт на высокой скорости, 86 Вт на средней и 47 Вт на низкой скорости. Для инженерных расчетов также приведены расход теплоносителя и падение давления воды в теплообменнике отдельно для охлаждения и нагрева.

Ключевые особенности MDVFN-1400D4VFE

• Четырехтрубная схема: раздельные контуры охлаждения и нагрева теплоносителем.
• DC-мотор вентилятора: тип двигателя вентилятора - DC.
• Трехскоростная работа: расход воздуха, тепловые мощности и шум указаны для выс./ср./низк. скоростей.
• Статическое давление: ESP (статическое давление, номинал) 12 Па, диапазон 12-50 Па.
• Подключение теплоносителя 3/4": ВР 3/4.
• Дренаж 3/4": наружный диаметр отвода дренажа НР 3/4.
• Параметры питания: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

• Холодопроизводительность: 12,2/10,5/8,62 кВт (выс./ср./низк.).
• Теплопроизводительность: 13,4/12,1/10,46 кВт (выс./ср./низк.).
• Расход воздуха: 2380/1942/1501 м³/ч (выс./ср./низк.).
• Расход теплоносителя (охлаждение): 2,16/1,85/1,51 м³/ч.
• Падение давления воды (охлаждение): 46,3/37,1/28,2 кПа.
• Расход теплоносителя (нагрев): 1,16/1,05/0,91 м³/ч.
• Падение давления воды (нагрев): 45,4/39,1/32,1 кПа.
• Уровень шума: 49,5/44,5/39 дБ(А) (выс./ср./низк. скорость).
• Номинальная потребляемая мощность (охлаждение): 146/86/47 Вт (выс./ср./низк.).

Логистические параметры

• Габариты (Ш × В × Г): 1898 × 243 × 482 мм.
• Габариты в упаковке (Ш × В × Г): 1968 × 270 × 520 мм.
• Вес: 39 кг (нетто), 45 кг (брутто).

Применение

Канальный фанкойл MDVFN-1400D4VFE используется в системах централизованного водяного кондиционирования и отопления, когда требуется организовать подачу воздуха через воздуховоды. Четырехтрубная схема делает его подходящим для объектов, где предусмотрены отдельные контуры охлаждения и нагрева теплоносителем. Модель применяется в зданиях различного назначения, где важны расчетные значения расхода воздуха, статического давления, тепловых мощностей и шумовых характеристик в рабочих скоростях.
