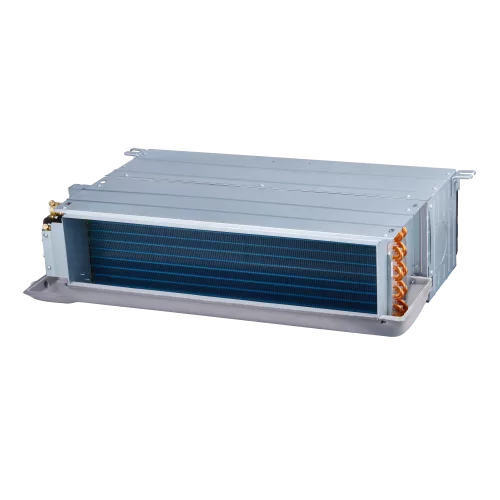

MDV MDVFN-1200D4VFE канальный четырехтрубный фанкойл (4х рядный) (МДВ)

Основная информация о канальном четырехтрубном фанкойле MDVFN-1200D4VFE (4х рядный)

Канальный четырехтрубный фанкойл MDVFN-1200D4VFE (4х рядный) предназначен для создания микроклимата в помещениях с распределением воздуха по воздуховодам. Модель работает по четырехтрубной схеме, где охлаждение и нагрев выполняются через отдельные контуры теплоносителя. Это позволяет гибко организовывать режимы кондиционирования в составе централизованной системы.

Внутренний вентилятор оснащен DC-двигателем, а характеристики приведены для трех скоростей. ESP (статическое давление, номинал) составляет 12 Па, при этом указан рабочий диапазон 12-50 Па. Расход воздуха и тепловые мощности зависят от выбранной скорости вентилятора: холодопроизводительность и теплопроизводительность представлены в значениях выс./ср./низк., что помогает согласовать фанкойл с расчетной нагрузкой помещения.

Фанкойл подключается к инженерным коммуникациям через трубопроводы теплоносителя с диаметром ВР 3/4, а отвод дренажа выполняется через наружный диаметр НР 3/4. Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (в режиме охлаждения) составляет 94/62/39 Вт (выс./ср./низк.). Для планирования гидравлического режима предусмотрены значения расходов теплоносителя и падения давления воды в теплообменнике отдельно для охлаждения и нагрева.

Ключевые особенности MDVFN-1200D4VFE

• Четырехтрубная схема: отдельные контуры охлаждения и нагрева теплоносителем.
• DC-мотор вентилятора: тип двигателя вентилятора - DC.
• Статическое давление: ESP (статическое давление, номинал) 12 Па, диапазон 12-50 Па.
• Трехскоростная работа: расход воздуха и тепловые параметры указаны для выс./ср./низк. скоростей.
• Подключение теплоносителя 3/4": ВР 3/4.
• Дренаж 3/4": наружный диаметр отвода дренажа НР 3/4.
• Параметры питания: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

• Холодопроизводительность: 9,7/8,62/7,42 кВт (выс./ср./низк.).
• Теплопроизводительность: 10,7/9,72/8,66 кВт (выс./ср./низк.).
• Расход воздуха: 1800/1521/1234 м³/ч (выс./ср./низк.).
• Расход теплоносителя (охлаждение): 1,68/1,49/1,28 м³/ч.
• Падение давления воды (охлаждение): 31,1/26,5/22 кПа.
• Расход теплоносителя (нагрев): 0,93/0,84/0,75 м³/ч.
• Падение давления воды (нагрев): 30,9/27,1/23,5 кПа.
• Уровень шума: 45/41,5/36,5 дБ(А) (выс./ср./низк. скорость).
• Номинальная потребляемая мощность (охлаждение): 94/62/39 Вт (выс./ср./низк.).

Логистические параметры

• Габариты (Ш × В × Г): 1658 × 243 × 482 мм.
• Габариты в упаковке (Ш × В × Г): 1728 × 270 × 520 мм.
• Вес: 35,5 кг (нетто), 40,5 кг (брутто).

Применение

Канальный фанкойл MDVFN-1200D4VFE применяется в составе водяных систем кондиционирования и отопления, где требуется организовать подачу воздуха по воздуховодам. Четырехтрубная схема делает модель подходящей для проектов, предусматривающих раздельные магистрали охлаждения и нагрева теплоносителем. Устройство используется в коммерческих, административных и производственных помещениях, где важны точные параметры расхода воздуха, статического давления и тепловых нагрузок по скоростям вентилятора.
