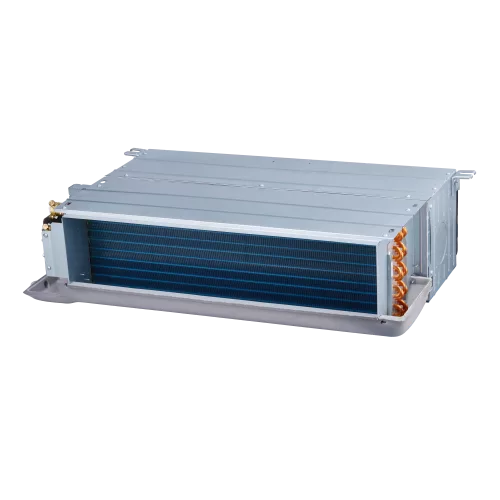

MDV MDVFN-400D4VFE четырехтрубный канальный фанкойл (МДВ)

Основная информация о четырехтрубном канальном фанкойле MDVFN-400D4VFE

Канальный фанкойл MDVFN-400D4VFE относится к четырехтрубным моделям и предназначен для охлаждения и нагрева воздуха в водяных системах кондиционирования. Четырехтрубная схема обеспечивает раздельную подачу теплоносителя для режима охлаждения и для режима нагрева, что позволяет синхронизировать работу с центральными инженерными контурами. Воздух проходит через теплообменник, а распределение по помещениям выполняется через воздуховоды.

Вентилятор оснащен DC-двигателем, а характеристики приведены для трех скоростей. Это помогает подобрать требуемый расход воздуха и соответствующую тепловую мощность. Указаны холодо- и теплопроизводительность в режимах выс./ср./низк., а также расход воздуха, номинальное статическое давление и его диапазон.

Для правильного проектирования гидравлики в системе приводятся расход теплоносителя и падение давления воды в теплообменнике отдельно для охлаждения и нагрева. Также предусмотрены подключения труб теплоносителя и дренажа. Габариты и масса позволяют заранее оценить место установки канального блока и подготовить монтажные и сервисные зоны.

Ключевые особенности MDVFN-400D4VFE

• Четырехтрубная схема: раздельная подача теплоносителя для охлаждения и нагрева.
• DC-мотор вентилятора: вентилятор с двигателем постоянного тока (DC).
• Три скорости вентилятора: параметры производительности и расхода воздуха указаны для выс./ср./низк.
• Статическое давление (ESP): номинал 12 Па; диапазон 12 - 50 Па.
• Гидравлические сопротивления по теплообменнику: падение давления воды отдельно для охлаждения и нагрева.
• Подключения по дюймам: теплоноситель ВР 3/4 и дренаж НР 3/4.
• Габариты и масса: 908 х 243 х 482 мм; вес 19 кг (нетто) и 22 кг (брутто).

Технические параметры

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Холодопроизводительность: 4,3 кВт (выс.), 3,99 кВт (ср.), 3,71 кВт (низк.).
• Теплопроизводительность: 5,4 кВт (выс.), 5,22 кВт (ср.), 4,93 кВт (низк.).
• Номинальная потребляемая мощность (охлаждение): 38 Вт (выс.), 31 Вт (ср.), 26 Вт (низк.).
• Расход воздуха: 790 м³/ч (выс.), 696 м³/ч (ср.), 628 м³/ч (низк.).
• ESP (статическое давление): 12 Па (номинал), 12 - 50 Па (диапазон).

Эксплуатационные параметры

• Расход теплоносителя (охлаждение): 0,74 / 0,69 / 0,64 м³/ч (выс./ср./низк.).
• Падение давления воды (охлаждение): 21,1 / 18,7 / 16,5 кПа (выс./ср./низк.).
• Расход теплоносителя (нагрев): 0,48 / 0,46 / 0,43 м³/ч (выс./ср./низк.).
• Падение давления воды (нагрев): 31,8 / 28,9 / 26,1 кПа (выс./ср./низк.).
• Уровень шума: 40,5 / 38,5 / 36,5 дБ(А) (выс./ср./низк. скорость).

Логистические параметры

• Габариты: 908 х 243 х 482 мм.
• Габариты в упаковке: 978 х 270 х 520 мм.
• Вес: 19 кг (нетто) и 22 кг (брутто).

Упаковка и маркировка

• Размер упаковки: 978 х 270 х 520 мм.
• Масса в упаковке: 22 кг (брутто).

Применение

Четырехтрубные канальные фанкойлы MDVFN-400D4VFE используют в проектах водяного кондиционирования для обеспечения охлаждения и нагрева помещений. Модель подходит для систем, где предусмотрено раздельное гидравлическое подключение контуров и управление работой в зависимости от требуемого режима.

Фанкойл устанавливается в канальном пространстве и работает совместно с воздуховодами, а параметры по производительности, расходу воздуха и статическому давлению учитываются при подборе вентиляционной части. Гидравлические характеристики по теплообменнику помогают согласовать оборудование с трубопроводами и рассчитать требуемые расходы теплоносителя.
