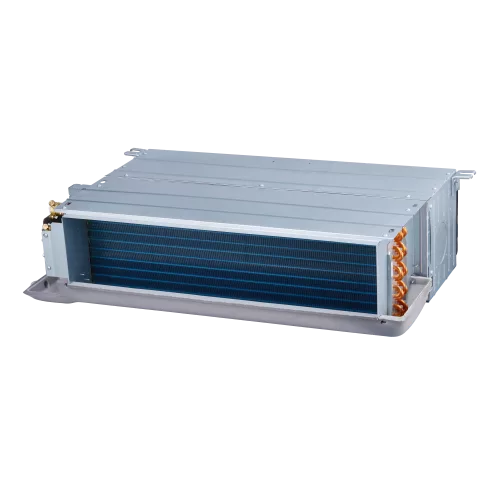

MDV MDVFN-300D4VFE четырехтрубный канальный фанкойл (МДВ)

Основная информация о четырехтрубном канальном фанкойле MDVFN-300D4VFE

Канальный фанкойл MDVFN-300D4VFE относится к четырехтрубным моделям и предназначен для организации охлаждения и нагрева в составе систем водяного кондиционирования. Модель рассчитана на работу с двухконтурной схемой по двум теплообменникам: в режиме охлаждения и в режиме нагрева теплоноситель подается по отдельным трубопроводам. Внутренний вентилятор с DC-двигателем обеспечивает подачу воздуха по воздуховодам, а статическое давление в номинальном режиме позволяет использовать распределительные каналы.

Фанкойл имеет три скорости вентилятора, что позволяет гибко согласовывать производительность по воздуху с требованиями помещения. При этом приведены параметры холодо- и теплопроизводительности в режимах (выс./ср./низк.), а также значения расхода воздуха и расхода теплоносителя. Для контроля работы предусмотрены электрические параметры и статическое давление (ESP) в заданном диапазоне.

По теплообменнику указаны падения давления воды для охлаждения и нагрева, что важно при проектировании гидравлической части системы. Модель оснащена патрубками для подключения труб теплоносителя и дренажа. Габариты и вес дают возможность корректно выбрать место установки в канальном пространстве и предусмотреть монтажную и сервисную зону.

Ключевые особенности MDVFN-300D4VFE

• Четырехтрубная схема: раздельная подача теплоносителя для режимов охлаждения и нагрева.
• DC-мотор вентилятора: вентилятор с двигателем постоянного тока (DC).
• Три скорости вентилятора: холодо- и теплопроизводительность, а также расход воздуха указаны для режимов выс./ср./низк.
• Статическое давление (ESP): номинал 12 Па; диапазон 12 - 50 Па.
• Теплообменник с расчетными гидравлическими параметрами: падение давления воды отдельно для охлаждения и нагрева.
• Подключения по дюймам: входы/выходы теплоносителя ВР 3/4 и отвод дренажа НР 3/4.
• Компоновка и размеры: 773 х 243 х 482 мм; вес 16 кг (нетто) и 19,5 кг (брутто).

Технические параметры

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Холодопроизводительность: 3,5 кВт (выс.), 3,23 кВт (ср.), 2,92 кВт (низк.).
• Теплопроизводительность: 4,3 кВт (выс.), 4,04 кВт (ср.), 3,78 кВт (низк.).
• Номинальная потребляемая мощность (охлаждение): 28 Вт (выс.), 22 Вт (ср.), 17 Вт (низк.).
• Расход воздуха: 620 м³/ч (выс.), 558 м³/ч (ср.), 502 м³/ч (низк.).
• ESP (статическое давление): 12 Па (номинал), диапазон 12 - 50 Па.

Эксплуатационные параметры

• Расход теплоносителя (охлаждение): 0,62 м³/ч (выс.), 0,56 м³/ч (ср.), 0,51 м³/ч (низк.).
• Падение давления воды (охлаждение): 30,3 кПа (выс.), 26,8 кПа (ср.), 23,8 кПа (низк.).
• Расход теплоносителя (нагрев): 0,37 м³/ч (выс.), 0,35 м³/ч (ср.), 0,33 м³/ч (низк.).
• Падение давления воды (нагрев): 24,7 кПа (выс.), 23,1 кПа (ср.), 21,7 кПа (низк.).
• Уровень шума: 37 дБ(А) (выс.), 34,5 дБ(А) (ср.), 32 дБ(А) (низк.).

Логистические параметры

• Габариты: 773 х 243 х 482 мм.
• Габариты в упаковке: 843 х 270 х 520 мм.
• Вес: 16 кг (нетто) и 19,5 кг (брутто).

Упаковка и маркировка

• Размер упаковки: 843 х 270 х 520 мм.
• Масса в упаковке: 19,5 кг (брутто).

Применение

Четырехтрубные канальные фанкойлы MDVFN-300D4VFE применяют в системах водяного кондиционирования для охлаждения и нагрева воздуха в зданиях. Модель подходит для проектов, где предусмотрена подача теплоносителя в контуре охлаждения и в контуре нагрева с раздельным гидравлическим подключением, а обработанный воздух распределяется по воздуховодам.

Фанкойл может использоваться в коммерческих и административных помещениях, а также в инженерных системах с центральным приготовлением теплоносителя. Параметры по воздуху, статическому давлению и гидравлическим сопротивлениям позволяют корректно подобрать оборудование и согласовать работу с вентиляционными каналами и трубопроводной частью системы.
