MDV MDVI3-At24C4VR12D — внутренний кассетный четырёхпоточный блок Atom V8 (МДВ)

Основная информация о внутреннем кассетном блоке MDV MDVI3-At24C4VR12D (Atom V8)

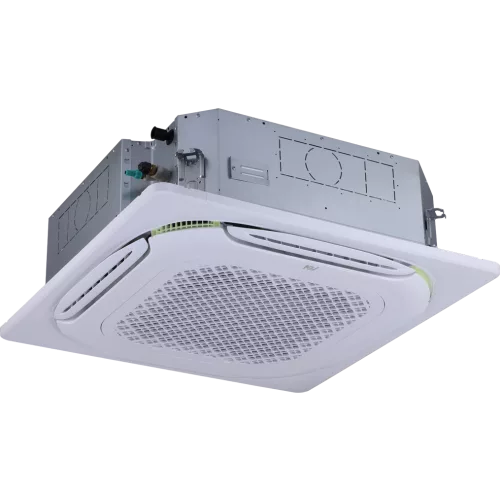

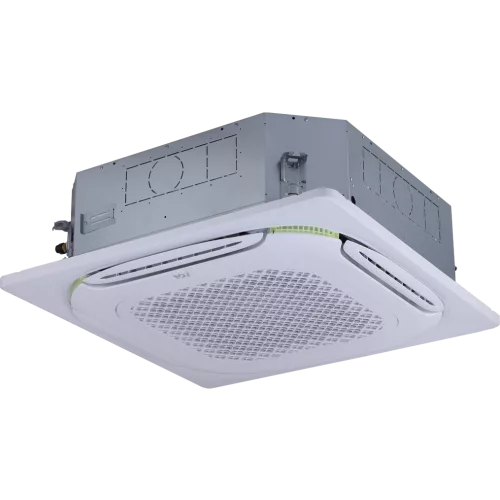

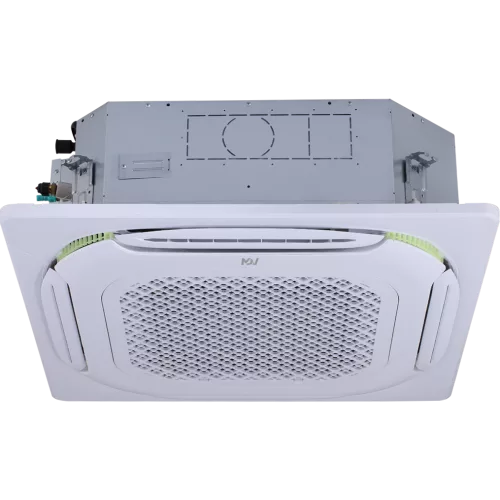

Внутренний кассетный четырёхпоточный блок MDV MDVI3-At24C4VR12D предназначен для работы в составе мини VRF-систем серии ATOM (поколение V8). Модель рассчитана на распределение воздуха по четырём направлениям, что помогает равномерно охлаждать и обеспечивать теплоподачу в помещении через потолочную кассету полного размера.

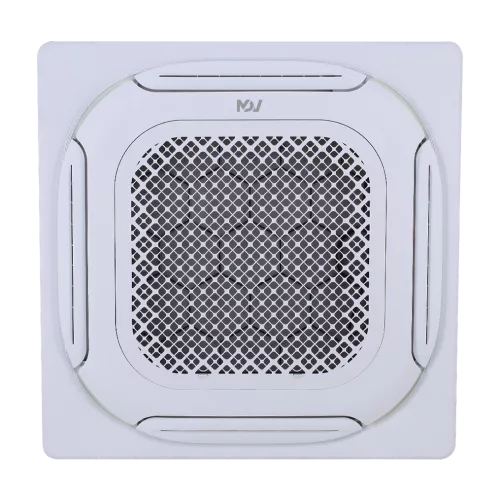

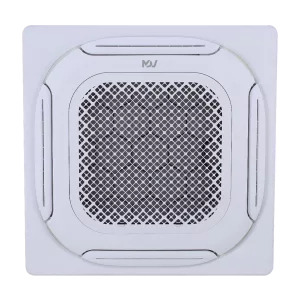

Конструкция включает внутренний блок и совместимую панель MDV-MBQ4-8PC. Производительность по холоду составляет 7,10 кВт, по теплу — 8,00 кВт. Питание осуществляется от сети 220 - 240 В, частота 50 Гц, фаза 1.

Для формирования воздушного потока предусмотрен расход воздуха с рабочими значениями 1000/943/886/829/772/715/658 м³/ч. Используется хладагент R410A, а для подключения предусмотрены трассы с жидкостной трубой диаметром 9,52 (3/8) мм и газовой трубой диаметром 15,88 (5/8) мм. Для отвода конденсата предусмотрен дренажный патрубок с наружным диаметром 25 мм.

Ключевые особенности MDVI3-At24C4VR12D

• Кассетное распределение: четырёхпоточная подача воздуха из потолочной кассеты полного размера.
• Холодопроизводительность: 7,10 кВт.
• Теплопроизводительность: 8,00 кВт.
• Расход воздуха: 1000/943/886/829/772/715/658 м³/ч.
• Хладагент: R410A.
• Трубопроводы хладагента: жидкостная труба 9,52 (3/8) мм и газовая труба 15,88 (5/8) мм.
• Дренаж: отвод конденсата с наружным диаметром 25 мм.
• Габариты внутреннего блока: 840 × 204 × 840 мм.
• Габариты панели: 950 × 53 × 950 мм.

Технические параметры

Модель работает от электропитания 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность составляет 0,03 кВт в режиме охлаждения и 0,03 кВт в режиме нагрева. Холодопроизводительность — 7,10 кВт, теплопроизводительность — 8,00 кВт. В системе используется хладагент R410A.

Подключение хладагента выполняется по жидкостной линии диаметром 9,52 (3/8) мм и по газовой линии диаметром 15,88 (5/8) мм. Диаметр наружного отвода дренажа — 25 мм.

Логистические параметры

Размер внутреннего блока в упаковке составляет 940 × 250 × 940 мм. Размер панели в упаковке — 1030 × 95 × 1030 мм. Вес внутреннего блока: 19,5 кг (нетто) / 22,4 кг (брутто). Вес панели: 5,6 кг (нетто) / 8 кг (брутто).

Применение

Внутренний кассетный четырёхпоточный блок MDV MDVI3-At24C4VR12D применяют для оснащения помещений системами кондиционирования и климат-контроля на базе мини VRF-систем серии ATOM (поколение V8). Установка выполняется в потолочное пространство с выводом кассетной панели в зоне помещения, чтобы обеспечить распределение воздуха по четырём направлениям.

Модель подходит для использования в офисных, коммерческих и административных помещениях, где требуется равномерное охлаждение и обогрев при потолочном монтаже и подключении к VRF-системе через трассы хладагента и дренажный отвод.
