MDV MDVI3-At28C4VR12D — внутренний кассетный четырёхпоточный блок Atom V8 (МДВ)

Основная информация о внутреннем кассетном блоке MDV MDVI3-At28C4VR12D (Atom V8)

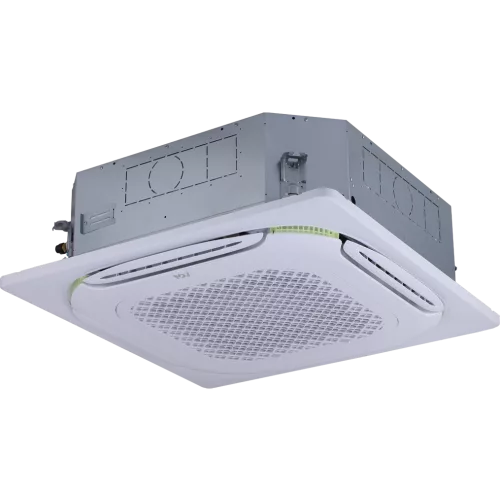

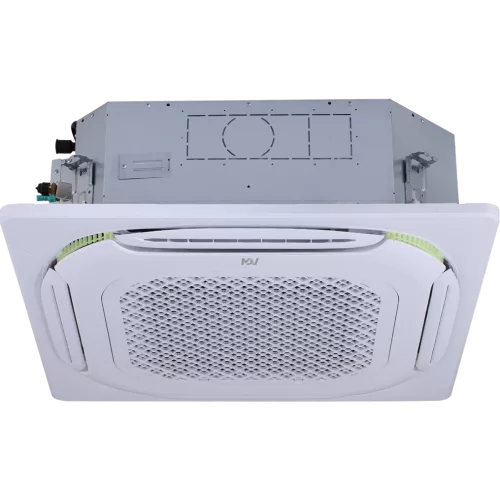

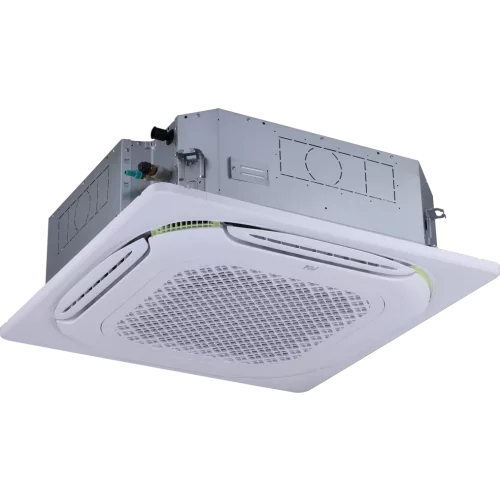

Внутренний кассетный четырёхпоточный блок MDV MDVI3-At28C4VR12D предназначен для использования в составе мини VRF-систем серии ATOM (поколение V8). Модель обеспечивает потолочную установку с распределением воздуха по четырём направлениям, помогая поддерживать требуемый режим охлаждения и обогрева в помещении.

Блок укомплектован совместимой панелью MDV-MBQ4-8PC. Производительность по холоду составляет 8,00 кВт, по теплу — 9,00 кВт. Питание выполняется от сети 220 - 240 В, частота 50 Гц, фаза 1. Номинальная потребляемая мощность составляет 0,04 кВт для режимов охлаждения и 0,04 кВт для режима нагрева.

Для создания воздушного потока предусмотрен расход воздуха с рабочими значениями 1100/1019/939/858/777/697/616 м³/ч. В системе применяется хладагент R410A, подключение осуществляется по трассам с жидкостной трубой диаметром 9,52 (3/8) мм и газовой трубой диаметром 15,88 (5/8) мм. Для отвода конденсата предусмотрен наружный диаметр отвода дренажа 25 мм.

Ключевые особенности MDVI3-At28C4VR12D

• Кассетное распределение: четырёхпоточная подача воздуха из потолочной кассеты полного размера.
• Холодопроизводительность: 8,00 кВт.
• Теплопроизводительность: 9,00 кВт.
• Расход воздуха: 1100/1019/939/858/777/697/616 м³/ч.
• Хладагент: R410A.
• Трубопроводы хладагента: жидкостная труба 9,52 (3/8) мм и газовая труба 15,88 (5/8) мм.
• Дренаж: наружный диаметр отвода конденсата 25 мм.
• Габариты внутреннего блока: 840 × 204 × 840 мм.

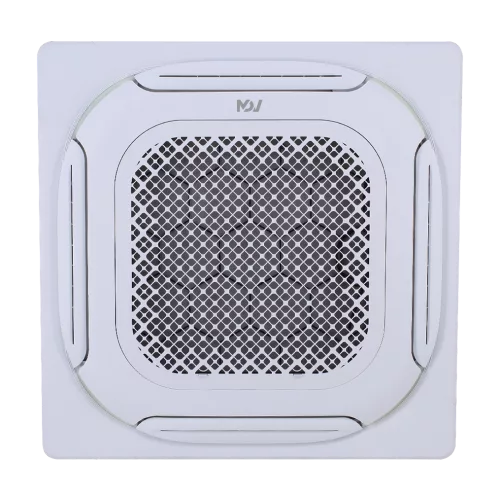

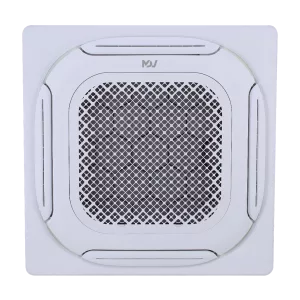

• Габариты панели: 950 × 53 × 950 мм.

Технические параметры

Модель работает от электропитания 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность составляет 0,04 кВт в режиме охлаждения и 0,04 кВт в режиме нагрева. Холодопроизводительность — 8,00 кВт, теплопроизводительность — 9,00 кВт. Хладагент: R410A.

Подключение хладагента выполняется по жидкостной линии диаметром 9,52 (3/8) мм и по газовой линии диаметром 15,88 (5/8) мм. Для отвода конденсата используется дренаж с наружным диаметром 25 мм.

Логистические параметры

Размер внутреннего блока в упаковке: 940 × 250 × 940 мм. Размер панели в упаковке: 1030 × 95 × 1030 мм. Вес внутреннего блока: 19,5 кг (нетто) / 22,4 кг (брутто). Вес панели: 5,6 кг (нетто) / 8 кг (брутто).

Применение

Внутренний кассетный четырёхпоточный блок MDV MDVI3-At28C4VR12D применяют для климатического оснащения помещений с потолочным монтажом в составе мини VRF-систем Atom (поколение V8). Воздух направляется через четыре потока, что помогает сформировать требуемые условия в помещении при охлаждении и обогреве.

Модель подходит для офисных, коммерческих и административных помещений, где требуется равномерная подача воздуха и подключение к VRF-системе через трассы хладагента и дренажный отвод.
