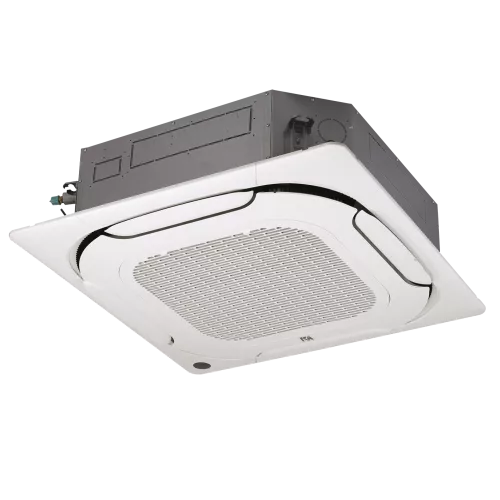

MDV MDV-D28Q4/N1-E(At) кассетный четырехпоточный внутренний блок Atom (Mini VRF) (МДВ)

Основная информация о Mini VRF-системе MDV Кассетном четырехпоточном компактном внутреннем блоке серии Atom MDV-D28Q4/N1-E(At)

Кассетный четырехпоточный внутренний блок Mini VRF-системы MDV Atom MDV-D28Q4/N1-E(At) предназначен для комфортного кондиционирования помещений, где требуется равномерное распределение воздуха по четырем направлениям. Модель относится к компактному типу Atom и рассчитана на использование в составе VRF-системы: внутренний блок обеспечивает охлаждение и нагрев, а также управляет воздухообменом внутри обслуживаемой комнаты.

Внутренний блок выполнен для установки в подвесной потолок и поставляется с панелью. Воздушный поток формируется с расходом до 1200 м³/ч, а уровень шума в зависимости от режима составляет 42/39/37 дБ(A). Холодопроизводительность составляет 8,00 кВт, теплопроизводительность - 9,00 кВт, что позволяет подобрать конфигурацию для помещений с подходящей тепловой нагрузкой.

Электропитание: 220-240 В, 50 Гц, 1 фаза. Для холодильного контура используется хладагент R410A. Для подключения жидкостной и газовой магистралей применяются трубки диаметром 9,53 мм (3/8) и 15,88 мм (5/8) соответственно. Наружный диаметр отвода дренажа - 32 мм.

Ключевые особенности MDV-D28Q4/N1-E(At)

• Четырехпоточное распределение: равномерный обдув в четырех направлениях.
• Охлаждение и нагрев: холодопроизводительность 8,00 кВт, теплопроизводительность 9,00 кВт.
• Производительность по воздуху: расход воздуха 1200 м³/ч.
• Компактная конструкция: размеры внутреннего блока (Ш×В×Г) 840×230×840 мм.
• Уровень шума: 42/39/37 дБ(A) в зависимости от режима.
• Хладагент R410A: совместим с контурами Mini VRF на R410A.

Технические параметры

• Модель внутреннего блока: MDV-D28Q4/N1-E(At).
• Панель: MDV-MBQ4-01E.
• Производительность: 8,00 кВт (охлаждение), 9,00 кВт (нагрев).
• Потребляемая мощность: 0,11 кВт (охлаждение), 0,11 кВт (нагрев).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Расход воздуха: 1200/1021/789 м³/ч.
• Шум: 42/39/37 дБ(A).
• Диаметры труб: жидкостная 9,53 мм (3/8), газовая 15,88 мм (5/8).
• Дренаж: наружный диаметр отвода 32 мм.

Логистические параметры

• Размеры внутреннего блока в упаковке: 955×260×955 мм.
• Размеры панели в упаковке: 1035×89×1035 мм.
• Масса: 23,7 / 28,9 кг (внутренний блок, нетто/брутто), 5,8 / 7,9 кг (панель, нетто/брутто).

Совместимость

Внутренний блок MDV-D28Q4/N1-E(At) предназначен для работы в составе Mini VRF-системы Atom серии MDV и подключается к соответствующим наружным блокам VRF-контура.

Монтаж и подключение

Установка выполняется в подвесной потолок с использованием штатных решений для кассетных четырехпоточных внутренних блоков. Для подключения холодильного контура используются трубные диаметры 9,53 мм (3/8) для жидкостной магистрали и 15,88 мм (5/8) для газовой магистрали. Для отвода конденсата предусмотрен патрубок дренажа с наружным диаметром 32 мм.

Упаковка и маркировка

Поставка включает внутренний блок и панель. Габариты и массы указаны по отдельности для внутреннего блока и панели и используются для планирования транспортировки и хранения.

Применение

Кассетный внутренний блок MDV-D28Q4/N1-E(At) подходит для создания микроклимата в коммерческих и общественных помещениях, где важно обеспечить комфортный воздухообмен и визуально аккуратное встраивание в потолочную конструкцию. Модель применяется в VRF-системах для помещений с требованиями к равномерному обдуву по четырем направлениям.

При выборе конфигурации учитывают тепловую нагрузку, требуемый расход воздуха, а также характеристики шумности в режимах работы. Для корректной эксплуатации важно обеспечить правильный монтаж магистралей и дренажной линии в соответствии с требованиями к внутренним блокам кассетного типа.
