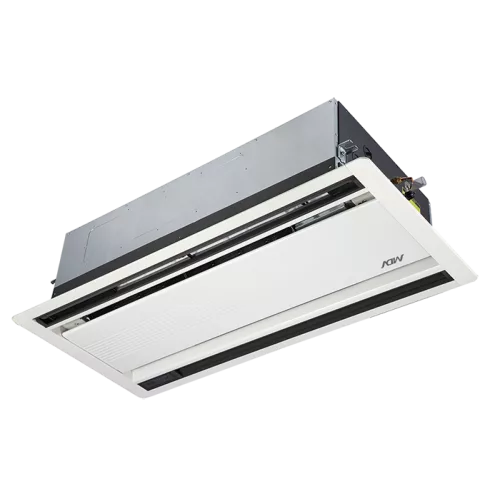

MDV MDV-D22Q2/N1(B) кассетный двухпоточный внутренний блок VRF серии V6 (AC-мотор) (МДВ)

Основная информация о кассетном двухпоточном внутреннем блоке VRF MDV-D22Q2/N1(B) серии V6 (AC-мотор)

Кассетный двухпоточный внутренний блок VRF MDV-D22Q2/N1(B) серии V6 (AC-мотор) предназначен для организации кондиционирования помещений в составе мультизональных VRF-систем MDV. Модель рассчитана на работу по холодопроизводительности и теплопроизводительности, а кассетная компоновка позволяет распределять воздушный поток в помещении под потолком.

Внутренний блок выполнен в кассетном исполнении и поставляется с панелью MDV-MBQ2-02. Поколение устройства - V6, тип блока - кассетный. Для работы используется хладагент R410A. Холодопроизводительность составляет 2,20 кВт, теплопроизводительность - 2,60 кВт. Номинальная потребляемая мощность (охлаждение) - 0,06 кВт.

Расход воздуха в зависимости от режима - 654/530/410 м³/ч, уровень шума - 33/29/24 дБ(A). Для подключения предусмотрены трубопроводы с диаметрами: жидкостная линия 6,35 мм (1/4") и газовая линия 12,7 мм (1/2"). Наружный диаметр отвода дренажа - 32 мм.

Ключевые особенности MDV-D22Q2/N1(B)

• Кассетный двухпоточный внутренний блок VRF: распределение воздуха через кассетную панель в двух потоках.
• Холодопроизводительность: 2,20 кВт.
• Теплопроизводительность: 2,60 кВт.
• Хладагент: R410A.
• Расход воздуха: 654/530/410 м³/ч.
• Шумовые характеристики: 33/29/24 дБ(A).
• Параметры подключения: жидкостная линия 6,35 мм (1/4"), газовая линия 12,7 мм (1/2"), дренажный отвод 32 мм.

Технические параметры

• Модель внутреннего блока: MDV-D22Q2/N1(B).
• Панель: MDV-MBQ2-02.
• Поколение: V6.
• Тип блока: кассетный двухпоточный.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 0,06 кВт.
• Холодопроизводительность: 2,20 кВт.
• Теплопроизводительность: 2,60 кВт.
• Расход воздуха: 654/530/410 м³/ч.
• Уровень шума: 33/29/24 дБ(A).
• Диаметр жидкостной трубы: 6,35 мм (1/4").
• Диаметр газовой трубы: 12,7 мм (1/2").
• Наружный диаметр отвода дренажа: 32 мм.

Размеры и масса

• Размер внутреннего блока (Ш×В×Г): 1172×299×591 мм.
• Размер панели (Ш×В×Г): 1430×53×680 мм.
• Размер внутреннего блока в упаковке (Ш×В×Г): 1355×400×675 мм.
• Размер панели в упаковке (Ш×В×Г): 1525×130×765 мм.
• Вес внутреннего блока (нетто/брутто): 34,0 / 42,5 кг.
• Вес панели (нетто/брутто): 10,5 / 15,0 кг.

Логистические параметры

• Габариты упаковки внутреннего блока (Ш×В×Г): 1355×400×675 мм.
• Габариты упаковки панели (Ш×В×Г): 1525×130×765 мм.
• Масса (нетто/брутто) внутреннего блока: 34,0 / 42,5 кг.
• Масса (нетто/брутто) панели: 10,5 / 15,0 кг.

Применение

Внутренний блок VRF MDV-D22Q2/N1(B) используется в составе мультизональных VRF-систем при кассетном размещении в помещениях, где требуется поддерживать заданные параметры микроклимата. Двухпоточная схема распределения воздуха подходит для задач, требующих умеренную холодо- и теплопроизводительность при контролируемом уровне шума.

Монтаж выполняется под потолком с подключением к системе VRF по линиям хладагента и дренажу. Выбор конфигурации производится под требуемые значения по производительности, расходу воздуха и габаритам узлов для установки.
