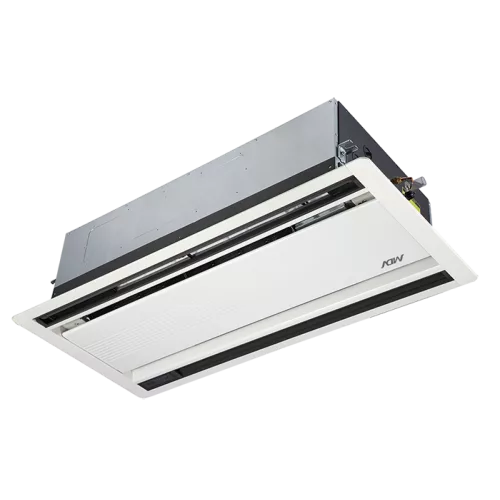

MDV-D45Q2/N1(B) VRF кассетный двухпоточный внутренний блок V6 (AC-мотор) (МДВ)

Основная информация о VRF-кассетном двухпоточном внутреннем блоке MDV V6 (AC-мотор) MDV-D45Q2/N1(B)

Кассетный двухпоточный внутренний блок VRF-системы MDV серии V6 (AC-мотор) предназначен для климатизации помещений с потолочной установкой. Модель MDV-D45Q2/N1(B) работает в составе мультизональных VRF-систем, где один наружный блок управляет несколькими внутренними модулями.

Воздух подаётся двумя потоками через кассетную панель, что способствует равномерному распределению по площади. Для подключения используются жидкостная и газовая магистрали указанного диаметра, а также предусмотрен дренажный отвод для отвода конденсата.

По производительности модель рассчитана на 4,50 кВт холодопроизводительности и 5,00 кВт теплопроизводительности. Номинальная потребляемая мощность (охлаждение) составляет 0,09 кВт, а электропитание соответствует сети 220-240 В, 50 Гц, 1 фаза. Расход воздуха и уровень шума приведены для нескольких режимов работы.

Ключевые особенности MDV-D45Q2/N1(B)

• Кассетное исполнение: внутренний блок кассетного типа с двухпоточной подачей воздуха.
• Серия V6 (AC-мотор): поколение V6, AC-мотор.
• Производительность: 4,50 кВт (охлаждение) и 5,00 кВт (обогрев).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Воздушный поток: 850/670/550 м³/ч.
• Уровень шума: 39/35/30 дБ(A).
• Трубные соединения: жидкостная линия 6,35(1/4"), газовая линия 12,7(1/2"); дренаж 32 мм.
• Габариты и монтаж: внутренний блок 1172×299×591 мм, панель 1430×53×680 мм.
• Масса: блок 36,0/44,5 кг (нетто/брутто), панель 10,5/15,0 кг (нетто/брутто).

Технические параметры

• Модель внутреннего блока: MDV-D45Q2/N1(B).
• Панель: MDV-MBQ2-02.
• Поколение: V6.
• Холодопроизводительность: 4,50 кВт.
• Теплопроизводительность: 5,00 кВт.
• Номинальная потребляемая мощность (охлаждение): 0,09 кВт.
• Расход воздуха: 850/670/550 м³/ч.
• Уровень шума: 39/35/30 дБ(A).
• Хладагент: R410A.
• Диаметр жидкостной трубы: 6,35(1/4").
• Диаметр газовой трубы: 12,7(1/2").
• Наружный диаметр отвода дренажа: 32 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 1355×400×675 мм.
• Размер панели в упаковке: 1525×130×765 мм.
• Вес в упаковке: внутренний блок 44,5 кг (брутто), панель 15,0 кг (брутто).

Упаковка и маркировка

В комплект поставки входят внутренний блок и кассетная панель. Для перевозки предусмотрены отдельные размеры упаковки для корпуса и панели, а также указан их брутто-вес.

Совместимость

Блок предназначен для работы в составе VRF-систем MDV серии V6 (AC-мотор). Подключение выполняется по трубным линиям хладагента (жидкость/газ) и по дренажному отводу.

Монтаж и подключение

Установка выполняется потолочно с размещением корпуса во внутренней нише. Подвод хладагента и организация дренажа осуществляются с учетом указанных диаметров труб (жидкостная, газовая) и отвода дренажа 32 мм. Электропитание подаётся на внутренний блок по параметрам 220-240 В, 50 Гц, 1 фаза.

Применение

Кассетный двухпоточный внутренний блок MDV-D45Q2/N1(B) используется для кондиционирования помещений с требованиями к скрытому потолочному монтажу и равномерной подаче воздуха. Подходит для офисов, торговых залов, переговорных комнат и других объектов, где предусмотрена VRF-система.

Работа в составе VRF-системы обеспечивает холодо- и тепловые режимы, а параметры расхода воздуха и шумности помогают согласовать климат с условиями эксплуатации.
